Auteur : Thierry LEQUEU

Projet : PROGRAMMATION1
Date : décembre 2023
Lien : ATmega8535.pdf - 3 pages, 632 Ko.

Site : http://www.atmel.com
Lien : AT-MEGA-8535.pdf - 17 pages, 204 Ko, 8-bit Microcontroller with 8K Bytes In-System Programmable Flash, ATmega8535, ATmega8535L, Advanced RISC Architecture.
Lien : AT-MEGA-8535L.pdf - 321 pages, 2529 Ko, 8-bit Microcontroller with 8K Bytes In-System Programmable Flash, ATmega8535, ATmega8535L, Advanced RISC Architecture.
Lien : DOC2585.pdf - 15 pages, 257 Ko, AVR151 : Setup And Use of The SPI.

Vers : 00 - Microchip Studio for AVR
Vers : 00 - Programmateur AVR MCU ISP ATMEL - ATAVRISP2
Vers : 00 - Interfacing LCD with Atmega32 Microcontroller using Atmel Studio
Vers : 01 - Programme de test de l'afficheur LCD
Vers : 02 - Programme de test d'une horloge par interruption

Vers : 03 - Programme de test du C.A.N
Vers : 04 - Programme de test du générateur P.W.M. version 2
Vers : 05 - Programme de test de l'USART
Vers : 06 - Programme de test du bus I2C
Vers : 07 - Programme de test de l'interface 8 LEDs
Vers : 08 - Programme de test d'un servo-moteur
Vers : 09 - Programme de test du DS1821 1 wire par Boris

ATMEGA8535.jpg - 73 Ko

00 - Microchip Studio for AVR

Info : Microchip Studio for AVR(tm) and SAM Devices
Site : https://www.microchip.com/en-us/tools-resources/develop/microchip-studio

00 - Interfacing LCD with Atmega32 Microcontroller using Atmel Studio

Site : https://electrosome.com/interfacing-lcd-atmega32-microcontroller-atmel-studio/
Site : https://electrosome.com/
Info : You can download header file, atmel studio files lcd4.h and proteus files here :
Lien : Interfacing-LCD-with-Atmega32-Microcontroller-with-Atmel-Studio.zip - 449 ko, le 3 septembre 2023.

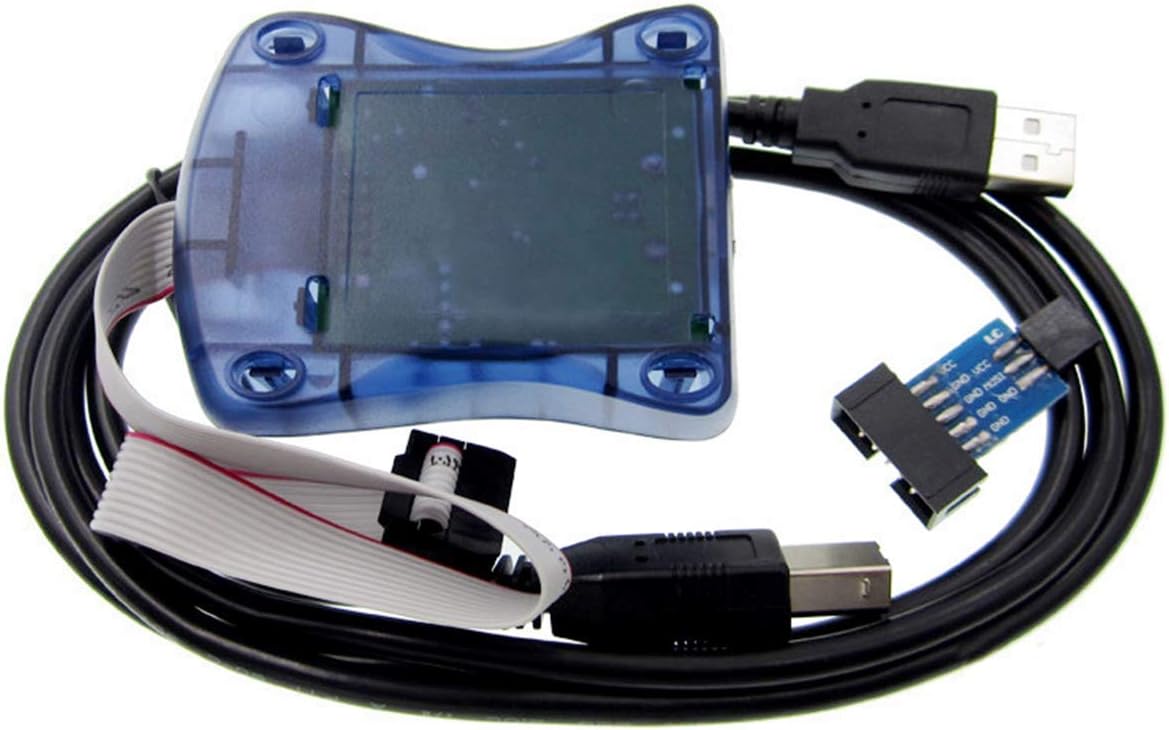

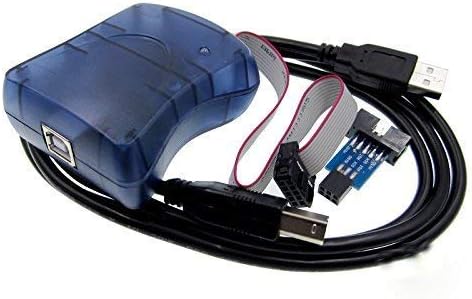

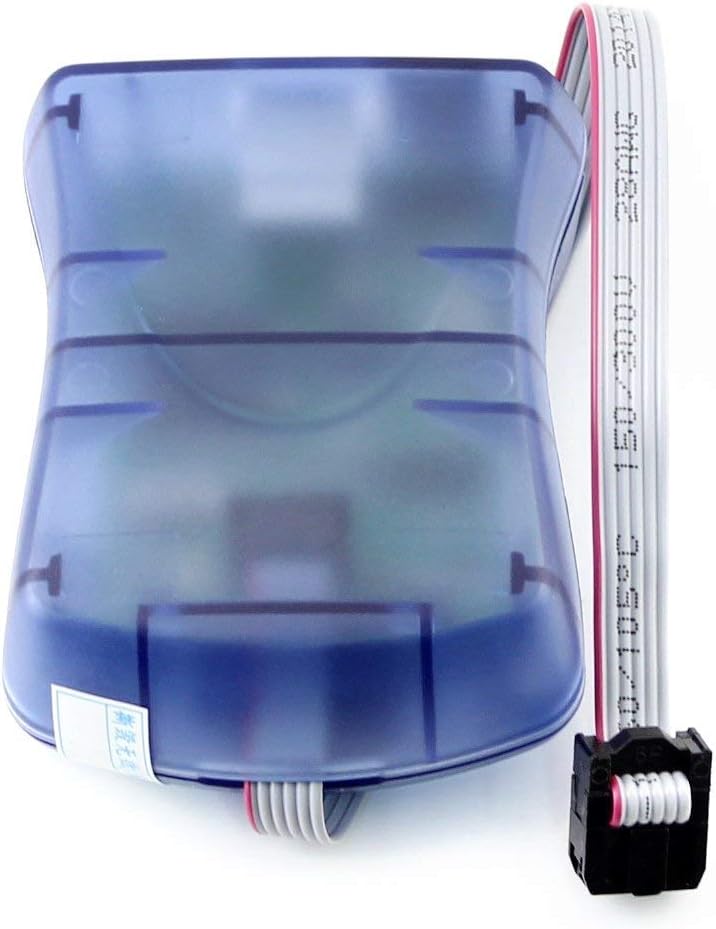

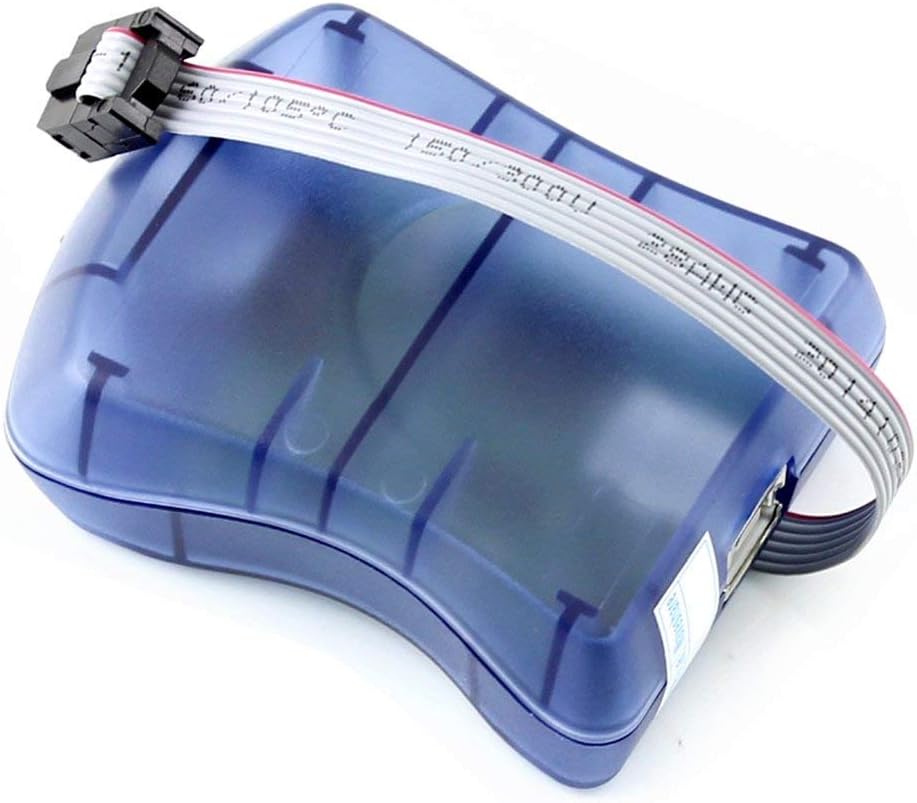

00 - Programmateur AVR MCU ISP ATMEL - ATAVRISP2

Site : https://www.amazon.fr/gp/product/B07R6LVVZW/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.

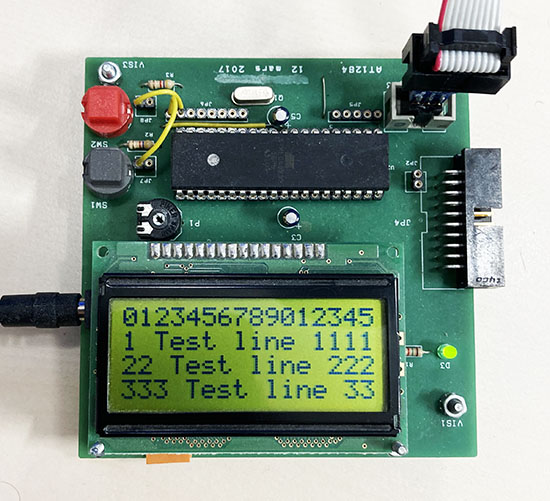

01 - Programme de test de l'afficheur LCD

Lien : lcd-TL.h - 10 ko, le 26 décembre 2023 - Librairie de gestion de l'afficheur LCD en mode 4 bits.
Lien : lcd-TL.txt - 10 ko, le 26 décembre 2023 - Librairie de gestion de l'afficheur LCD en mode 4 bits.
Site : https://electrosome.com/interfacing-lcd-atmega32-microcontroller-atmel-studio/

Lien : Test-Afficheur-1.rar - 10 ko, le 26 décembre 2023.
Lien : Test-Afficheur-1.txt - 5 ko, le 26 décembre 2023 - Fichier main.c
Site : https://electrosome.com/interfacing-lcd-atmega32-microcontroller-atmel-studio/

Lien : MC1604C-1.pdf - 657 Ko, 10 pages, AFFICHEUR LCD 16X4.
Lien : SPLC780A1.pdf - 431 Ko, 38 pages, 16COM/40SEG CONTROLLER/DRIVER.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.

Test-Afficheur-1-12.jpg - 102 ko

MC1604C-1.jpg - 85 Ko

MC1604C-2.jpg - 85 Ko

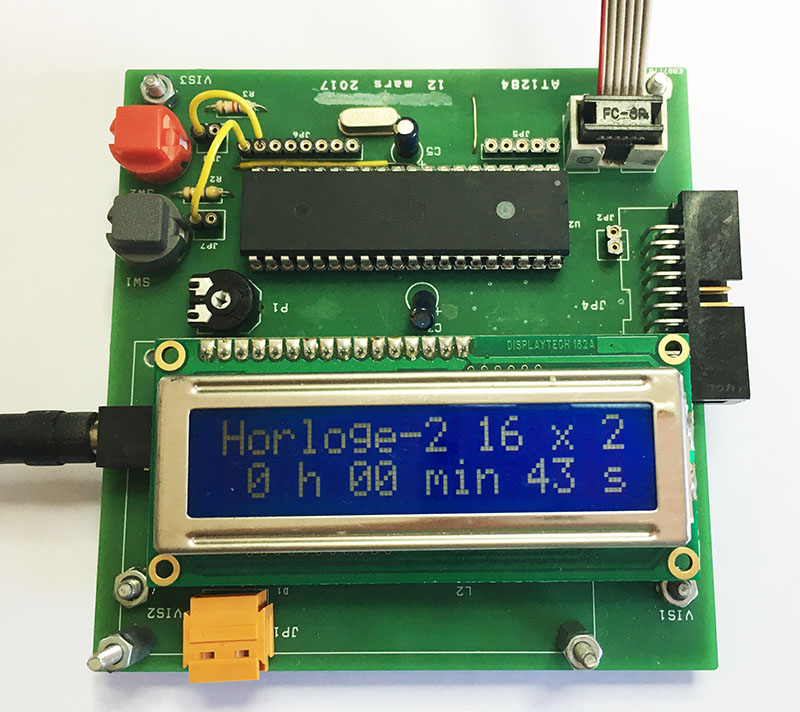

02 - Programme de test d'une horloge par interruption

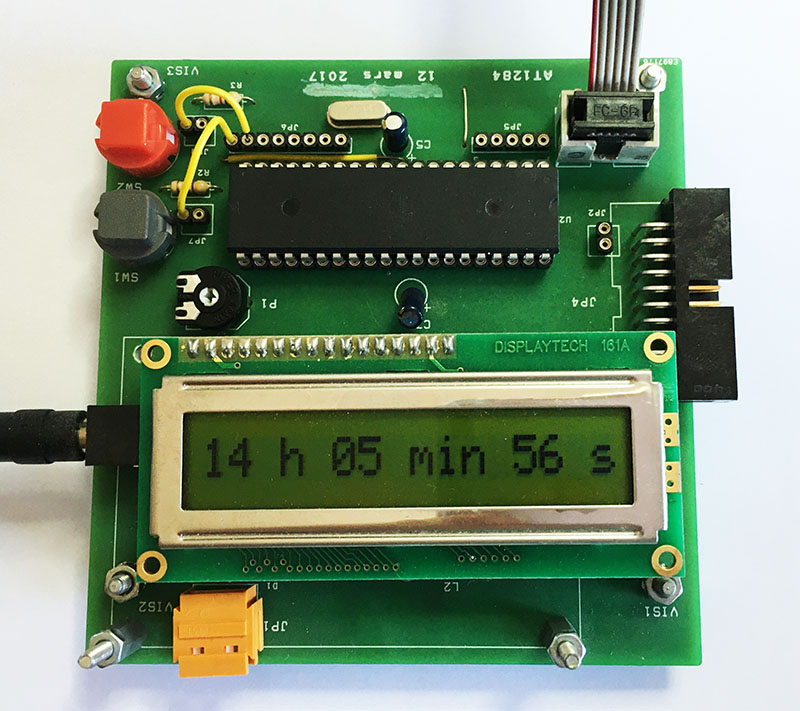

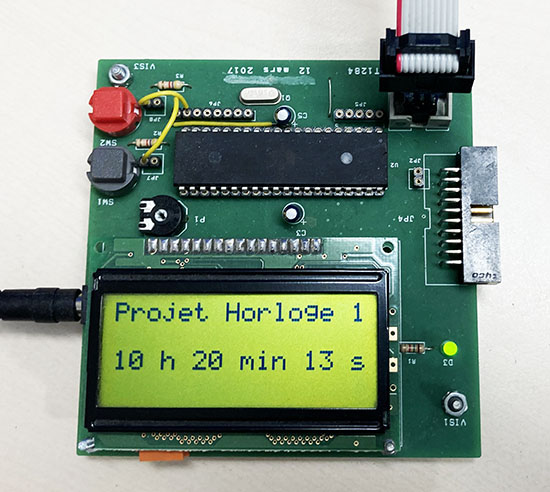

Lien : Test-Horloge-1.rar - 56 ko, le 26 décembre 2023.
Lien : Test-Horloge-1.txt - 8 ko, le 26 décembre 2023 - Fichier main.c
Site : https://exploreembedded.com/wiki/AVR_External_Interrupts
Site : https://mansfield-devine.com/speculatrix/2017/04/avr-basics-reading-and-writing-gpio-pins/

Lien : MC1604C-1.pdf - 657 Ko, 10 pages, AFFICHEUR LCD 16X4, Farnell 944-9019.
Lien : SPLC780A1.pdf - 431 Ko, 38 pages, 16COM/40SEG CONTROLLER/DRIVER.
Lien : LCD-161A-BC-BC.pdf - 591 Ko, 17 pages, AFFICHEUR ALPHANUMERIQUE LCD 161A-BC-BC, Displaytech.
Lien : LCD-161A-BA-BC.pdf - 591 Ko, 17 pages, AFFICHEUR ALPHANUMERIQUE LCD 161A-BA-BC, Displaytech.
Lien : LCD-MODULE-162C-SERIES.pdf - 17 pages, 411 Ko.
Lien : LCD-MODULE-204A-SERIES.pdf - 17 pages, 519 Ko.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.

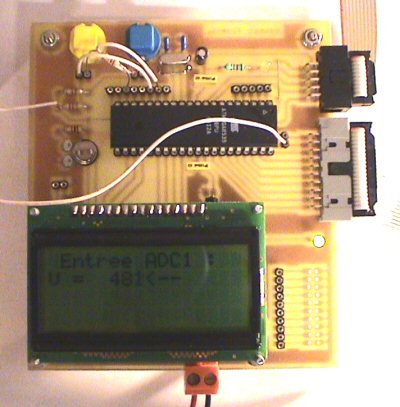

03 - Programme de test du C.A.N

Lien : TEST-03b.zip - 81 Ko, le 27 juin 2015.
Lien : TEST-03b.txt - 5 Ko, le 27 juin 2015.

Lien : TEST-03.zip - 53 Ko, le 8 janvier 2008.
Lien : TEST-03.txt - 2 Ko, le 8 janvier 2008.

Lien : Voltmetre.zip - 43 Ko, le 17 février 2007.
Lien : Voltmetre.txt - 2 Ko, le 20 février 2007.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.

ATmega8535-33.jpg - 61 Ko ATmega8535-34.jpg - 63 Ko
ATmega8535-32.jpg - 38 Ko

04 - Programme de test du générateur P.W.M. version 2

Lien : TEST-04.zip - 50 Ko, le 8 novembre 2014.
Lien : TEST-04-PWM1.txt - 4 Ko, le 8 novembre 2014.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.

Lien : AT-MEGA-8535.pdf - 17 pages, 204 Ko, 8-bit Microcontroller with 8K Bytes In-System Programmable Flash, ATmega8535, ATmega8535L, Advanced RISC Architecture.
Lien : AT-MEGA-8535L.pdf - 321 pages, 2529 Ko, 8-bit Microcontroller with 8K Bytes In-System Programmable Flash, ATmega8535, ATmega8535L, Advanced RISC Architecture.

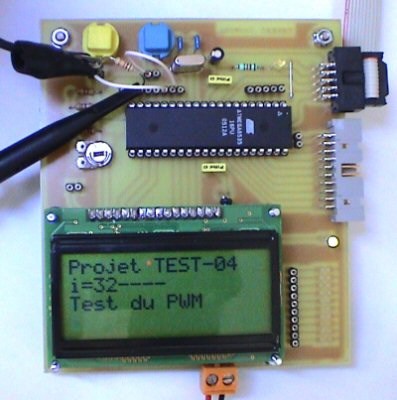

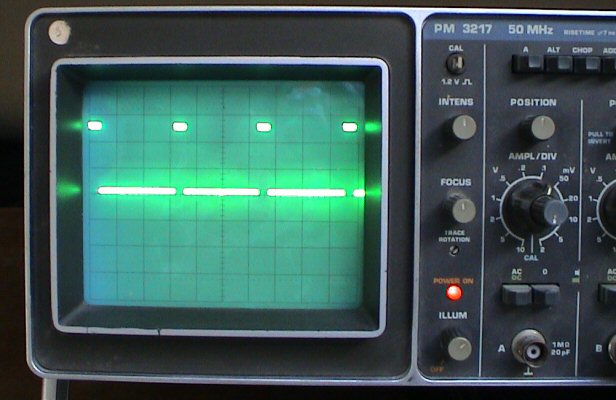

ATmega8535-42a.jpg - 34 Ko ATmega8535-42b.jpg - 48 Ko

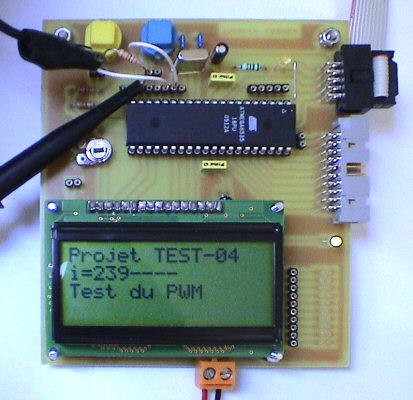

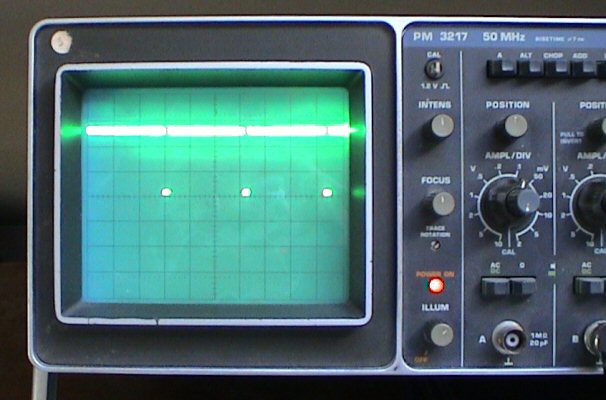

ATmega8535-42c.jpg - 37 Ko ATmega8535-42d.jpg - 47 Ko

05 - Programme de test de l'USART

Lien : TEST-051.rar - 55 Ko, recepteur, le 15 juillet 2007.
Lien : TEST-051E.txt - 8 Ko, recepteur, le 15 juillet 2007.

Lien : TEST-52.zip - 54 Ko, émetteur, le 8 juillet 2007.
Lien : TEST-52.txt - 5 Ko, émetteur, le 8 juillet 2007.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.

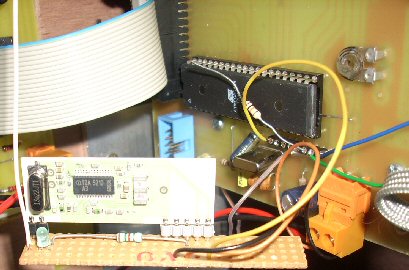

ATmega8535-52.jpg - 38 Ko

06 - Programme de test du bus I2C

Vers : 061 - Capteur de température LM75 en I2C
Vers : 062 - Interface 8 bits I2C avec le PCF8574
Vers : 063 - Horloge I2C avec le DS1302

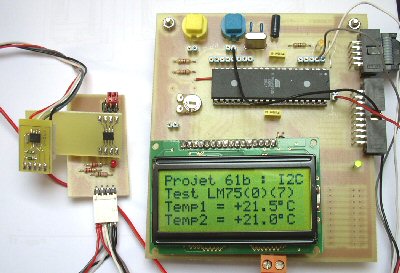

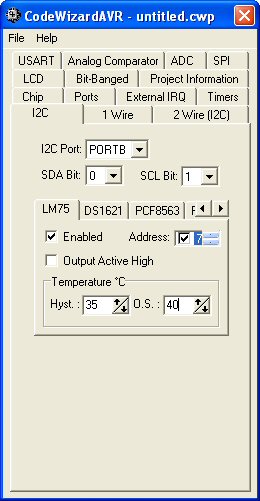

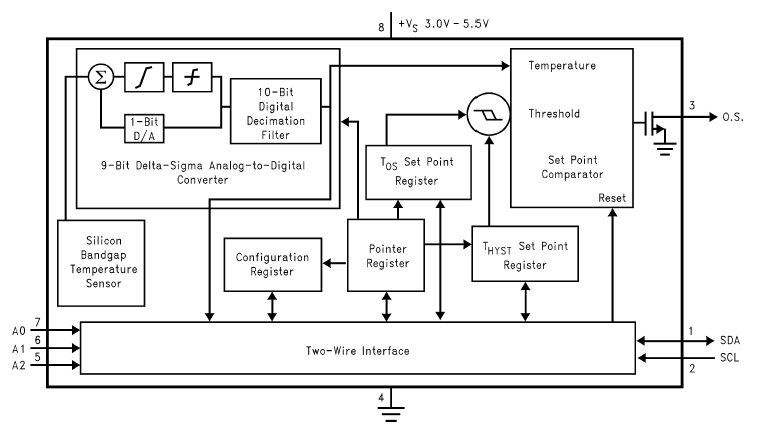

061 - Capteur de température LM75 en I2C

Lien : TEST-061.zip - 56 Ko, 6 octobre 2007.
Lien : TEST-061.txt - 4 Ko, 6 octobre 2007.

Lien : TEST-061a.zip - 56 Ko, 12 janvier 2008.
Lien : TEST-061a.txt - 4 Ko, 12 janvier 2008.

Lien : TEST-061b.zip - 57 Ko, 12 janvier 2008.
Lien : TEST-061b.txt - 5 Ko, 12 janvier 2008.

Lien : LM75.pdf - 18 pages, 738 Ko, LM75, Digital Temperature Sensor and Thermal Watchdog with Two-Wire Interface.
Site : http://www.national.com/
Lien : MAX6625.pdf - 13 pages, 1449 Ko, MAX6625, MAX6626, 9-Bit/12-Bit Temperature Sensors with I2C-Compatible Serial Interface in a SOT23.
Lien : AD7416.pdf - 20 pages, 326 Ko, AD7416, AD7417, AD7418, 10-Bit Digital Temperature Sensor (AD7416) and Four Single-Channel ADCs (AD7417/AD7418).
Site : http://www.maxim-ic.com/

  [1] :  [DIV527]  T. LEQUEU, Projet 01 - I2C / Interfaces I2C, projet IUT5, juin 2017.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.
  [4] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.

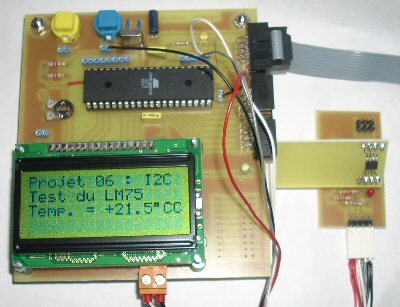

LM75.jpg - 50 Ko

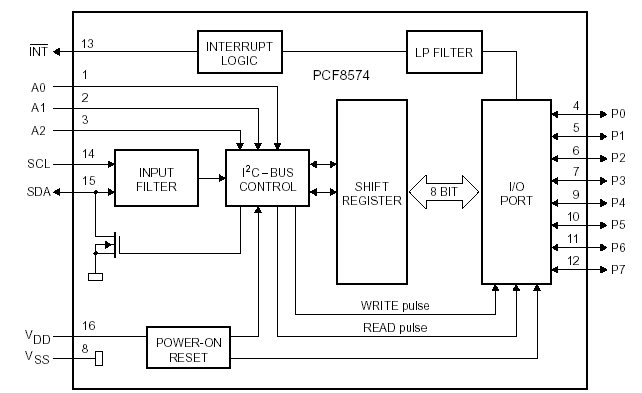

062 - Interface 8 bits I2C avec le PCF8574

Lien : TEST-062a.rar - 51 Ko, le 14 janvier 2008.
Lien : TEST-062a.txt - 5 Ko, le 14 janvier 2008.
Lien : PCF8574.pdf - 24 pages, 133 Ko, PCF8574, Remote 8-bit I/O expander for I2C-bus.
Site : http://www.semiconductors.philips.com - Philips Semiconductors (NL)

  [1] :  [DIV527]  T. LEQUEU, Projet 01 - I2C / Interfaces I2C, projet IUT5, juin 2017.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.
  [4] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.

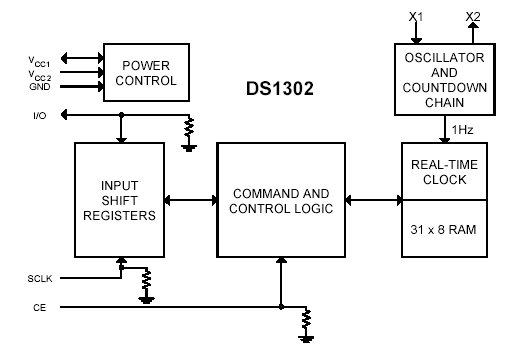

063 - Horloge I2C avec le DS1302

Info : TEST-062.zip - xx Ko, 2007.
Info : TEST-062.txt - xx Ko, 2007.
Lien : DS1302.pdf - 16 pages, 665 Ko, DS1302, Horloge en temps réel, Dallas Semiconductor, Trickle-Charge Timekeeping Chip.
Site : http://www.maxim-ic.com/

  [1] :  [DIV527]  T. LEQUEU, Projet 01 - I2C / Interfaces I2C, projet IUT5, juin 2017.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.
  [4] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.

DS1302.jpg - 25 Ko

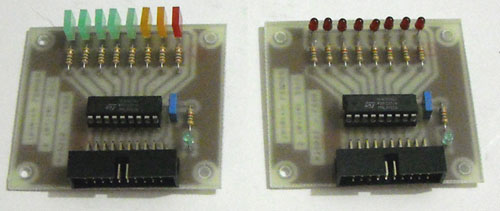

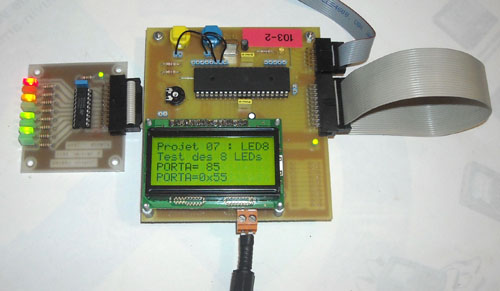

07 - Programme de test de l'interface 8 LEDs

Lien : TEST-070.rar - 43 Ko, 23 février 2011.
Lien : TEST-070.txt - 4 Ko, 23 février 2011.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.

08 - Programme de test d'un servo-moteur

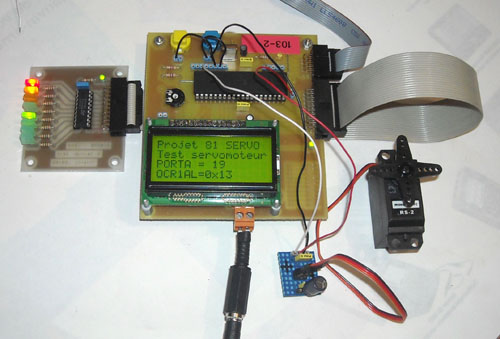

Lien : TEST-081.rar - 44 Ko, 23 février 2011.
Lien : TEST-081.txt - 4 Ko, 23 février 2011.

Lien : TEST-082.rar - 44 Ko, 23 février 2011.
Lien : TEST-082.txt - 5 Ko, 23 février 2011.

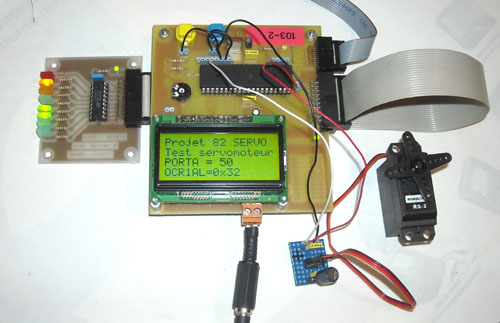

ATmega8535-81.jpg - 57 Ko ATmega8535-82.jpg - 58 Ko

Lien : http://se2i.free.fr/pages/robotique/page_principe_servo.html
Lien : SE2I-ROBOTIQUE-Principe-servomoteur.pdf - 2 pages, 106 Ko.
Lien : http://www.andare-ing.com/uploads//USBServos%20%28english%29.pdf
Lien : USBServos-english.pdf - 8 pages, 465 Ko, IOCard USBServos.

Site : http://www.conrad.fr/ - Reférence : 233751 - Servo standard RS 2
Site : http://www.conrad.fr/servo_standard_rs_2_p_50802_52047_834134_489775
Lien : 233751-Servo.pdf - 2 pages, 177 Ko.
Lien : 233751-an-01-fr-etiq_servo.pdf - 1 page, 12 Ko.
Lien : 233751-da-01-en-Top_Line_Standard_Servo_RS_2_JR.pdf - 1 page, 329 Ko.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.

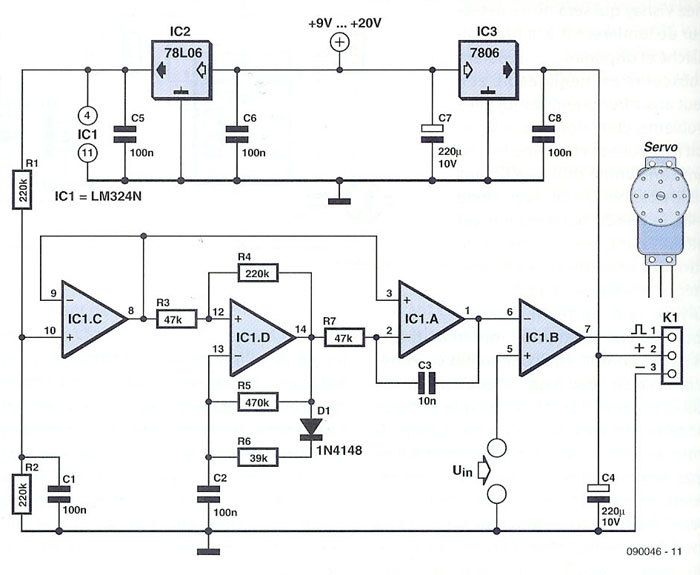

Lien : private/Revue770-p059.jpg - image, 630 Ko, Pilote de servo.
Lien : private/Revue770-p060.jpg - image, 830 Ko.
Lien : LM124.pdf - 20 pages, 467 Ko, LM124, LM224, LM324, LM2902, Low Power Quad Operational Amplifiers, August 2000.

  [1] : [REVUE770] ELEKTOR, revue N° 373/374, juillet/août 2009.
  [2] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [3] :  [DIV517]  T. LEQUEU, Prog. 03 - ATmega8535 / Programmation de la carte d'étude de l'ATmega8535 - Langage C et assembleur, Documentation de programmation, avril 2020.

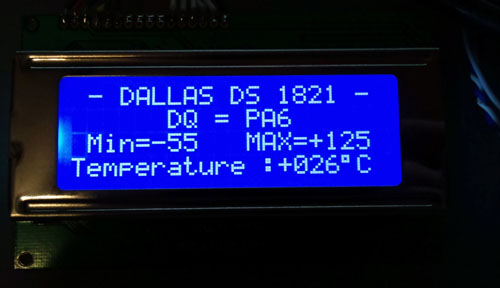

09 - Programme de test du DS1821 1 wire par Boris

Lien : Temp-ds1821.txt - Ko : le programme.
Lien : DS18S20.pdf - 23 pages, 184 Ko, DS18S20, High-Precision 1-Wire Digital Thermometer.
Lien : DS1821.pdf - 18 pages, 456 Ko, DS1821, Programmable Digital Thermostat and Thermometer

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
  [3] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.
