Fiche : [DIV674]

Titre : T. LEQUEU, Prog. 12 - ATmega1284 / Programmation de la carte d'étude de l'ATmega1284-PU - Langage C, Documentation de programmation, avril 2015.

Cité dans : [DATA076] T. LEQUEU, Documentations de maquettes électroniques, juillet 2023.
Cité dans : [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
Cité dans : [DIV689]  S. LEQUEU, Projet 02 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet KES-1, mars 2017.
Cité dans : [DIV675]  T. LEQUEU, Projet 07 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet IUT7, avril 2015.
Cité dans : [DIV524]  Recherche sur La programmation en language C, PHP et HTML, décembre 2020.
Cité dans : [DIV575]  P. POISSON, D. BESSE, A. BRUNO, Y. NEAU, F. NEBEL, B. MARTIN, Informatique Industrielle (II1 – II2) - Programmation - Langage C, IUT GEII de Tours, 1re année – S1 – S2, 2 juillet 2007, 28 pages.
Cité dans : [DIV517]  T. LEQUEU, Prog. 03 - ATmega8535 / Programmation de la carte d'étude de l'ATmega8535 - Langage C et assembleur, Documentation de programmation, avril 2020.
Cité dans : [DATA513] T. LEQUEU, Quelques informations sur le fichier .htaccess, decembre 2020.

Auteur : Thierry LEQUEU

Projet : PROGRAMMATION2
Date : avril 2015

Site : http://www.atmel.com
Lien : ATmega1284-summary.pdf - 17 pages, 724 Ko, ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P, 8-bit Atmel Microcontroller with 16/32/64/128K Bytes, In-System Programmable Flash.
Lien : ATmega1284.pdf - 428 pages, 31070 Ko, ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P, 8-bit Atmel Microcontroller with 16/32/64/128K Bytes, In-System Programmable Flash.
Site : http://fr.rs-online.com/web/p/microcontroleurs/7380331/ - Microcontrôleur, ATMEGA1284-PU, AVR 8 bit 16 (SRAM), 4 (EEPROM) ko RAM, 128 Ko Flash, PDIP 20MHz, 40 broches I2C.
Site : http://fr.farnell.com/atmel/atmega1284-pu/micro-8-bits-avr-128k-flash-40pdip/dp/1972067 - ATMEL ATMEGA1284-PU MICRO 8 BITS AVR 128K FLASH 40PDIP.

Vers : 00 - A LIRE AVANT DE COMMENCER !
Vers : 00 - CodeVisionAVR C Compiler Evaluation 3.20
Vers : 00 - Programmateur AVR MCU ISP ATMEL - ATAVRISP2
Vers : 01 - Programme de test de la carte et de l'écran LCD
Vers : 02 - Programme de test du Convertisseur Analogique Numérique ADC
Vers : 03 - Programme de test du bus I2C avec le DS1307

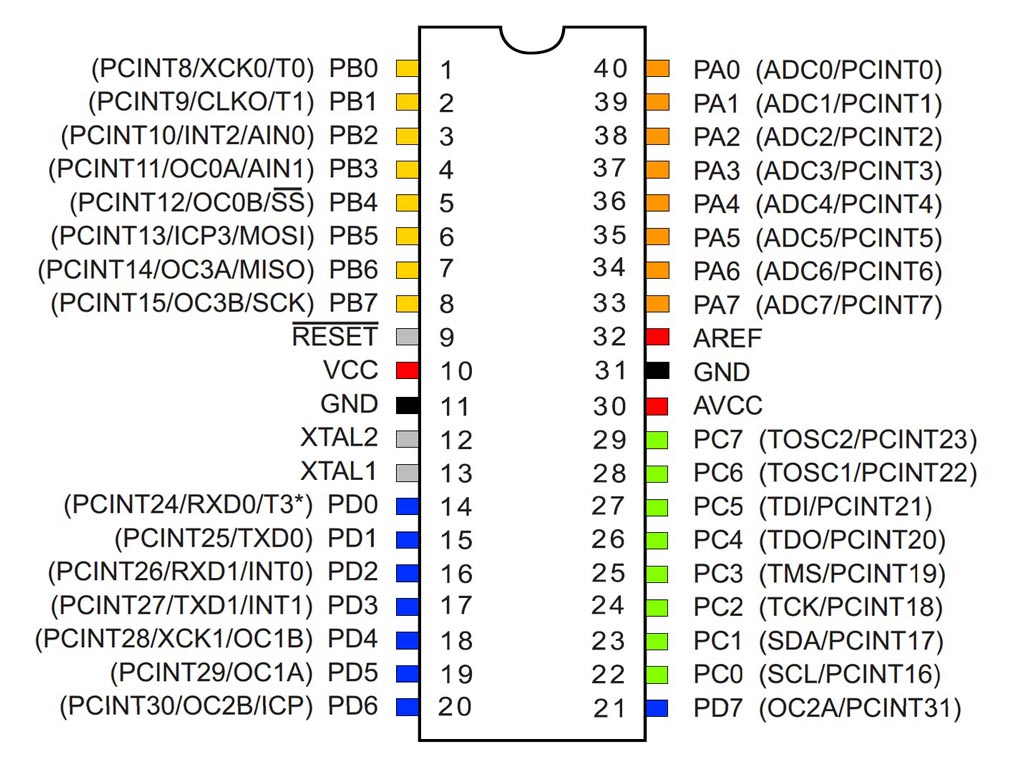

ATMEGA1284-PU-a.jpg - 144 Ko

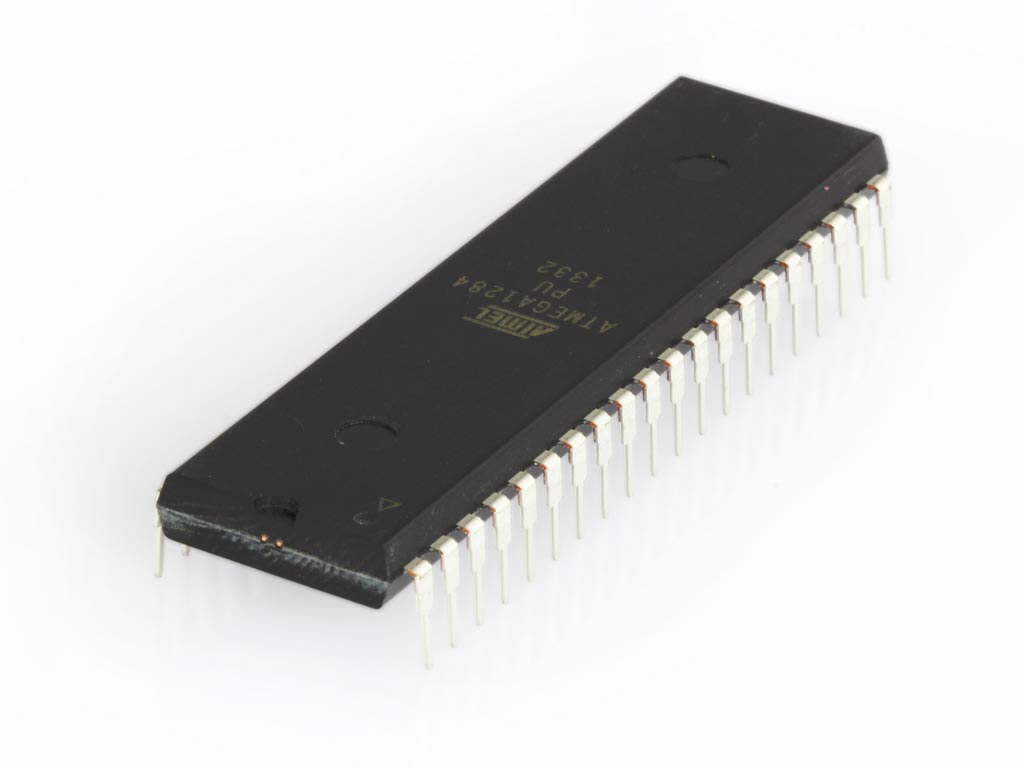

ATMEGA1284-PU-b.jpg - 26 Ko

00 - A LIRE AVANT DE COMMENCER !

Le microcontrôleur ATmega1284-PU est compatible broche à broche avec le microcontrôleur ATmega8535. Il fonctionne bien à 16 MHz avec des condensateurs de 22 pF.
Il fonctionne également à 20 MHz avec des condensateurs de 18 pF pour le quartz 20 Mhz OXSLF/200-20 :
Site : https://fr.rs-online.com/web/p/quartz/5476317/
Lien : OXSLF-200-20.pdf - 2 pages, 137 Ko.

Le microcontrôleur ATmega1284-PU est livré avec une configuration d’horloge interne à 1 Mhz.

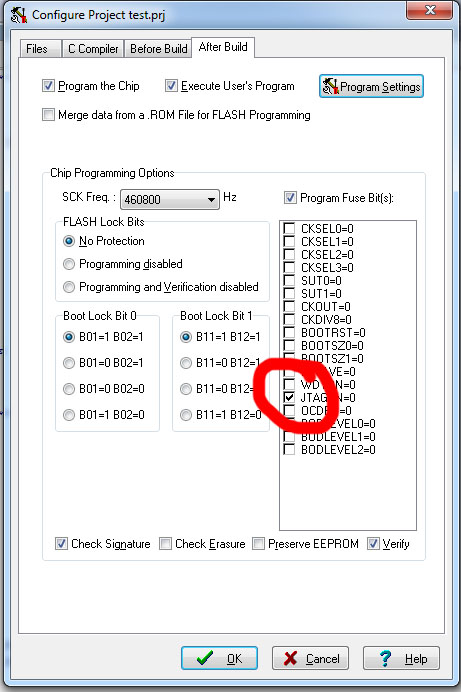

Le microcontrôleur ATmega1284-PU est livré avec l’interface JTAG activée : les 4 broches du port C PC2 TCK/PCINT18, PC3 TMS/PCINT19, PC4 TDO/PCINT20 et PC5 TDI/PCINT21 ne sont pas utilisable par défaut ! Il faut décocher l’option JTAGEN.

ATmega1284-configuration1.jpg - 97 Ko

00 - CodeVisionAVR C Compiler Evaluation 3.20

Info : HP Info Tech - Embedded tools that make the difference
Site : http://www.hpinfotech.ro/
Lien : cvavreval-3-20.zip - 66 497 Ko, le 14 avril 2015, V3.20, Free, 4kbytes code size limited version.
Lien : private/cvavr-2-05-3.zip - 16 996 Ko, le 27 septembre 2014, V2.05.3, professionnal version.
From : http://www.hpinfotech.ro/cvavr_download.html - le 14 avril 2015.
Lien : CodeVisionAVR-3-20-User-Manual.pdf - 672 pages, 6078 Ko, CodeVisionAVR C Compiler User Manual.
Lien : CVAVR-Getting-started-with-Atmel-Studio-6-1.pdf - 31 pages, 1058 Ko, Getting started with the CodeVisionAVR Extension for Atmel Studio 6.1.

Info : Mai 2016 - Pour fonctionner sous Windows 10, j'ai du installer AVR Studio 4.19 (pour avoir Stk500.exe) puis AVR Studio 6.2 (afin que le driver AVR ISP II fonctionne).
Lien : http://www.atmel.com/tools/studioarchive.aspx

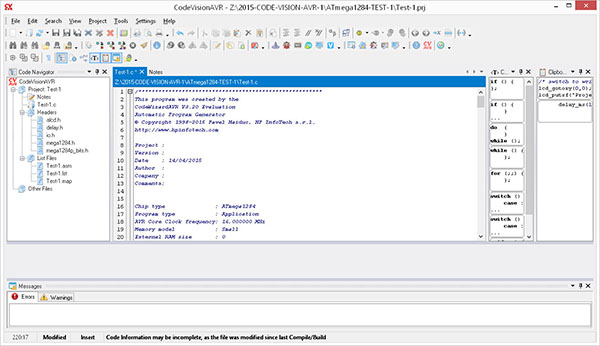

CodeVisionAVR-3-20.jpg - 63 Ko

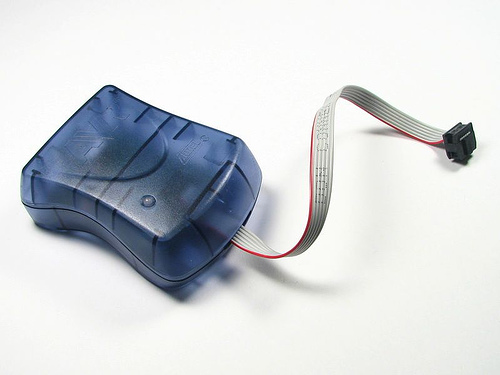

00 - Programmateur AVR MCU ISP ATMEL - ATAVRISP2

Site : http://www.atmel.no/webdoc/avrispmkii/index.html
Lien : http://fr.farnell.com/atmel/atavrisp2/programmateur-avr-mcu-isp/dp/1135517

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.

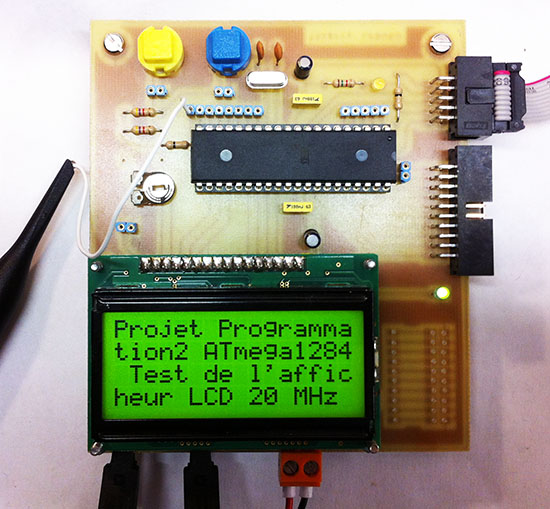

01 - Programme de test de la carte et de l'écran LCD

Lien : ATmega1284-TEST-1.zip - 165 Ko, le 16 avril 2015.
Lien : ATmega1284-Test-16.txt - 8 Ko, le 14 avril 2015.
Lien : ATmega1284-Test-20.txt - 8 Ko, le 14 avril 2015.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.

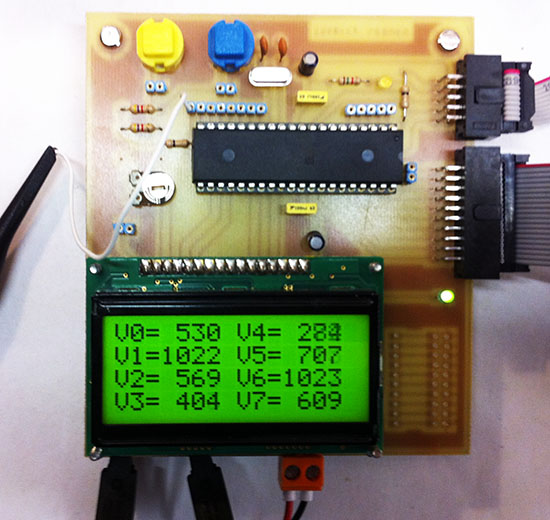

02 - Programme de test du Convertisseur Analogique Numérique ADC

Lien : ATmega1284-TEST-2.zip - 97 Ko, le 16 avril 2015.
Lien : ATmega1284-Test-ADC.txt - 10 Ko, le 14 avril 2015.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV512]  T. LEQUEU, Projet 05 - AT8535 / Carte ATmega8535 avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP, projet IUT5, juin 2014.

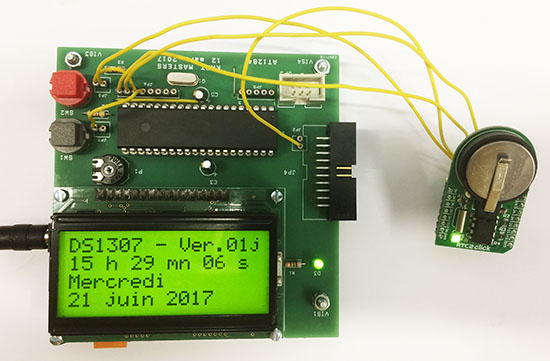

03 - Programme de test du bus I2C avec le DS1307

Lien : ATmega1284-DS1307.rar - 89 Ko, le 20 juin 2017.
Lien : ATmega1284-DS1307.txt - 10 Ko, le 20 juin 2017.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV675]  T. LEQUEU, Projet 07 - AT1284 / Carte ATmega1284-PU avec afficheur LCD 16 caractères x 4 lignes + connecteur ISP 6 broches, projet IUT7, avril 2015.
  [3] :  [DIV527]  T. LEQUEU, Projet 01 - I2C / Interfaces I2C, projet IUT5, juin 2017.

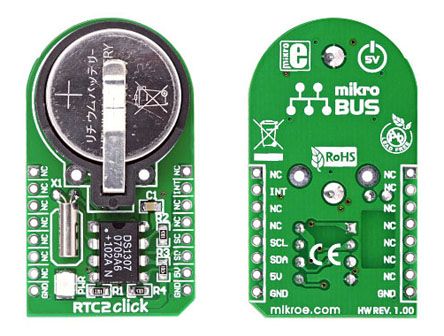

Site : http://www.mikroe.com
Lien : http://www.mikroe.com/eng/products/view/785/rtc-click/
Lien : http://www.mikroe.com/esupport
Lien : http://fr.rs-online.com/web/p/kits-de-developpement-pour-processeurs-et-microcontroleurs/8829086/
Lien : RTC2clik.pdf - 2 pages, 473 Ko.
Lien : DS1307-b.pdf - 11 pages, 80 Ko, DS1307, 64 X 8 Serial Real Time Clock, Dallas Semiconductor.
Lien : DS1307.pdf - 15 pages, 696 Ko, DS1307, 64 x 8, Serial, I2C Real-Time Clock.
Lien : http://fr.rs-online.com/web/p/horloges-temps-reel/5402726/

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
  [2] :  [DIV527]  T. LEQUEU, Projet 01 - I2C / Interfaces I2C, projet IUT5, juin 2017.
