Fiche : [DATA510]

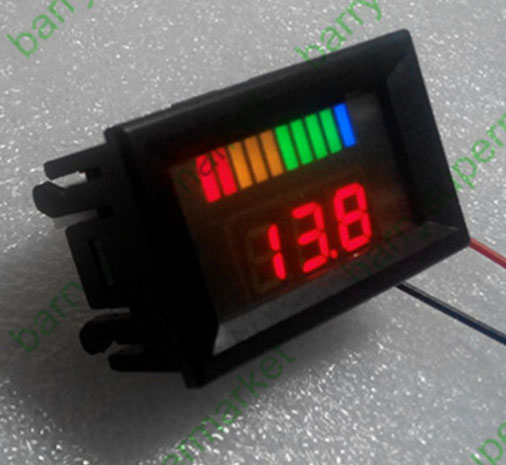

Titre : 10-BAR-LED-12V, Indicateur à LED de décharge de la batterie avec indication de la tension pour véhicule électrique 12V, avril 2020.
Cité dans : [DIV126] T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.Auteur : Measuring Tools - En 2020.
Date : avril 2020
Lien : https://www.kit-elec-shop.com/fr/capteurs-et-indicateurs/3018-indicateur-d-etat-de-charge-batterie-programmable-de-7v-a-100v.html
Lien : https://www.kit-elec-shop.com/gb/gauges-and-sensors/3018-programmable-state-of-charge-battery-indicator-from-7v-to-100v.html
Source : https://www.aliexpress.com/item/10-Bar-LED-Digital-Battery-Discharge-Indicator-meter-with-voltage-indication-for-Golf-Cart-Electric-Vehicle/32328271590.html - Ok le 22 octobre 2016.
Source : http://fr.aliexpress.com/item/10-Bar-LED-Digital-Battery-Discharge-Indicator-meter-with-voltage-indication-for-Golf-Cart-Electric-Vehicle/32327070659.html
Lien : 10-BAR-LED-12V.pdf - 8 pages, 962 Ko.
Vers : Configuration - Mode d'emploi
Configuration - Mode d'emploi |  |
This tester for Lithium and lead-acid batteries Universal ,the factory default setting for 12V lead-acid battery power and voltage cycle display,If you need to test other specifications can be re-set by yourself.

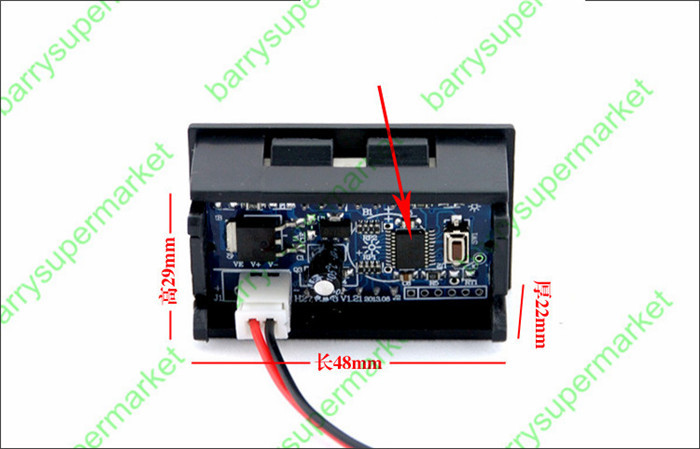

The back of the board with a white high key, press the button for 3 seconds to display 1-U, release the button, press one second display 2-b, release the button, press one second to display 3-c, release the button, press one second to display 4-d;
Display 1-U pressed the button for 3 seconds will display fine tuning voltage, then release the button and then press and hold, voltage trimming up, stop by then long press down tuning, can be repeatedly adjusted, until the screen flashes automatically save and exit;
When displaying 2-b can be adjusted in different cell types, 12.0V represents a single section of 12V lead-acid battery, 3.7V to 3.7V on behalf of a single lithium battery, 3.2V to 3.2V single representative of lithium iron phosphate, 1.2V single representative Festival of 1.2V NiMH batteries;
When displaying 3-c, you can adjust the number of battery section, the number of different types of batteries can be adjusted as follows: Section 12V lead-acid batteries 1-8, 3.7V lithium battery section 2-28, 3.2V lithium-ion battery section 3-32, 1.2 section V NiMH battery 10-70.
When displaying the 4-d, you can adjust the display mode, V is the voltage mode,% percentage mode, V% voltage and percentage cycle.
