Revue N° 224, "Electronique Pratique", avril 1998.
Copyright - [Précédente] [Première page] [Suivante] - Home
Fiche : [REVUE060]
Titre : Revue N° 224, Electronique Pratique, avril 1998.
Cité dans : [DATA195] Liste des articles et des revues ELECTRONIQUE PRATIQUE, juillet 2019.
Site : http://www.electroniquepratique.com
Vers : Métronome lumineux
Vers : La télévision sous contrôle
Vers : Expanseur de stéréophonie pour disque vinyle
Vers : Lecteur de cartes à puce
Vers : Table de mixage à microcontrôleur
Vers : Lève-vitres à impulsions
Vers : DELPHI : pilotage d'un vérin électrique
Vers : Génération d'une alimentation +5V
Vers : 3 micro-émetteurs
Vers : Emetteur audio.video
Vers : Technique CMS
Vers : Micro directionnel
Vers : Démodulateur
Vers : Emetteur vidéo AM
Vers : Convertisseur de réception
Vers : Brouilleur de micro espions
Il existe aujourd'hui un grand nombre de méthodes pour découvrir seul l'apprentissage d'un instrument et ce, sans
nécessairement connaître ne serait ce que les bases du solfège. L'un des problèmes majeurs en musique étant incontestablement
celui du rythme, le musicien solitaire aura tendance à accélérer les passages faciles et au contraire à ralentir les plus
délicats. Tout cela fonctionne très bien jusqu'au jour où l'on se met à jouer à plusieurs...
Ce problème est connu depuis bien longtemps, et pour y remédier, a été inventé le fameux métronome mécanique. La technique
évoluant, des variantes électroniques sont apparues : montages simulant le mouvement de balancier du métronome, générant
un rythme particulier ou encore affichant de façon numérique le tempo. La réalisation décrite dans cet article propose
une nouvelle approche de cet appareil et conviendra aussi bien au musicien débutant qu'au musicien confirmé désirant se
lancer dans l'improvisation musicale : il s'agit d'un métronome lumineux, qui, à chaque instant, affiche sur un écran LCD
le numéro de la mesure en cours, et indique à l'aide de diodes électroluminescentes la valeur du temps à l'intérieur de
cette mesure. Il est utilisable pour des morceaux écrits en deux, trois ou quatre temps.
Auteur : V. Le-Mieux
La télévision peut être un vecteur formidable pour le développement des enfants. Mais si ces derniers en abusent et regardent n'importe quoi, le résultat est plutôt négatif. Aussi est-il bon que les parents puissent exercer un contrôle. Le présent montage, très simple, peut y contribuer : il n'autorise la mise en marche du poste que par l'intermédiaire d'un code… uniquement connu des parents.
Auteur : Robert Knoerr
Le disque vinyle n'a jamais réellement perdu la faveur des audiophiles depuis l'apparition du disque compact audio. Les raisons de cette fidélité ne sont pas uniquement d'ordre sentimental, le disque noir disposant de certains atouts techniques face à son concurrent. Il reste que le CD reste imbattable face à son prédécesseur en terme de diaphonie.
Auteur : M. Benaya
Les cartes à puce restent encore un domaine privilégié même si beaucoup de choses ont été écrites ou publiées à leur sujet. Ce petit montage vient s'ajouter à ce lot, mais dans la perspective de rendre de grands services à ceux qui n'ont pas toujours du temps à consacrer au déchiffrage ou à l'exploration binaire du contenu des différentes cartes à puce, telles que : téléphonique, parcmètre, MOBIL, cinéma, etc. Sans oublier que certains veulent tout juste connaître le nombre d'unités restantes, comme c'est le cas de bon nombre de collectionneurs. Il est vrai que de tels appareils existent sur le marché, mais leur prix reste encore inabordable pour certaines bourses, voire même difficiles à se procurer. Pour ceux qui sont dans ce cas, on peut sans gageure dire que leur problème est réglé à condition, bien entendu, qu'ils prennent soin de réaliser ce lecteur de cartes à puce qui se veut autonome, portable, et accepte les cartes de la norme AFNOR (excentré) ou ISO (centré).
Auteur : R. Basbug
Vous pouvez télécharger le fichier associé.
Le nombre d'équipement audio à raccorder à une carte son sur PC (ou sur une chaîne hi-fi) étant de plus en plus important, l'amateur a vite recours à une table de mixage. De très nombreux modèles existent dans le commerce ou ont étés publiés dans ces pages. Le modèle que nous vous présentons ce mois-ci possède la particularité d'être commandé directement par l'ordinateur. La table de mixage possède 8 entrées qui peuvent être réparties sur 2 sorties (droite, gauche, ou les deux à la fois) ce qui permettra d'adapter l'appareil à de nombreux cas de figures (4 voies stéréo ou panachées mono/stéréo). Les utilisateurs exigeants auront même la possibilité d'écrire un programme spécifique pour piloter la table de mixage afin de réaliser des effets spéciaux, selon leur imagination.
Auteur : P. Morin
Vous pouvez télécharger le fichier associé.
Le nombre des accessoires automobiles dont le fonctionnement se modifie et s'améliore, suite à l'utilisation de modules de commande électroniques, est en constante augmentation. Rappelons pour mémoire quelques innovations dont beaucoup de conducteurs ne sauraient plus se passer aujourd'hui, comme la fermeture centralisée des portières, les essuie-glaces temporisés, la climatisation régulée et les lève-vitres électriques, pour ne citer que celles-ci. Certaines des modifications apportées aux accessoires sont parfois décriées à leurs débuts, mais leur intérêt apparaît très vite et les insatisfaits sont souvent les premiers à se renseigner, pour savoir si le véhicule qu'ils envisagent d'acheter possède bien l'option qu'ils avaient rejetée quelques années plus tôt. Le montage que nous vous proposons de réaliser concerne l'automatisation du lève-vitre conducteur. Cette option, qui existe actuellement sur certains véhicules, assure l'ouverture (et la fermeture) complète de la vitre sans qu'il soit nécessaire de maintenir le doigt sur l'actionneur pendant toute la phase de descente ou de remontée.
Auteur : F. Jongbloet
Le vérin électrique que nous vous proposons dans ce numéro d'Électronique Pratique constitue une maquette d'essai ou de démonstration. Le principe de cet actionneur étant acquis, rien ne vous empêche d'envisager son utilisation dans le cadre d'applications complexes.
Auteur : P. Rytter
Vous pouvez télécharger le fichier associé.
À cause de la consommation de puissance et du prix de revient, les concepteurs de circuits alimentés par une batterie utilisent de plus en plus des composants qui fonctionnent sous +3V ou moins. Voici un montage qui permet, grâce à un microcontrôleur, de générer une alimentation +5V.
Auteur : M. Laury
Les petits émetteurs dont nous proposons la réalisation dans cet article permettront des liaisons à plus ou moins longue distance, leur puissance HF de sortie étant variable selon la version décrite. Ils se distinguent tous par la simplicité de leur conception puisqu'ils n'utilisent qu'un seul transistor émetteur.

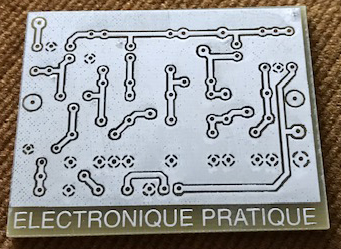

Lien : eprat/Eprat224-Emetteur-HF.jpg - image, 122 ko.
Avec ce module, on peut absolument tout faire : transmettre des images, des sons, les deux ensembles ou, tout simplement, utiliser l'oscillateur en tant que VCO. Cette façon de procéder permet de disposer d'un ensemble modulaire unique et multifonctions réalisé avec des composants courants. La réception des émissions pourra se faire, soit à partir d'un classique démodulateur satellite ou, soit à l'aide du convertisseur 1200/98 décrit par ailleurs dans ce dossier.
Il semble très opportun de faire ce rappel qui pour certains sera très utile. Bien que possédant des caractéristiques statiques identiques à leurs prédécesseurs à fils, les composants montés en surface offrent de réels avantages dans les techniques des hautes fréquences. Ils présentent des inductances et des capacités parasites extrêmement faibles, cet avantage leur donne une large préférence chez les concepteurs de montages radio. En revanche, comme chaque médaille présente un revers plus ou moins ennuyeux, ils ne sont pas d'un emploi très facile chez l'amateur. Pour cette raison, nous allons faire ce petit préambule les concernant.
Le montage décrit dans cet article est expérimental, dans la mesure où le choix du microphone est primordial et déterminera la portée utile. Celle-ci pourra varier entre 10 et 20 mètres, et permettra de capter des sons d'une façon directionnelle en pointant le canon vers le lieu d'où émane les sons.
Cette platine va remplir deux fonctions essentielles, soit elle sera utilisée pour démoduler les signaux vidéo envoyés par l'émetteur 1 GHz, soit elle sera modifiée pour ressortir les signaux audio. Son premier rôle étant bien sûr de pouvoir réaliser un récepteur autonome fonctionnant sous une tension de 12V. Avec la mise en œuvre d'un circuit intégré fabriqué par PHILIPS, la conception de cette platine a été grandement facilitée.
Ce petit module va permettre à nos lecteurs de réaliser des essais de transmissions d'images avec peu de moyens. Les émetteurs vidéo en AM restent les plus adaptés pour des applications d'amateurs, il suffit d'un récepteur de télévision classique pour les recevoir. En modulation de fréquence, l'utilisation d'un démodulateur spécifique devient indispensable et augmente le coût et la complexité de la réalisation. Pour cette évidente raison, et ce, malgré l'incontestable supériorité technique des transmissions en FM, voici la description d'un montage simple à mettre en œuvre.
Pour des communications expérimentales d'amateurs, la bande de radiodiffusion FM est devenue inexploitable. L'idée de base fut donc de créer un petit montage permettant de capter vos émissions privées. Nous entendons par-là qu'il ne faut en aucun cas produire des rayonnements pouvant sortir des limites de votre propriété, les montages du dossier étant réservés dans un but d'expérimentation. Par ailleurs, vous aurez remarqué la faible puissance de sortie de nos émetteurs proposés à l'intérieur de ce dossier "exclusif ".
Cette réalisation permet le brouillage d'une gamme de fréquence, en l'occurrence, celle de la gamme FM (de 88 MHz à 108 MHz). Elle permettra de brouiller la réception des signaux émis par un microphone espion. Il va sans dire que ce montage est expérimental et que son usage est totalement interdit puisqu'il risque de gêner la réception des émissions de radiodiffusion des personnes situées à proximité immédiate.

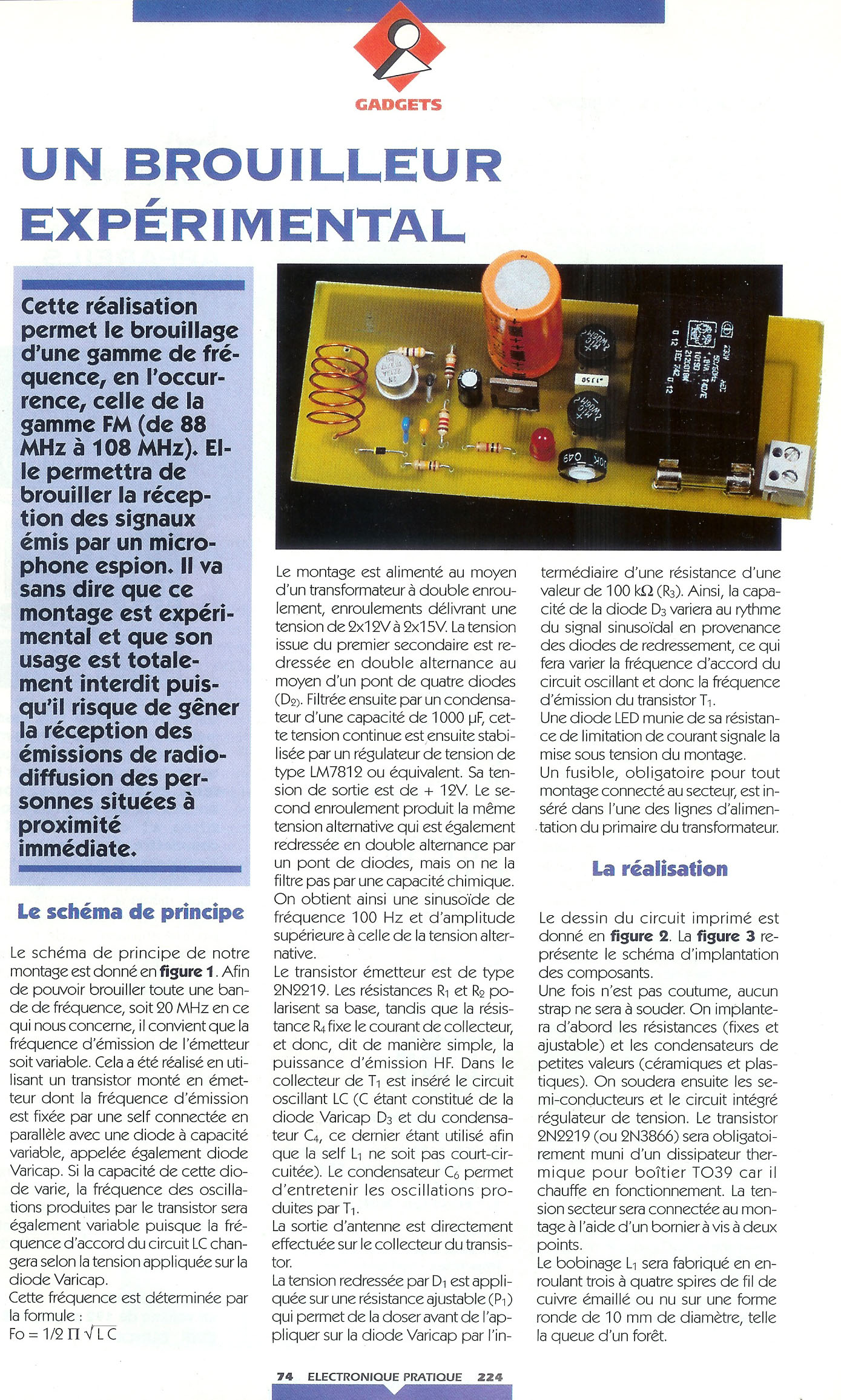

Lien : eprat/Eprat224-p74.jpg - 842 Ko.

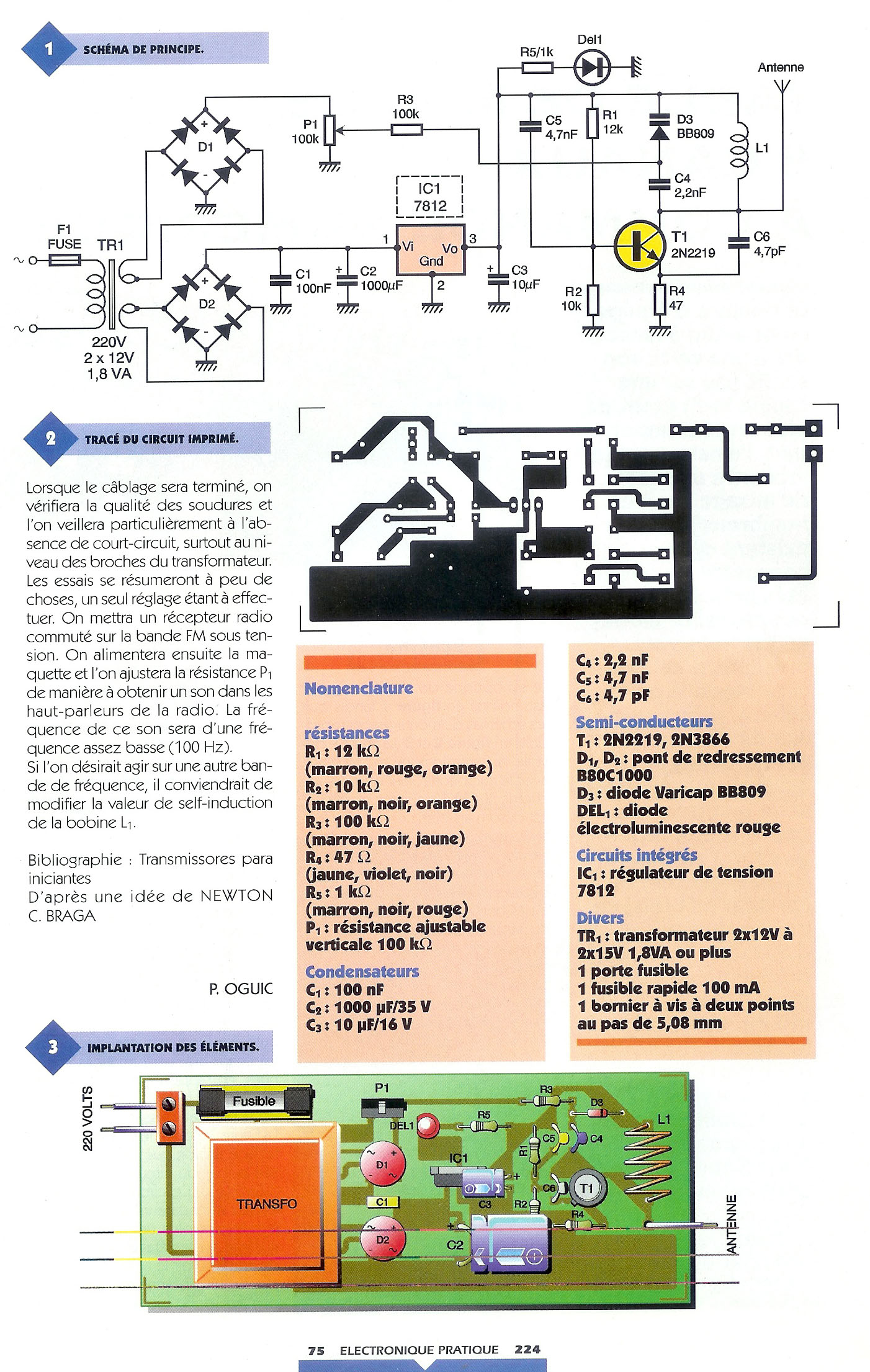

Lien : eprat/Eprat224-p75.jpg - 635 Ko.
