T. LEQUEU, "Projet 04 - POCKET-37H / Le pocket kart électrique 37H de Thierry LEQUEU", projet THIERRY1, juin 2012.
Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DIV571]

Titre : T. LEQUEU, Projet 04 - POCKET-37H / Le pocket kart électrique 37H de Thierry LEQUEU, projet THIERRY1, juin 2012.

Cité dans : [DATA076] T. LEQUEU, Documentations de maquettes électroniques, juillet 2023.
Cité dans : [DIV407]  T. LEQUEU, Projet 03 - KARTING / Etude de la motorisation électrique d'un KARTING, documentation technique du projet, Association e-Kart, octobre 2021.
Cité dans : [DATA431] T. HOGUET, F. RICHARD, Télécommande d'arrêt à distance pour véhicule électrique, projet IUT GEII Tours, 2A-K4B, novembre 2010.
Auteur : Thierry LEQUEU

Projet : THIERRY1
Révision : 1
Date : juin 2012
Info : POCKET-37H.pdf - xx pages, xx Ko.

Site : https://www.e-kart.fr
Site : https://centradis.fr/
Site : https://www.asmokarts.com/
Site : https://www.zivan.it/
Site : https://www.curtisinstruments.com/ - Curtis Instruments - World Wide Outlets.

Vers : Sommaire
Vers : Bibliographie
Vers : Documentation des composants

Décoration 2011

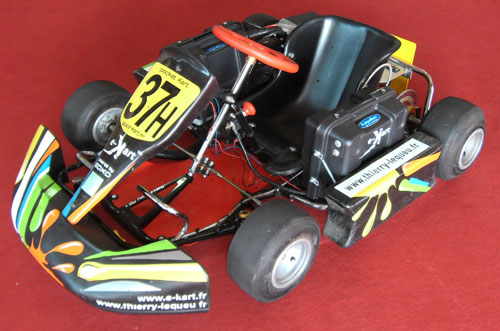

2011-09-16-pocket-kart-electrique.jpg - 71 Ko

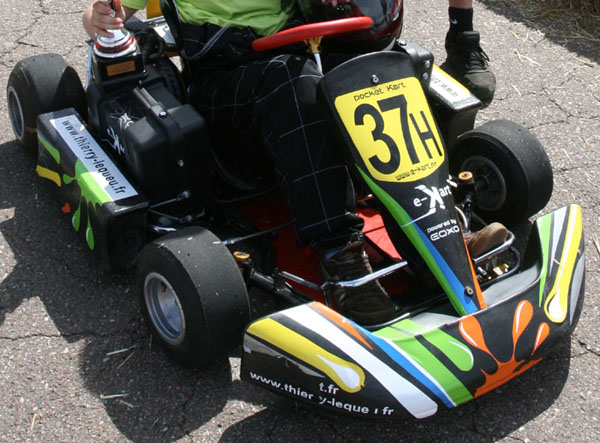

Pocket-Kart-Electrique-37H-41.jpg - 106 Ko

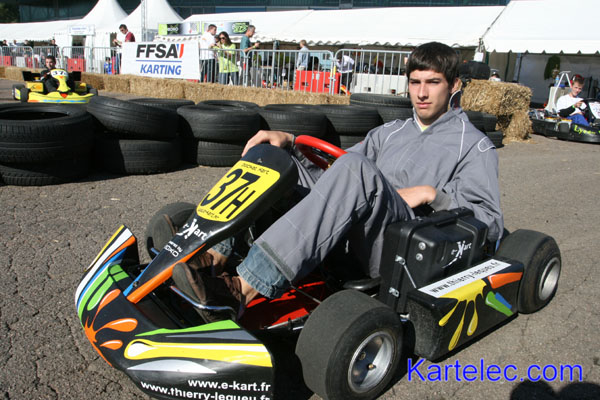

Pocket-Kart-Electrique-37H-42.jpg - 107 Ko

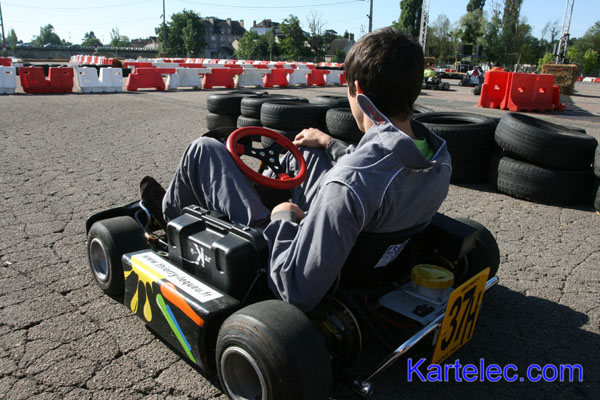

Pocket-Kart-Electrique-37H-43.jpg - 102 Ko

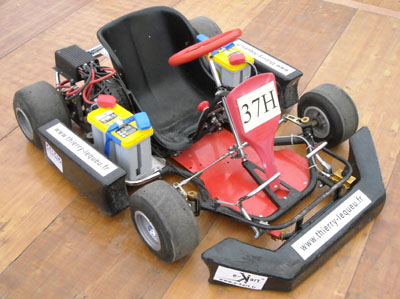

Pocket-37H-12.jpg - 60 Ko

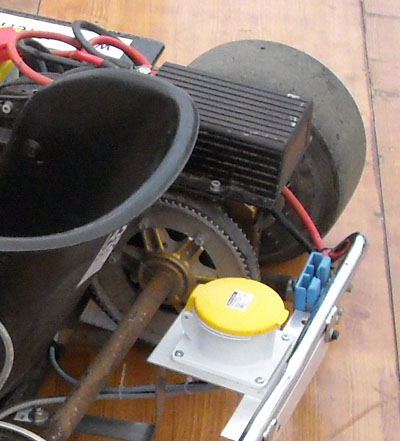

Pocket-37H-22.jpg - 63 Ko

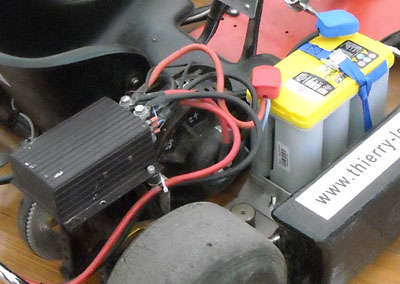

Pocket-37H-32.jpg - 53 Ko


Sommaire

TOP

Mesures du jeudi 28 mai 2009
- courroie HTD 800-8M-20
- courant à l'arrêt : 162 A
- vitesse de rotation de l'arbre arrière : 522 tr/min
- vitesse théorique pour des pneux de diamètre 260 mm : 25,6 km/h
- vitesse mesurée avec un GPS : 21 km/h
- couronne arrière 80 dents / pignon moteur : 19 dents
- vitesse de rotation du moteur : 2198 tr/min
- constante de vitesse (pour Ubat = 27 V) : 81 tr/min/V
Mesures du jeudi 25 juin 2009
- poids : 86 kg
- entraxe roue avant/arrière : 760 mm
- longueur hors tout : 1280 mm (sans le spoiler)
- largeur arrière : 1040 mm
- largeur avant : 950 mm
- pneu arrière : 11 x 5,50.5 Formula K (120 mm de bande de roulement)
- pneu arrière : 10 x 4,20.5 Formula K ( 95 mm de bande de roulement)


Bibliographie

TOP

  [1] :  [DIV407]  T. LEQUEU, Projet 03 - KARTING / Etude de la motorisation électrique d'un KARTING, documentation technique du projet, Association e-Kart, octobre 2021.


Documentation des composants

TOP

  [1] :  [DIV407]  T. LEQUEU, Projet 03 - KARTING / Etude de la motorisation électrique d'un KARTING, documentation technique du projet, Association e-Kart, octobre 2021.
  [2] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
