K3501, "Convertisseur 12V ou 24V DC en 220V AC", Kit Velleman, avril 2002.
Copyright - [Précédente] [Première page] [Suivante] - Home
Fiche : [DATA011]
Titre : K3501, Convertisseur 12V ou 24V DC en 220V AC, Kit Velleman, avril 2002.
Cité dans :[99DIV087] Recherche sur les mots clés ONDULEUR*, août 2008.
Cité dans : [DATA226] T. LEQUEU, Recherche sur les BATTERIES et ACCUMULATEURS, mai 2019.
Cité dans : [DIV039] Liste de revues diverses en électronique, avril 2016.
Cité dans : [DIV713] S. LEQUEU, Projet 12 - K3501 / Onduleur 12V/24V vers 230V 50Hz, documentation technique de la maquette, projets KES-2, juillet 2023.
Cité dans :[DATA012]
Cité dans :[DATA176]
Cité dans :[DATA300]
Auteur : Kit Velleman
Prix : 400 F???
Stockage : IUT GEII
Site : http://www.velleman.be
Lien : T3501.pdf - 1 page, 75 Ko, le 21 avril 2002.
Lien : T1609.pdf - 1 page, 86 Ko, le 21 avril 2002.
Lien : K3509.pdf - 1 page, 62 Ko, le 21 avril 2002.
Lien : K3501_connection.pdf - 1 page, 13 Ko, le 19 septembre 2006.
Lien : K3501_protection.pdf - 1 page, 14 Ko, le 19 septembre 2006.
Vers : Généralités
Vers : Aspects Techniques
Vers : Liste des Composants
Vers : Options
Vers : Documentations des composants
Vers : Transformateur 1609

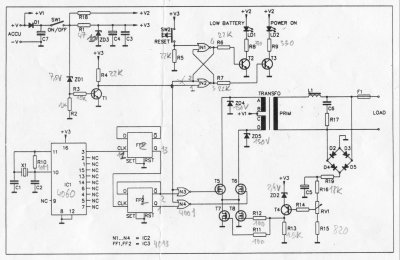

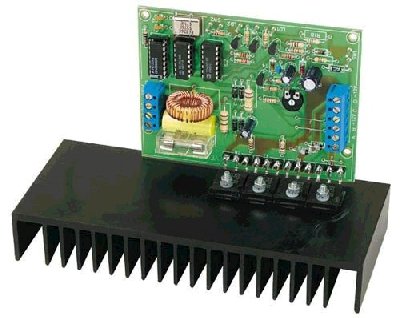

Lorsqu'on désire alimenter dans la voiture, le camion, le bateau ou à tout autre endroit où l'on
ne dispose que d'une battérie 12 ou 24V, des appareils audio, un téléviseur, un magnétoscope,
un ordinateur, un rasoir etc..., on est posé devant un problème. Ce problème s'appelle "tension
de réseau 220V!". Grâce à ce convertisseur, ce problème est solutionné définitivement. Cette boîte
de construction permet notamment de transformer une tension de 12V ou de 24Vcc en une tension
alternative de 220V/50Hz. On n'a plus qu'à connecter le transformateur approprié.
- 300W de puissance à la sortie lors d'une alimentation en 24Vcc / 14A
- 160W de puissance à la sortie lors d'une alimentation en 12Vcc / 15A
- Oscillateur à cristal 50Hz
- Transistors de puissance FET
- Contrôle du voltage à la sortie +/-10%
- Contrôle de la tension de la battérie avec indication par LED*
- Pour le convertisseur de 12V il faut un transformateur 2 x 9V 220V/ 160W
- Pour le convertisseur de 24V il faut un transformateur 2 x 22V 220V / 300W
Afin de protéger la battérie contre l'épuisement, le circuit se coupera lui-même automatiquement
au cas où la tension d'une battérie 24V descend en dessous de 16V resp. la tension d'une battérie
12V en dessous de 9V.
Label Référence Qté Description
C1, C2 C15 2 15pF CERAMIC CAPACITOR
C3 SI100N0 1 SIBATIT 100nF-63V
C4, C5 10J0K 2 ELCO PCB 10µF-63V
C6 .22/6 1 220nF/600V (B32231-C8224-M)
C7 100J0E 1 ELCO PCB 100µF-35V
C8 C10N0 1 10nF CERAMIC CAPACITOR
D1...D5 1N4007 5 1N4007 DIODE 1A-1000V
F1 FU2 1 FUSE 5X20mm SLOW 2A
F2 FU15 1 FUSE 5X20mm SLOW 15A (16A)
IC1 CD4060 1 CD4060BE 14 STAGE COUNTER/OSCILLATOR
IC2 CD4001 1 CD4001BE 4 X 2 NOR
IC3 CD4013 1 CD4013BE 2 D FLIP-FLOP
J DBL 3 JUMPER
L1 SELFDEP 1 DEPARASITE SELF 50µH/1 KHZ - 26mOHM
LD1 LSH3201 1 LED TLSH3201 3MM H.RED ROUND 1.5MCD
LD2 LSG3201 1 LED TLSG3201 3MM GREEN ROUND 2MCD
R1 RA47E0 1 RESISTOR 1/4W 47E
R1, R18 FB560E0 2 RESISTOR METALFILM 0.6W 5% 560 OHM
R10 RA10M0 1 RESISTOR 1/4W 10M
R11, R12 RA100E0 4 RESISTOR 1/4W 100E
R13 RA1K5 1 RESISTOR 1/4W 1K5
R14 RA4K7 1 RESISTOR 1/4W 4K7
R15 RA820E0 1 RESISTOR 1/4W 820E
R16 RA18K0 1 RESISTOR 1/4W 18K
R17 RC150E0 1 RESISTOR 1W 150E
R19 RC100K0 1 RESISTOR 1W 100K
R2 RA1K0 1 RESISTOR 1/4W 1K
R20 RA1K8 1 RESISTOR 1/4W 1K8
R21 RA680E0 1 RESISTOR 1/4W 680E
R22...R24 RE0E1 3 RESISTOR 5W 0.1E
R3 RA10K0 1 RESISTOR 1/4W 10K
R4...R7 RA22K0 4 RESISTOR 1/4W 22K
R8, R9 RA330E0 2 RESISTOR 1/4W 330E
RV1 K004SH 1 PIHER TRIM 5K SMALL HOR
SW1 R1933A 1 R19-33A NON-IL. R-SW. 1P/ON-OFF 3A-250V
T1...T3, T5 BC547B 4 BC547B SI-NPN UN 50V-0.2A
T4 BC557B 1 BC557B SI-PNP UN 50V-0.2A
T5...T8 IRFP140 4 N-CHANNEL POWER MOSFET 100V/28A TO3P
X1 X3.2768 1 X-TAL 3.276800 MC -- HC-49/U
ZD1 ZA15V0 1 ZENER DIODE 15V-500mW
ZD1 ZA7V5 1 ZENER DIODE 7V5-500mW
ZD2 ZA2V4 1 ZENER DIODE 2V4-500mW
ZD3 ZB10V0 1 ZENER DIODE 10V-1.3W
ZD4, ZD5 ZD150V0 2 BZT03-D150 ZENERDIODE 3.25W/150V
14P 14P 2 14P DIL IC SOCKET 300MIL
16P 16P 1 DIL IC SOCKET 300MIL
BT30150 BT30150 12 BOLT M3 X 15mm CYL. HEAD
BUS1 BUS1 4 10mm PLASTIC
CLIP3 CLIP3 2 MOUNTING CLIP FOR LED 3mm
FUSE/H FUSE/H 2 FUSE HOLDER PCB (PTF/15)
FUSE/HC FUSE/HC 1 FUSE HOLDER COVER (BS140)
H3501'2 H3501'2 1 MANUAL
HDR6 HDR6 4 6P. PINHEADER -PIN LENGTH 7mm
M/TO3P M/TO3P 4 MICA TO3P
MR3 MR3 12 NUT M3
P3501 P3501 1 PCB
P3501CL'1 P3501CL'1 1 CURRENT LIMIT PCB K3501
PRINTPZ PRINTPZ 1 10 PCB TABS
R/TO220 R/TO220 4 ISOLATIONRING FOR TO-220
RM3K RM3K 4 LOCK WASHER M3 (DIN6798AZ)
S44/75 S44/75 1 S44/75 HEATSINK 75mm
SCREW03 SCREW03 1 SCREW CONNECTOR PCB 3 CONT. (CMM5/3)
SCREW04 SCREW04 1 SCREW CONNECTOR PCB 4 CONT. (CMM5/4)
SCREW06 SCREW06 1 SCREW CONNECTOR PCB 6 CONT. (CMM5/6)
Boîtier recommandé : 80255
Transformateur recommandé :
- for 12V output : 1609
- for 24V output : 30022
Vers : Transformateur 1609
Lien : IRFP140.pdf - 7 pages, 59 Ko, IRFP140, 31A, 100V, 0.070 Ohm, N-Channel Power MOSFET, July 1999.
Lien : HCF4011B.pdf - 12 pages, 288 Ko, QUAD 2 INPUT HCC/HCF 4011B.
Lien : MC14013B.pdf - 6 pages, 211 Ko, Dual D-type flip-flop.
Lien : HEF4060B.pdf - 3 pages, 111 Ko, January 1995, HEF4060B, MSI 14-stage ripple-carry binary counter/divider and oscillator.
Lien : BZX55C.pdf - 4 pages, 161 Ko, BZX55C2V4 - BZX55C56, Zener Diodes, June 2007.
Lien : BZT03.pdf - 9 pages, 47 Ko, BZT03 series, Voltage regulator diodes.
Cité dans : [DIV126] T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
Lien : T1609.pdf - 1 page, 86 Ko, le 21 avril 2002.
TOROIDAL TRANSFORMER 160VA 2 x 9V / 2 x 8.89A
Order Code : 1609
Features
approvals : EN 60742/BS3535
Specifications
voltage : 2 x 9V
current : 2 x 8.89A
regulation : 7%
weight : 2.3kg
Ø : 108 ± 3mm
height : 64 ± 2mm
fixing bolt : M6
connections : 200mm PVC, stripped and tinned leads
primary : black - black : 1 x 230V / brown - brown : 1 x 110V
secondary : *red - yellow / *blue - grey (* = start)
primary voltage : 230V
primary-secondary insulatio : >4kV
secondary-secondary insulation : 500V
secondary voltage tolerance : >3%
insulation category : class A, 105°C
