M. SCHON, "Onduleur 95 W pour laptop - De 12 V vers 19 V sous 5 A !", Revue ELEKTOR, revue N° 331, janvier 2006, pp. 38-44.

M. SCHON, "Onduleur 95 W pour laptop - De 12 V vers 19 V sous 5 A !", Revue ELEKTOR, revue N° 331, janvier 2006, pp. 38-44. Copyright - [Précédente] [Première page] [Suivante] - Home

Article : [ART593]

Titre : M. SCHON, Onduleur 95 W pour laptop - De 12 V vers 19 V sous 5 A !, Revue ELEKTOR, revue N° 331, janvier 2006, pp. 38-44.

Cité dans :[REVUE615] ELEKTOR, revue N° 331, janvier 2006.
Cité dans : [DIV014]  Liste des articles et des revues ELEKTOR, août 2016.
Cité dans :[DATA284]

Auteur : Michael Schön

Lien : mailto:schoen.michael@inode.at
Stockage : Thierry LEQUEU & IUT parc de Grammont.
Date : janvier 2006
Numéro : 331
Pages : 38 - 44
Site : http://www.elektor.fr

Lien : elektor\EF0106-p38.jpg - image, 418 Ko.
Lien : elektor\EF0106-p39.jpg - image, 488 Ko.
Lien : elektor\EF0106-p40.jpg - image, 465 Ko.
Lien : elektor\EF0106-p41.jpg - image, 400 Ko.
Lien : elektor\EF0106-p42.jpg - image, 495 Ko.
Lien : elektor\EF0106-p43.jpg - image, 402 Ko.
Lien : elektor\EF0106-p44.jpg - image, 512 Ko.

Vers : Résumé
Vers : Liste des Composants
Vers : Documentation des Composants

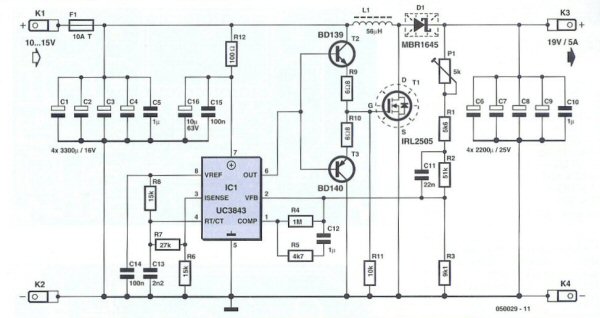

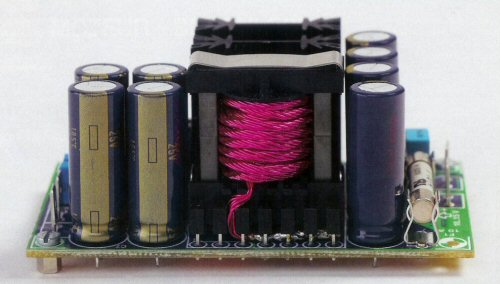

ART593a.jpg - 29 Ko

art593b.jpg - 35 Ko

Résumé

Une personne en déplacement avec son ordinateur bloc-notes devra tôt ou tard lui trouver une prise de courant. L’allume-cigarette de la voiture possède une prise - pour 12 V hélas.
Aucun problème avec ce convertisseur pour ordinateur portatif qui fournit tension et courant en suffisance pour les ordinateurs bloc-notes actuels. Il est en outre très simple à réaliser et d’un rendement élevé. Les modélistes pourront aussi charger leurs accumulateurs avec ce convertisseur de tension de voiture.
Le convertisseur pour ordinateur portatif raccordé à l’allume-cigarette de la voiture fournit une tension de sortie nominale de 19 V, ajustable dans une plage d’environ +/- 0,5 V. La tension de sortie reste constante, même en présence de fluctuations importantes de la tension d’entrée.
Le circuit est déjà stable avec 9,2 V d’entrée et fonctionnera jusqu’à 15 V. Un courant de 5 A peut être fourni en service continu. Le courant peut atteindre 10 A pour une courte durée, quoique la consommation, qui dépasse alors nettement cette valeur, fera griller presque immédiatement le fusible.
Le refroidissement des semi-conducteurs de puissance est en outre inadéquat pour une surcharge de longue durée dépassant 5 A. Le rendement élevé, de l’ordre de 95 %, contribue à limiter la charge aux bornes de la batterie de la voiture et l’élévation de température du convertisseur.
La carte mesure 60 mm sur 100 mm. Donc cette « alimentation secteur automobile » n’est guère plus encombrante que le bloc d’alimentation secteur 230 V fourni avec l’ordinateur bloc-notes.

Site : http://schmidt-walter.fbe.fh-darmstadt.de/smps/smps.html

Liste des Composants

Résistances :
R1 = 5k6
R2 = 51 k (51k1)
R3 = 9k1 (9k09)
R4 = 1 M
R5 = 4k7
R6,R8 = 15 k
R7 = 27 k
R9,R10 = 6,8
R11 = 10 k
R12 = 100
P1 = ajustable 5 k

Condensateurs :
C1 à C4 = 3 300 µF/16 V radial faible ESR diamètre 12,5 mm, tel que, par exemple, Panasonic EEUFC1C332 (Digi-Key P10284-ND, Farnell)
C5,C10 = 1 µF MKT au pas de 5/7,5 mm
C12 = 1 µF MKT au pas de 5 mm
C6 à C9 = 2 200 µF/25 V radial faible ESR diamètre 12,5 mm, tel que, par exemple, Panasonic EEUFC1E222 (Digi-Key P10261-ND, Farnell)
C11 = 22 nF au pas de 5 mm
C13 = 2nF2 au pas de 5 mm
C14,C15 = 100 nF céramique au pas de 5 mm
C16 = 10 µF/63 V radial

Bobines :
L1 = 56 uH, 21 spires de fil de cuivre émaillé de 10 x 0,5 mm en parallèle (légère torsade)
1 x ETD 29 corps de bobine vertical Epcos B66359X1014T1 (Schuricht 331622)
2 x ETD 29 ressort de verrouillage Epcos B66359-A2000 (Schuricht 333862)
2 x ETD 29 demi-noyau matériau N67 fente à air 0,5 mm Epcos B66358-G500-X167 (Schuricht 333840)

Semi-conducteurs :
D1 = MBR1645 International Rectifier (Digi-Key MBR1645IR-ND)
T1 = IRL2505 International Rectifier TO-220AB (Digi-Key IRL2505-ND)
T2 = BD139
T3 = BD140
IC1 = UC3843N Texas Instruments (Digi-Key 296-11288-5-ND)

Divers :
K1 à K4 = bornier auto vertical encartable double languette
F1 = fusible 10A/T 6,3 x 32 mm (¼ x 1¼ ") + porte-fusible pour fusible de 6,3 mm de diamètre encartable
2 x mini-radiateur SK104-STC (ou STS)/TO220 38,1 mm 11 K/W (Fischer) Isolation pour T1 et D1 (TO-220AB) + rondelle d’isolation !

Platine EPS 050039-1

Documentation des Composants

Lien : UC3842B.pdf - 20 pages, 301 Ko, UC3842B, UC3843B, UC2842B, UC2843B, NCV3843BV, High Performance Current Mode Controllers, April 2004, rev 5.
Lien : MBR1635.pdf - 4 pages, 55 Ko, MBR1635, MBR1645, SCHOTTKY BARRIER RECTIFIERS, 16 AMPERES, 35 and 45 VOLTS.
Lien : IRL2505.pdf - 8 pages, 109 Ko, IRL25053, HEXFET Power MOSFET, 55V, 104A, RDSON = 0.008 ohms.
Lien : ETD29-EPCOS.pdf - 4 pages, 35 Ko, B66358, Core ETD 29/16/10.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
  [2] :  [DIV142]  Catalogue EPCOS / SIEMENS, Ferrites and accessories, 1997.
