Fiche : [99DIV016]

Titre : ADELIS, Techno System, L'alimentation à découpage didactique AD60, Fiche technique.

Cité dans :[99DIV107] Recherche sur les mots clés ALIMENTATION A DECOUPAGE, FLYBACK, FORWARD, août 2013.
Cité dans :[99DIV083]
Cité dans :[DIV374]

Adresse : 20, grande rue - 78 160 MARLY-LE-ROI
Tel : 01 39 16 53 32
Fax : 01 39 16 43 81
Site : http://www.adelis.fr (lien non valide en juin 2009).
Info : anciennement Techno System http://www.technosystem.fr (lien non valide en juin 2009).
Lien : AD60.zip - 12 pages, 321 Ko, "ETUDE DE L'ALIMENTATION A DECOUPAGE - Le convertisseur Flyback", par Daniel CORRE, professeur en Génie Electrique au lycée Charles de Gaulle de Poissy.
Lien : AD60.doc - 12 pages, 359 Ko, Word 97 / Word 2000.
Lien : AD6035.pdf - 20 pages, 573 Ko.
Lien : private/AD6035-courier.pdf - 3 pages, 81 Ko.

Vers : Description
Vers : Documentations des composants

Description

Prix_indicatif : 4391,00F HT - 669,40 euros

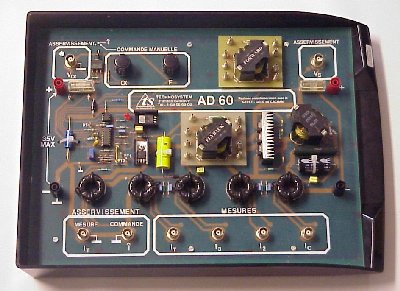

Cette maquette didactique a été conçue afin de permettre l'étude des alimentations à découpage de faible puissance.
Dans cette optique, ses vocations essentielles sont de permettre :
- La compréhension des principes de fonctionnement,
- La sensibilisation aux contraintes et limitations qui découlent de ces principes,
- La sensibilisation aux problèmes de contrôle et de régulation liés aux structures à découpage (maquette connectable
à un sous-ensemble de régulation)

La maquette permet l'étude des deux types de convertisseurs les plus utilisés : Les montages FORWARD et FLYBACK.

Tous les éléments sont communs à l'un et à l'autre, à l'exception du transformateur.
De ce fait, deux transformateurs sont livrés avec la maquette. La mise en place de l'un ou de l'autre (par l'intermédiaire
de broches 2mm), à l'emplacement prévu à cet effet, configure automatiquement la maquette dans le mode de fonctionnement
correspondant.

Caractéristiques techniques :
- Tension d'alimentation unique : 20 V à 35V max - 2A. (Typ. délivrée par une alimentation stabilisée de laboratoire 30V-2A).
- Puissance : 65W max.
- Tension de sortie nominale : 0 à 12V
- Courant de sortie nominal : 500mA à 4A.
- Fréquence de travail réglable entre 15 et 55 kHz.
- Rapport cyclique variable de 0 à 0,49 .
- Commande interne par potentiomètre,
- Commande externe par l'intermédiaire d'une tension analogique issue d'un quelconque système et permettant l'introduction
éventuelle de boucles de régulation.
- Entrée sur prise BNC.
- Dimensions : 365 x 270 x 60 mm

Documentations des composants

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.

Lien : SG3525A.pdf - 10 pages, 143 Ko, SG2525A, SG3525A, Pulse Width Modulator Control Circuit.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.

Lien : RM14I.pdf - 7 pages, 55 Ko, RM14/I cores and accessories.
Lien : RM14-EPCOS.pdf - 8 pages, 322 Ko, B65887, B65888, RM 14, RM 14 LP Cores and accessories.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.

Lien : IRF640ST.pdf - 9 pages, 108 Ko, IRF640, IRF640FP, N CHANNEL, 200V, 0.150 ohms, 18A, TO-220/TO-220FP, MESH OVERLAY MOSFET.
Lien : IRF640.pdf - 7 pages, 62 Ko, IRF640, RF1S640SM, 18A, 200V, 0.180 Ohm, N-Channel Power MOSFETs, June 1999.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
