Visite de la station IFA 2000 MW


Etape 1 : Le poste 400 kV
Etape 2 : Les transformateurs et les inductances
Etape 3 : Le dipôle redresseur 1000 MW
Etape 4 : Le départ courant continu et les câbles de transport
Etape 5 : La salle de contrôle

Les images de cette pages font environ 7 Ko. En cliquant dessus, vous obtenez une image de 1024 x 768 x 16M d'environ 120 Ko.

Visite du vendredi 1er décembre 2000 - Auteur : Thierry LEQUEU - lequeu@univ-tours.fr

Le poste 400 kV

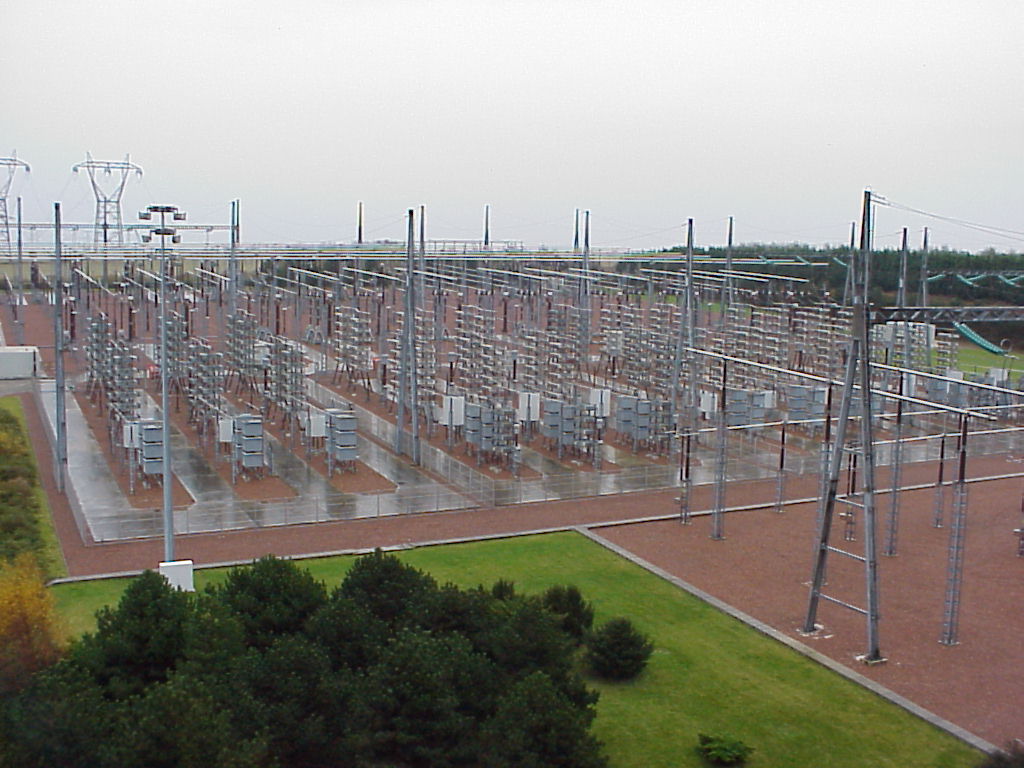

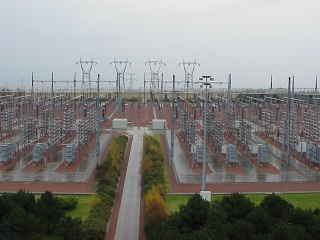

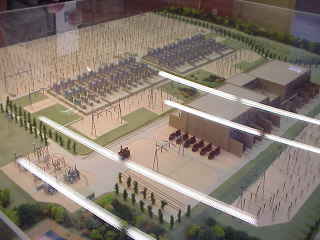

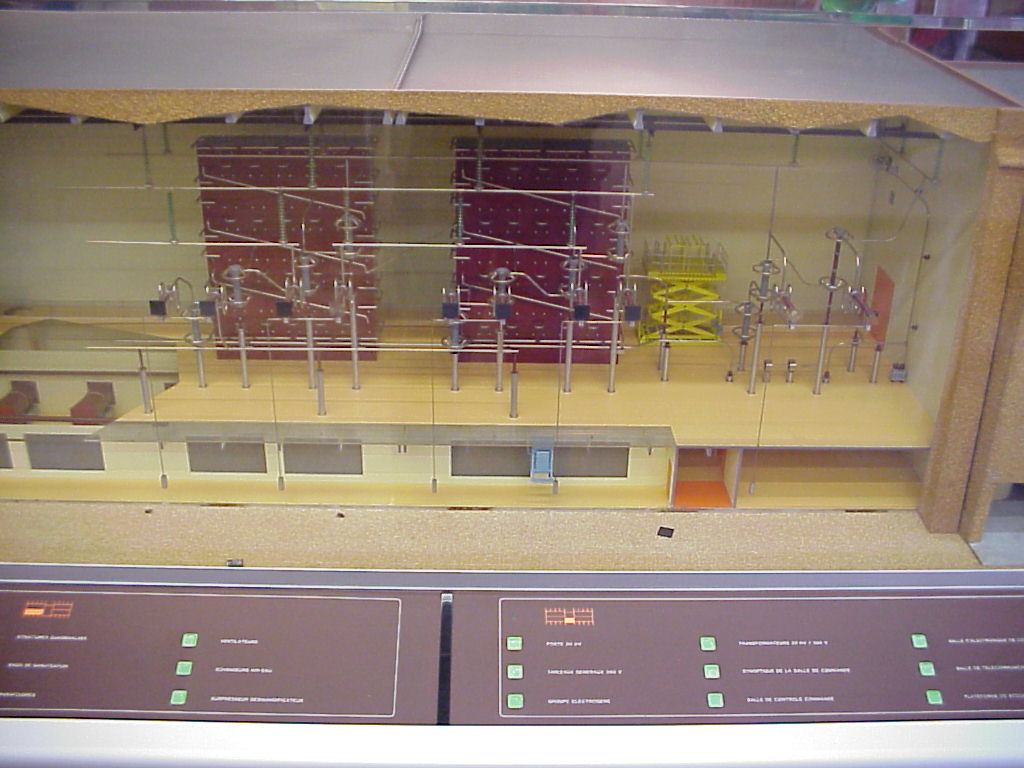

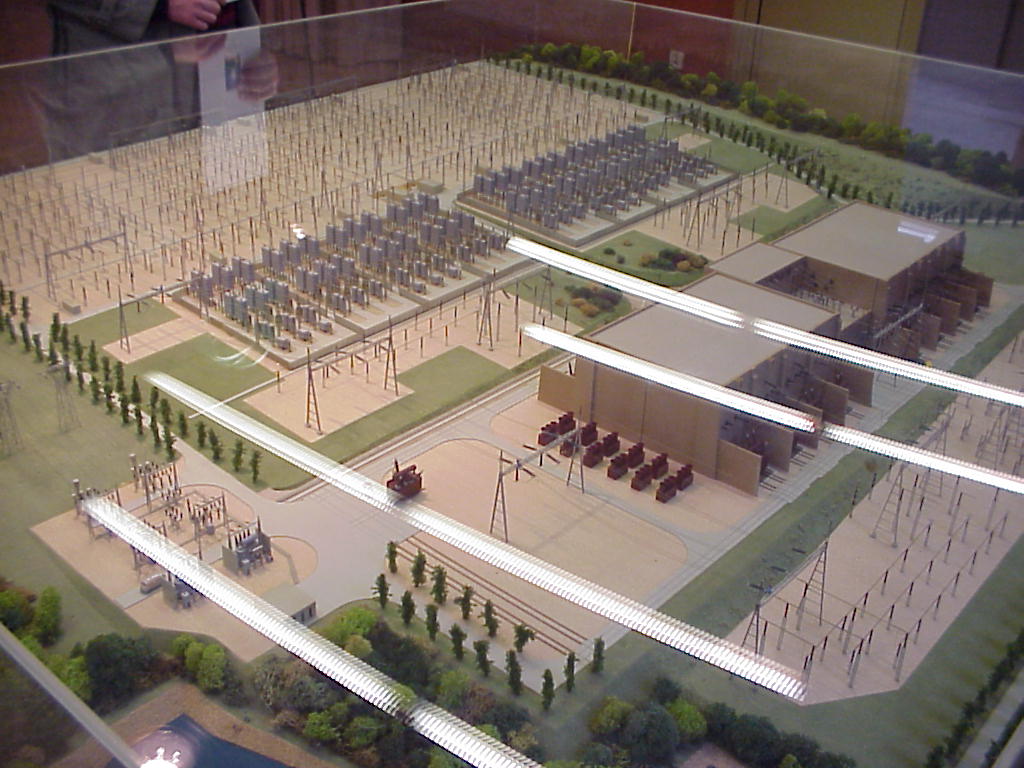

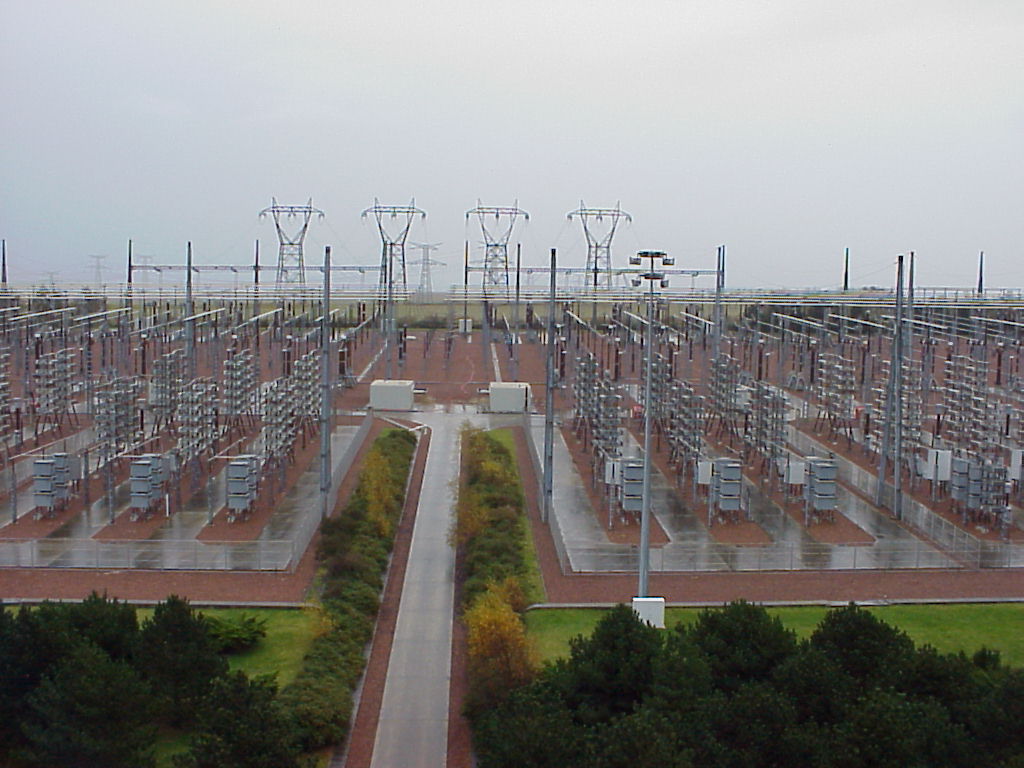

Vue d'ensemble (maquette) 4 arrivées 400 kV

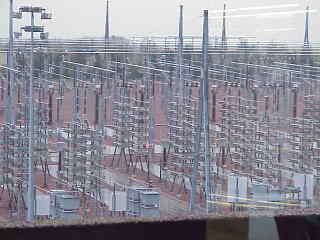

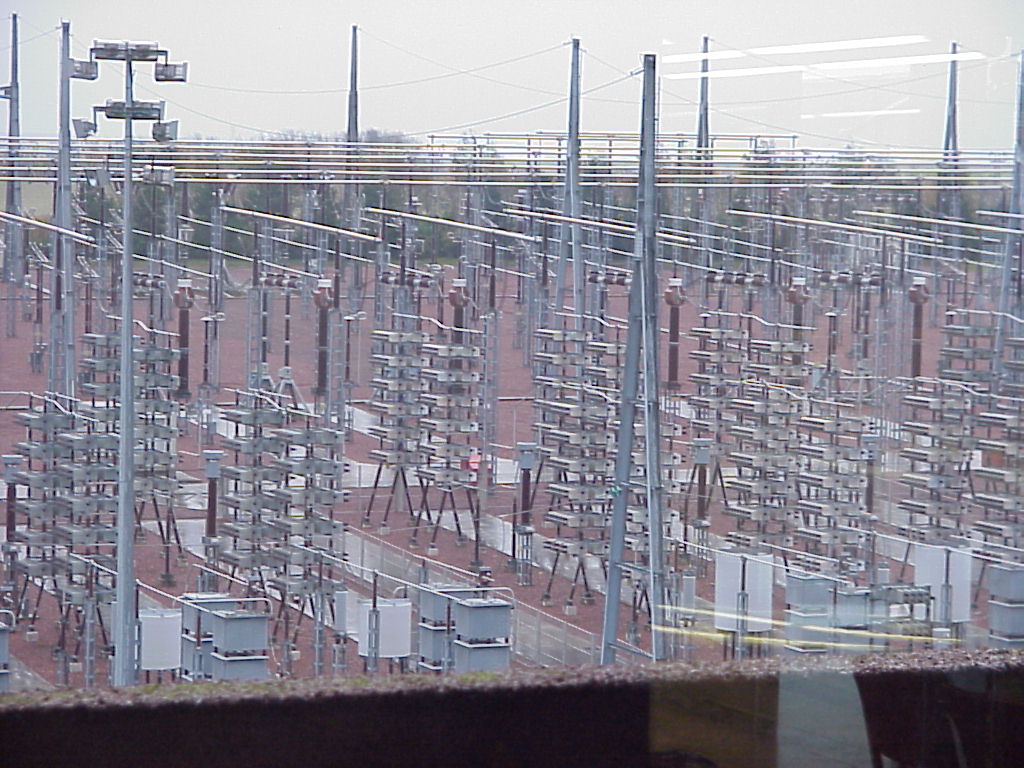

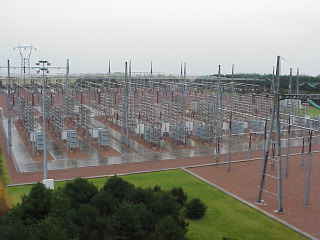

Un demi jeu de barres 400 kV Filtres anti-harmoniques

Les transformateurs et l'inductances d'un dipôle


Vidéo 1020 Ko - Un transformateur et une inductance

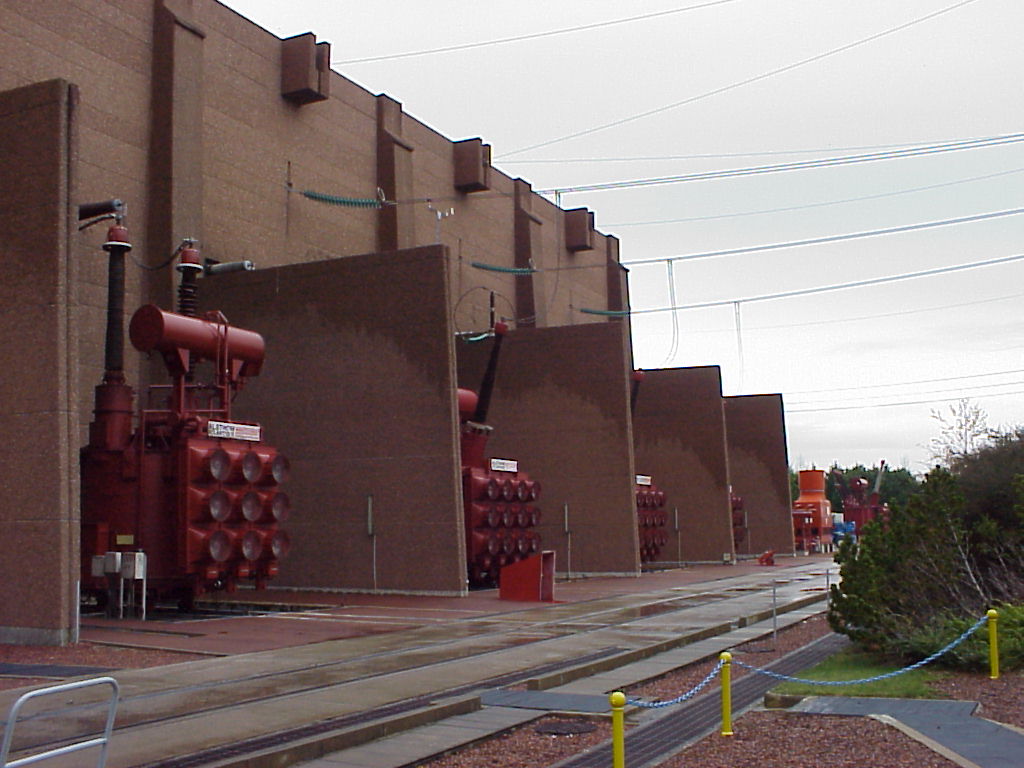

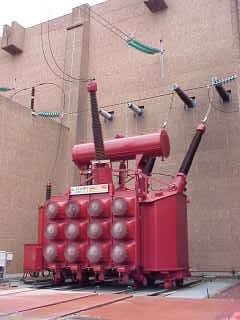

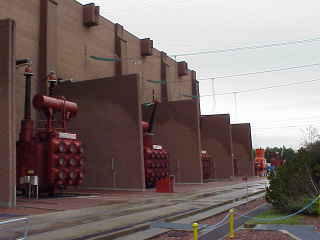

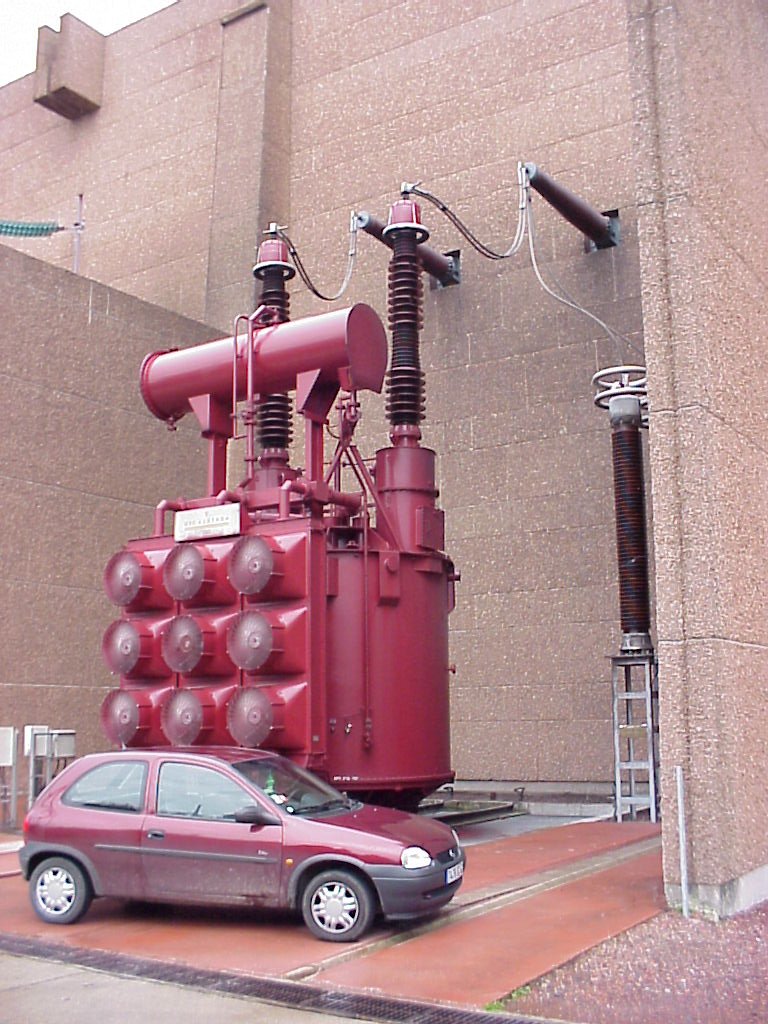

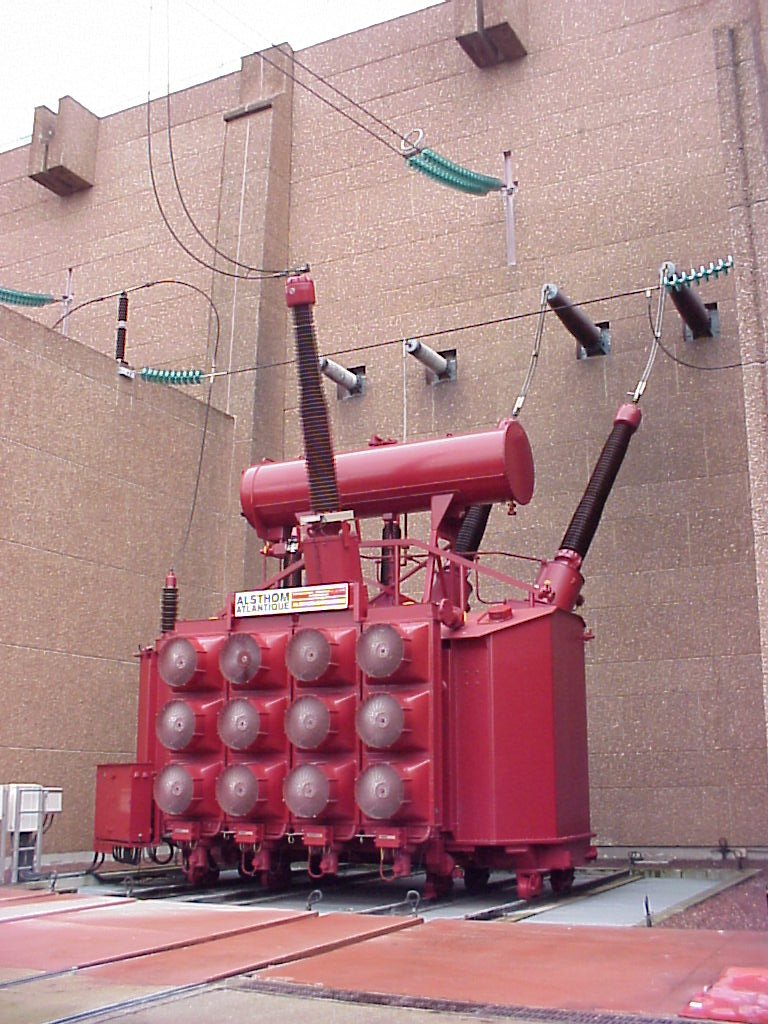

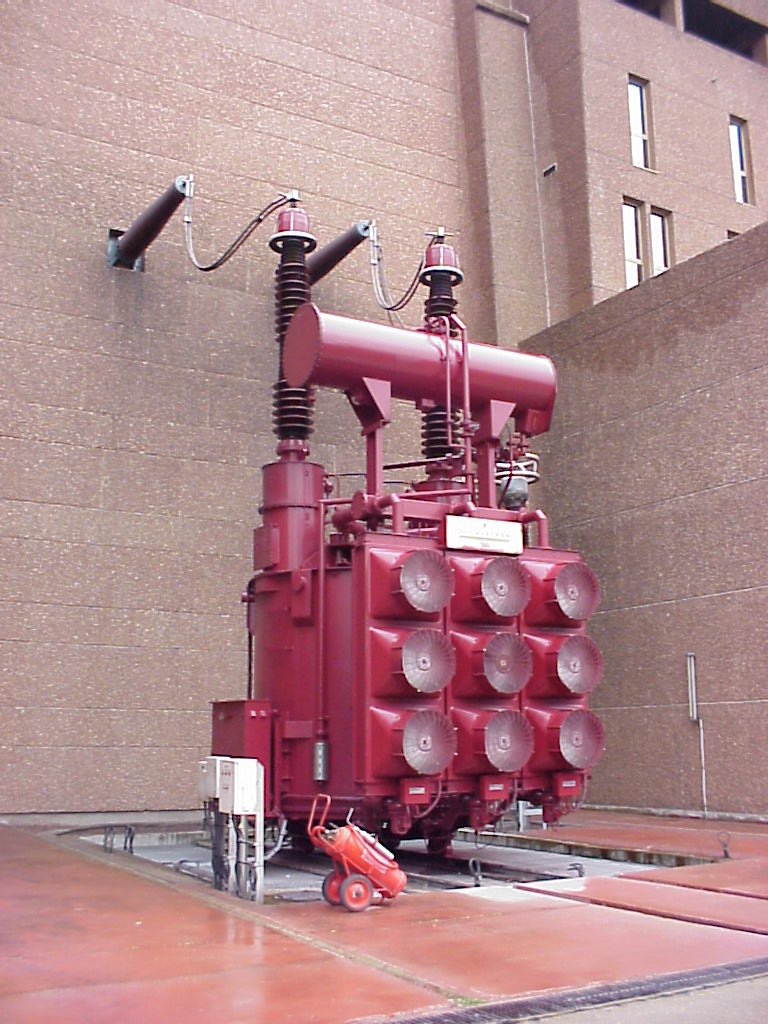

A l'extérieur : une inductance et 3 transformateurs Un des transformateurs

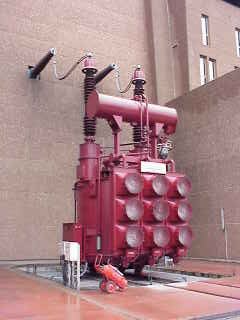

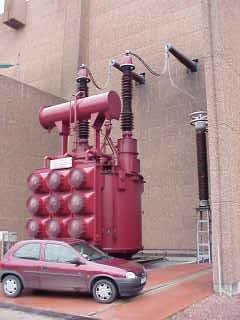

Inductance à air Inductance à air

Le dipôle redresseur 1000 MW


Vidéo 1276 Ko - Les 3 bras redresseurs et les tores de mesures

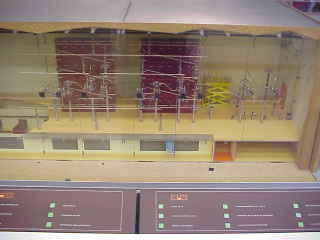

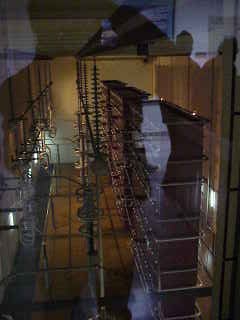

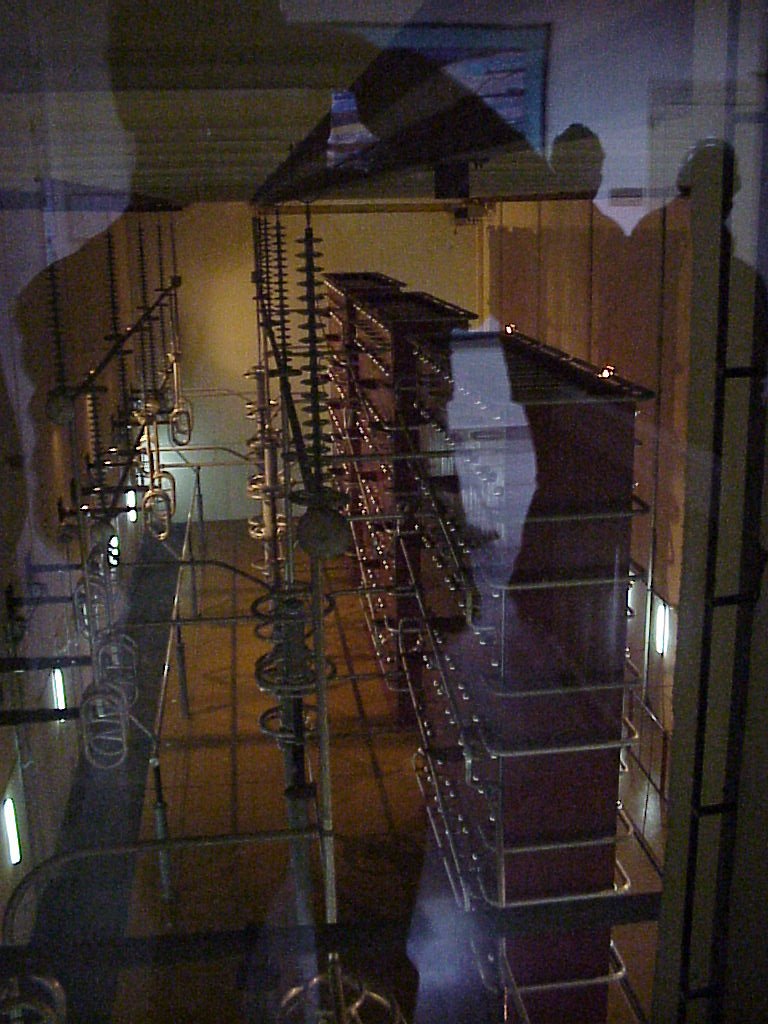

Vue d'ensemble du dipôle (maquette) La salle du redresseur

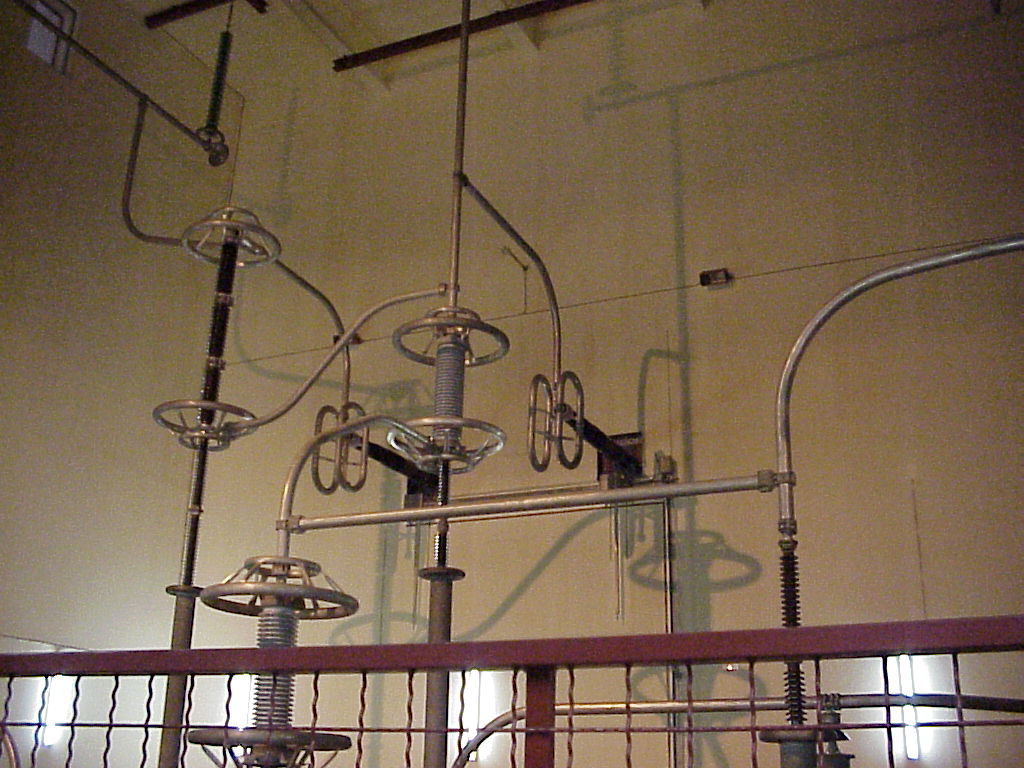

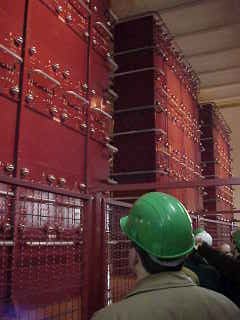

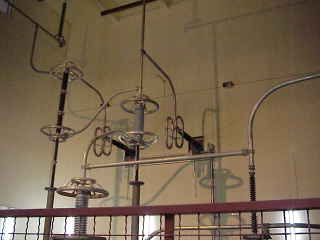

Les 3 bras du redresseur La connection avec l'inductance extérieur

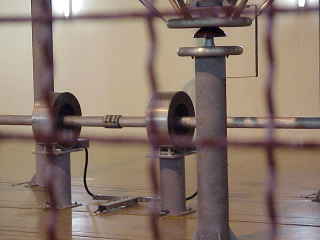

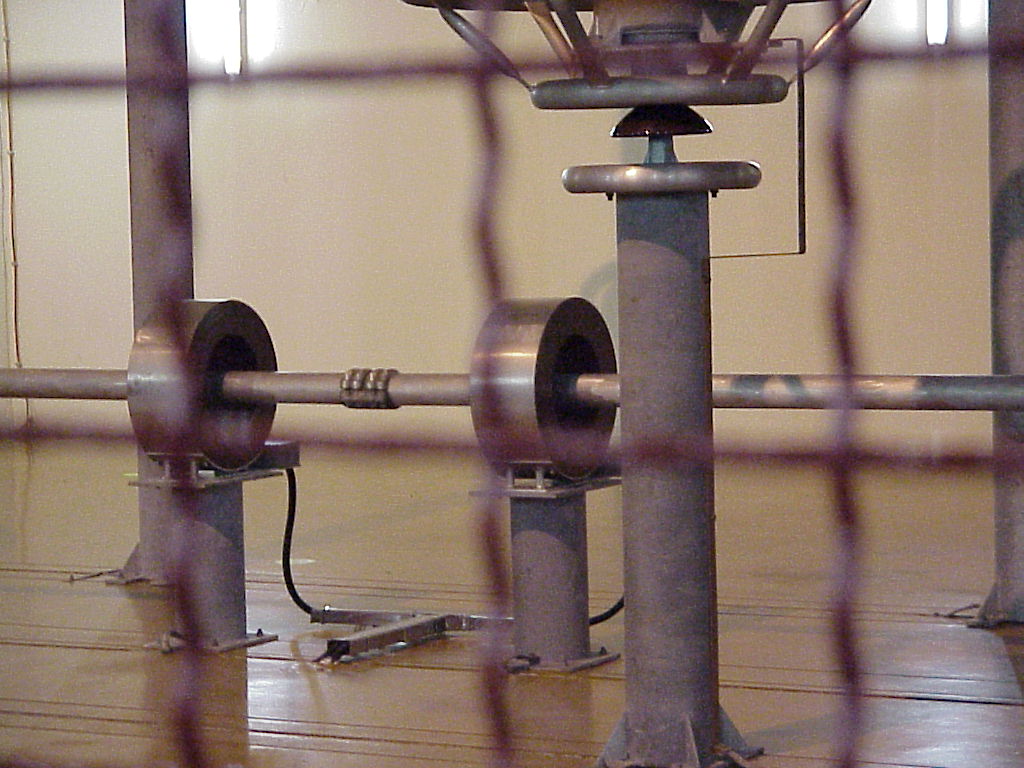

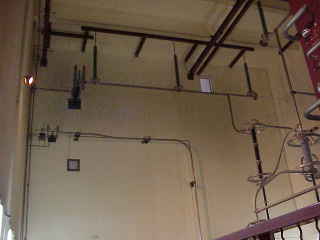

Mesures du courant (comptage et sécurités) La connection avec le départ CC

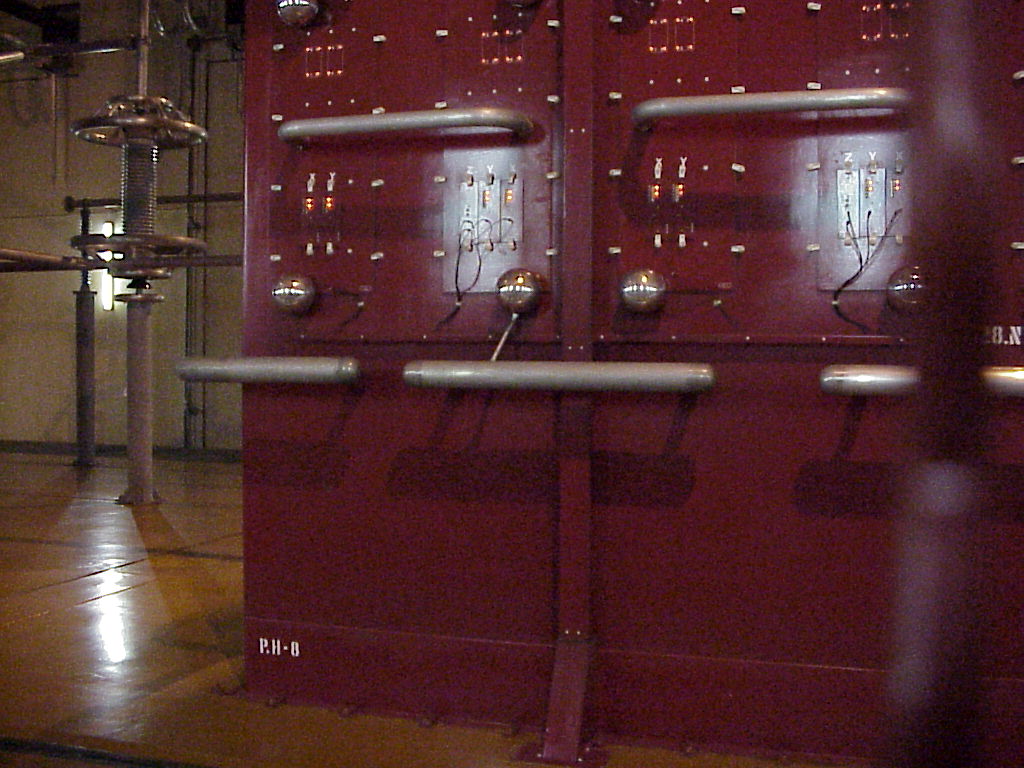

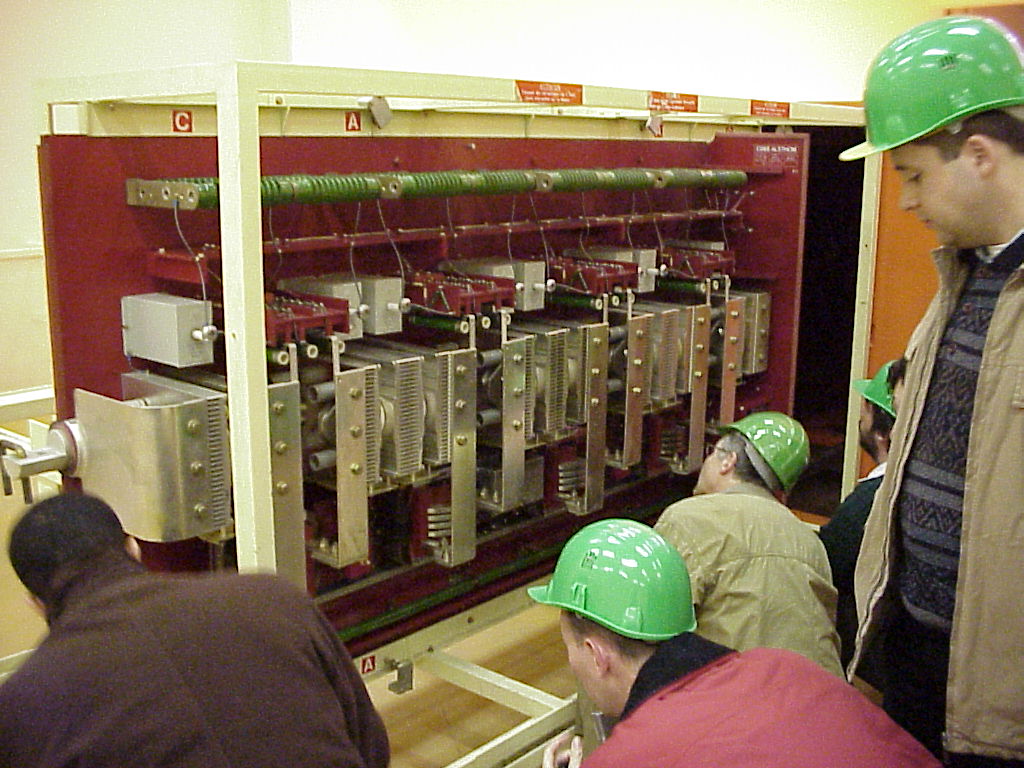

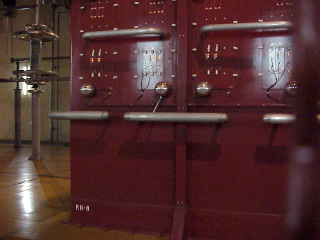

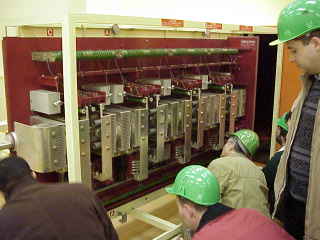

Un niveau du redresseur Un tiroir redresseur

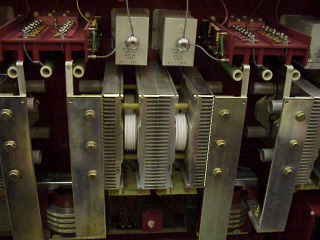

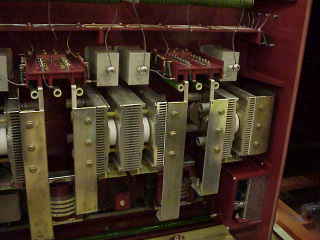

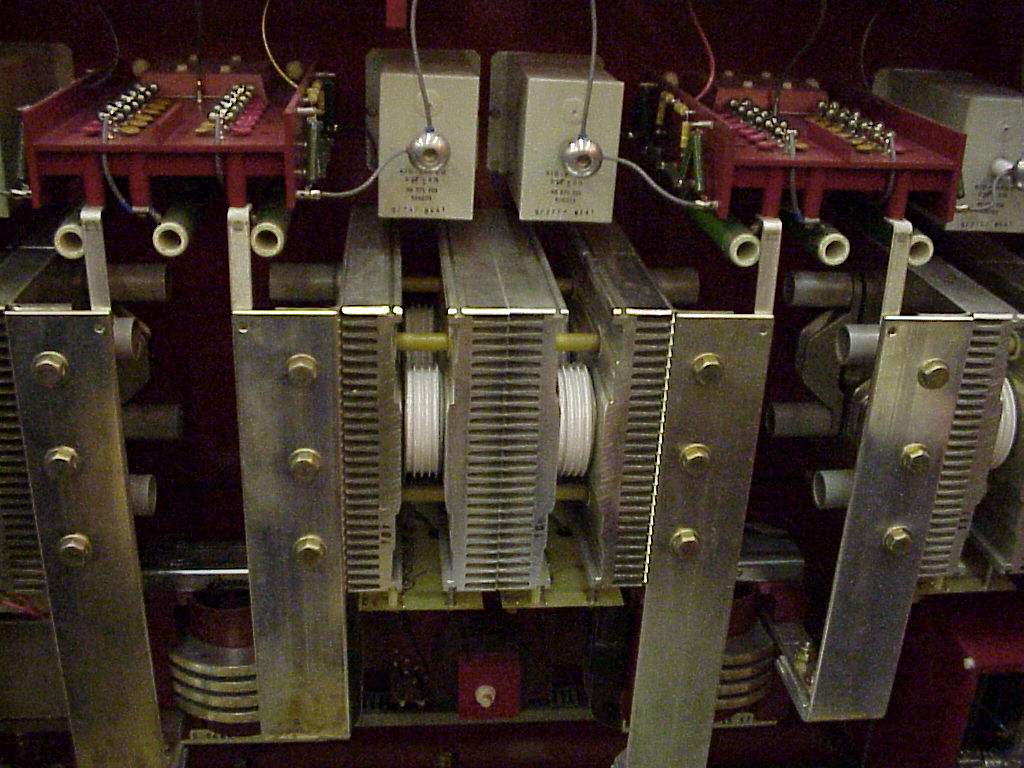

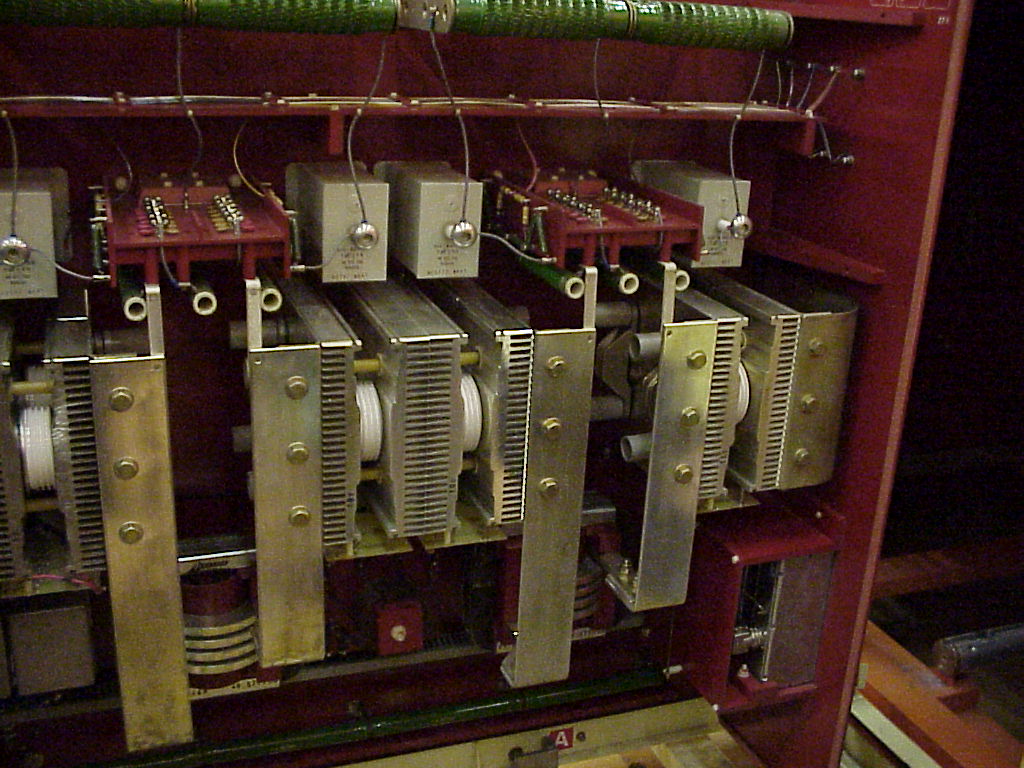

Circuits de protections des thyristors Assemblage des thyristors 77 mm

Le départ courant continu et les câbles

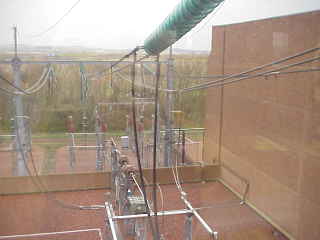

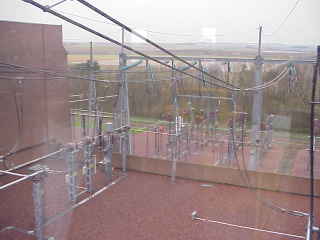

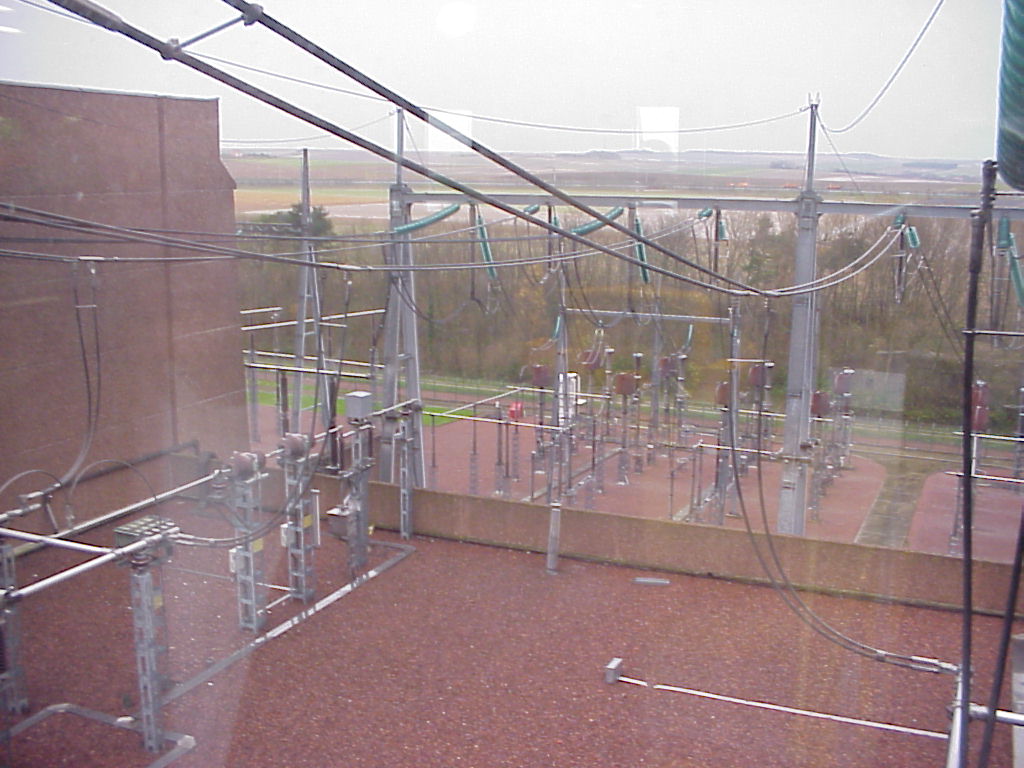

Départ courant continu dipôle 2 Départ courant continu dipôle 1

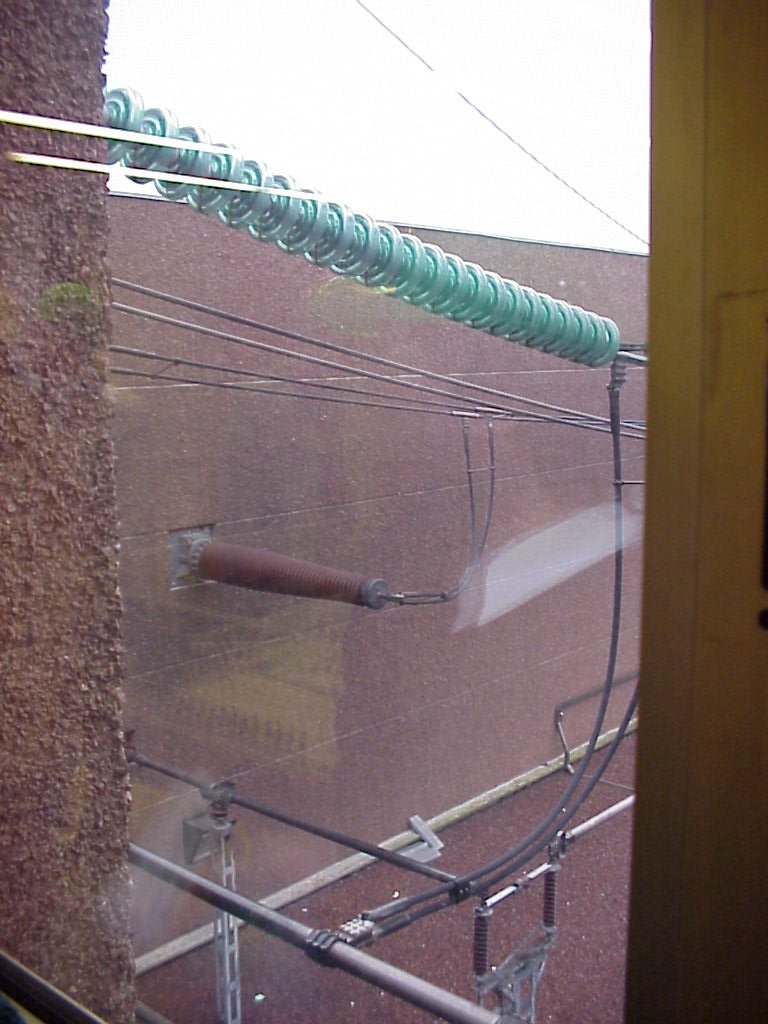

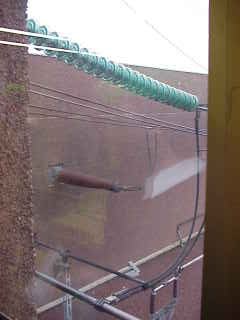

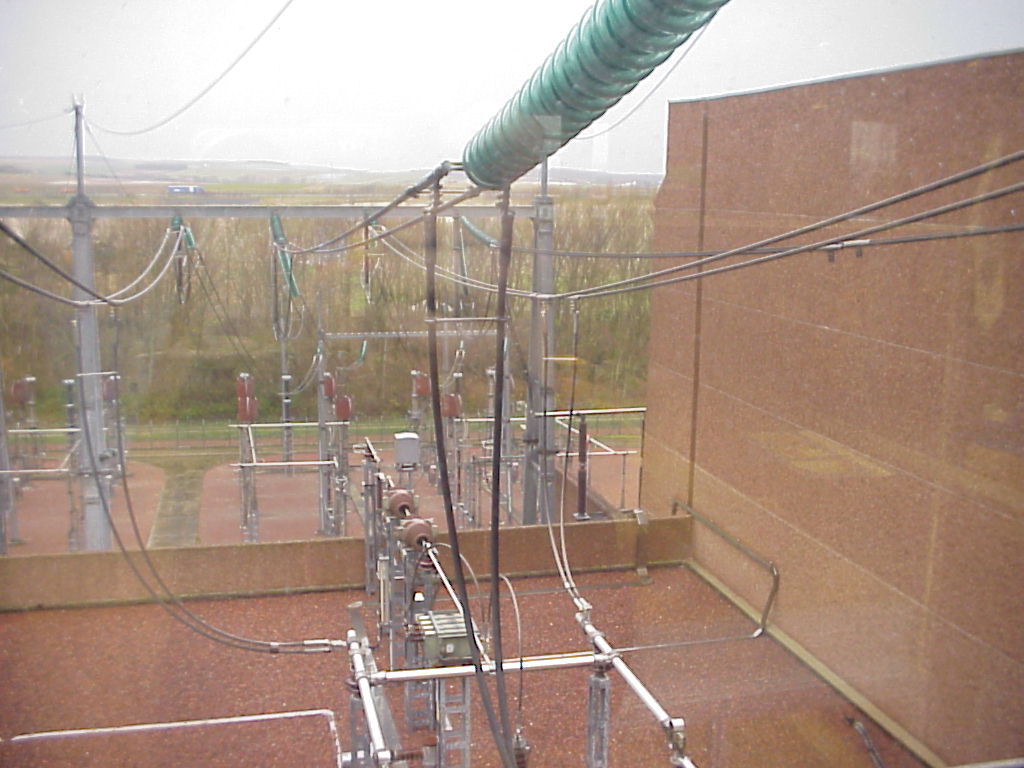

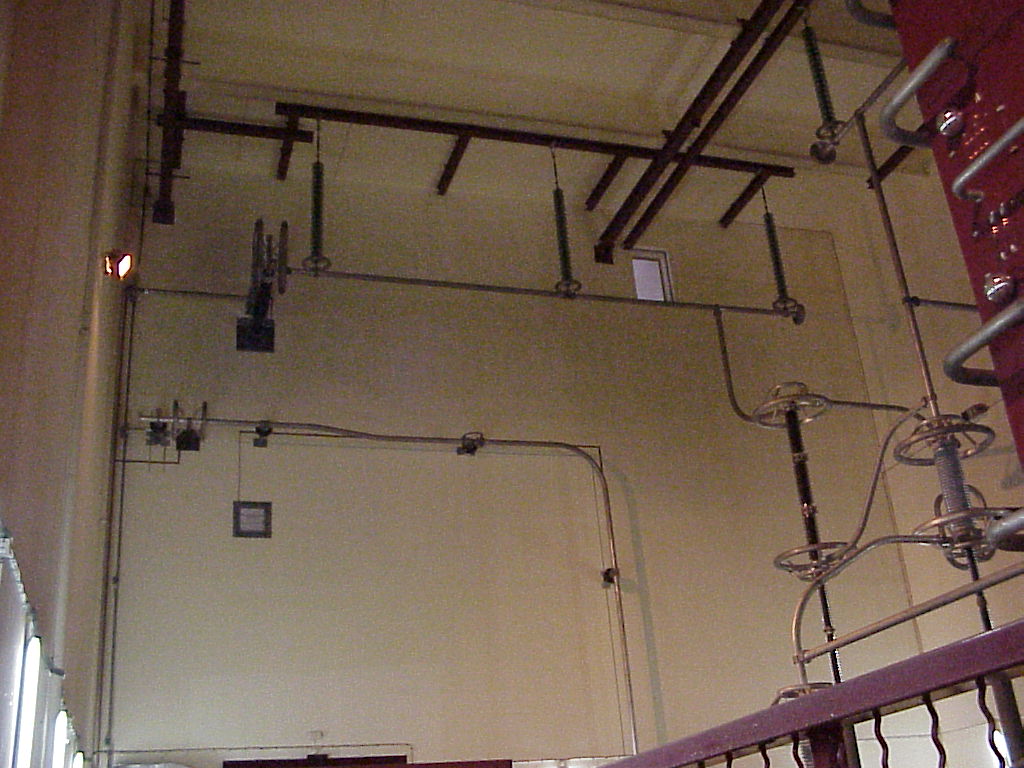

Connection extérieur de la sortie DC Connection intérieur de la sortie DC

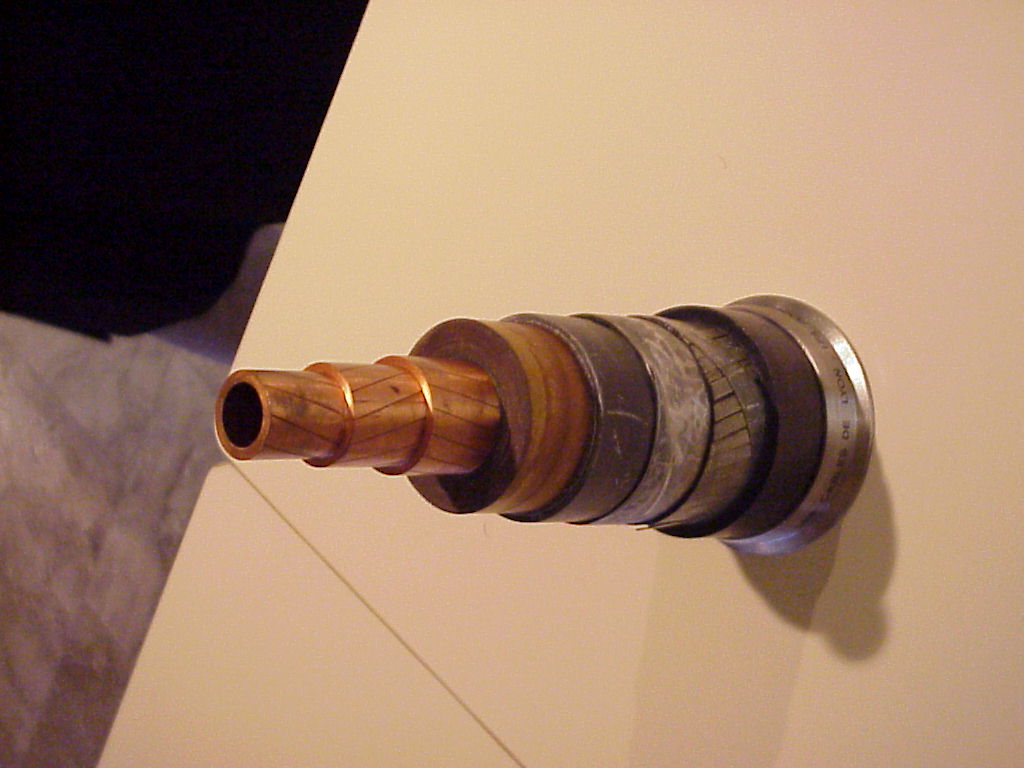

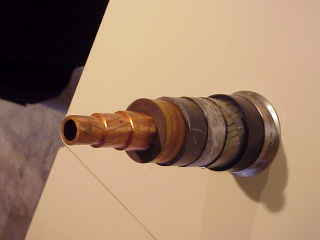

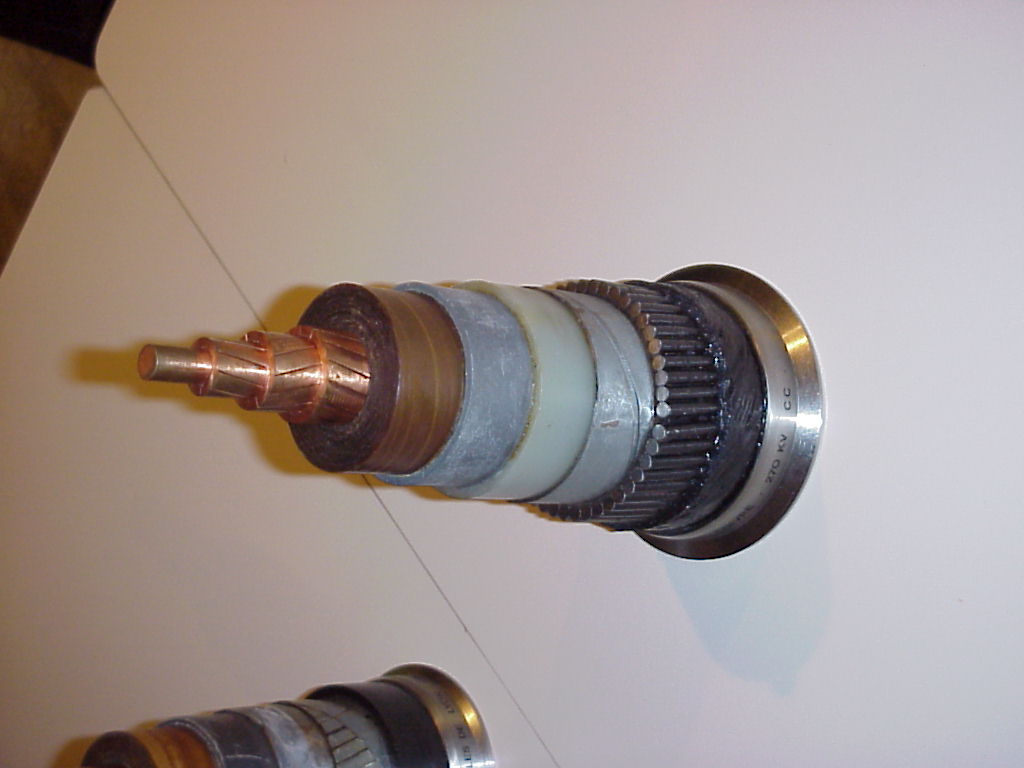

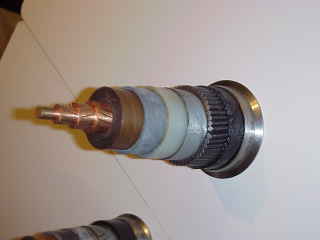

Câble enterré (âme centrale creuse) Câble sous marin

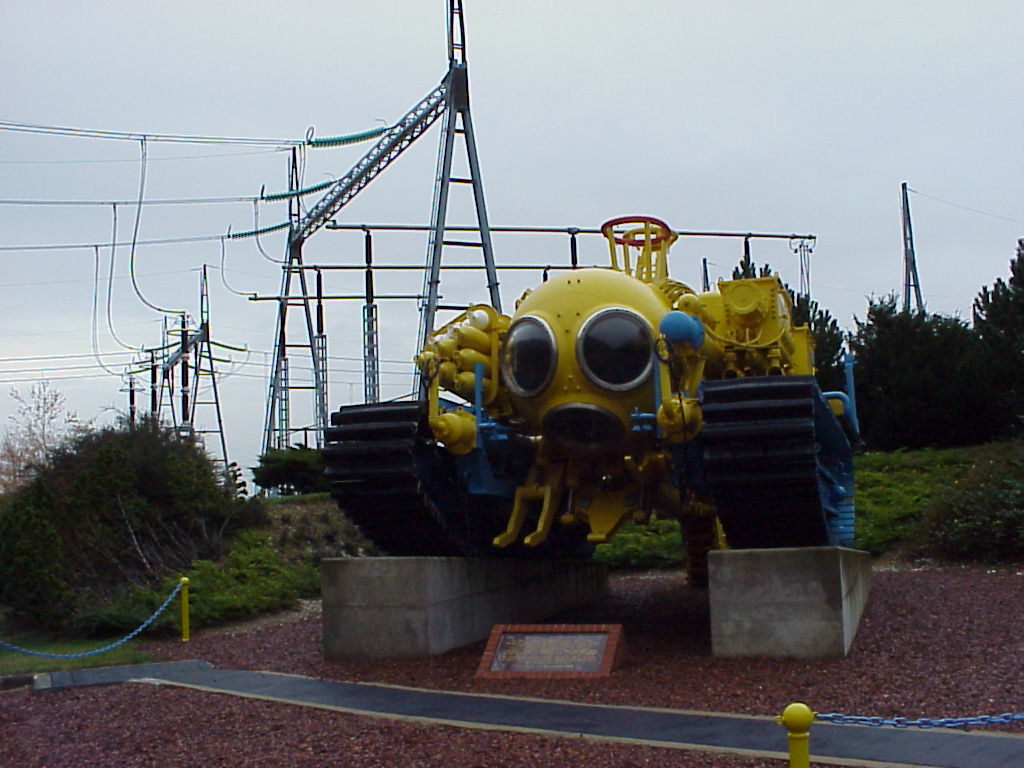

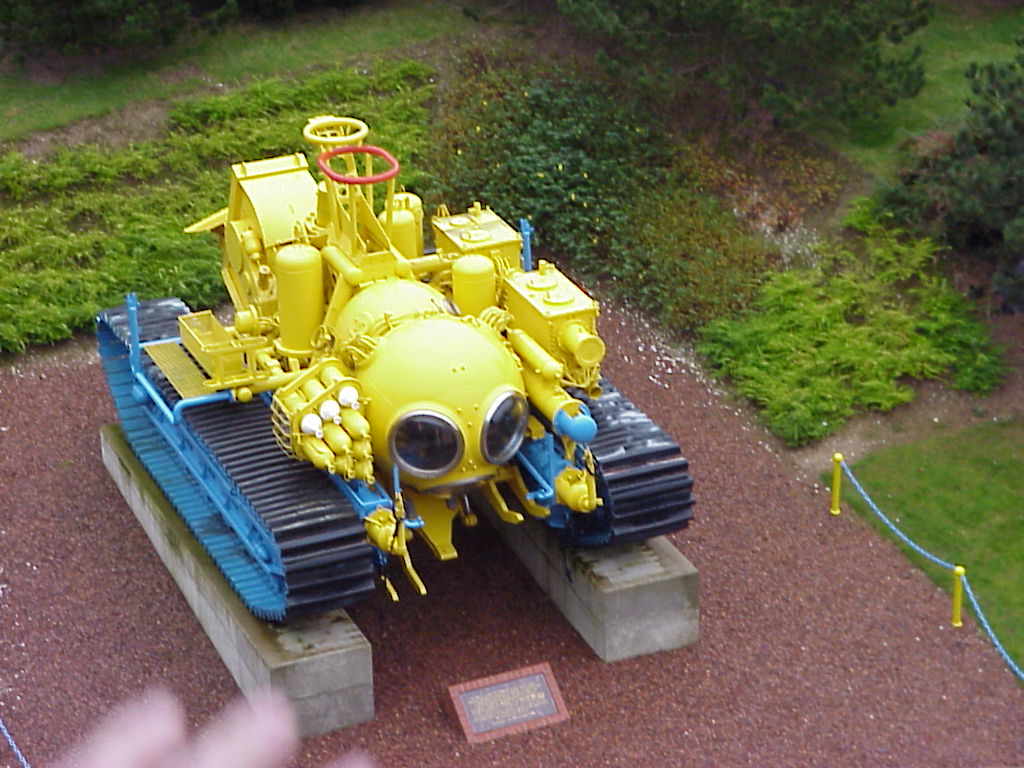

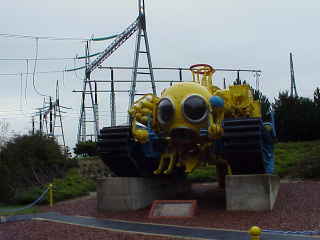

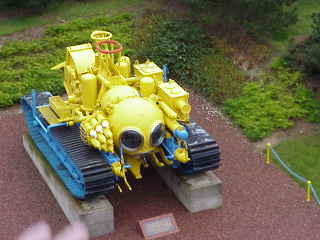

Enfouisseur de câble sous-marin Enfouisseur de câble sous-marin

La salle de contrôle

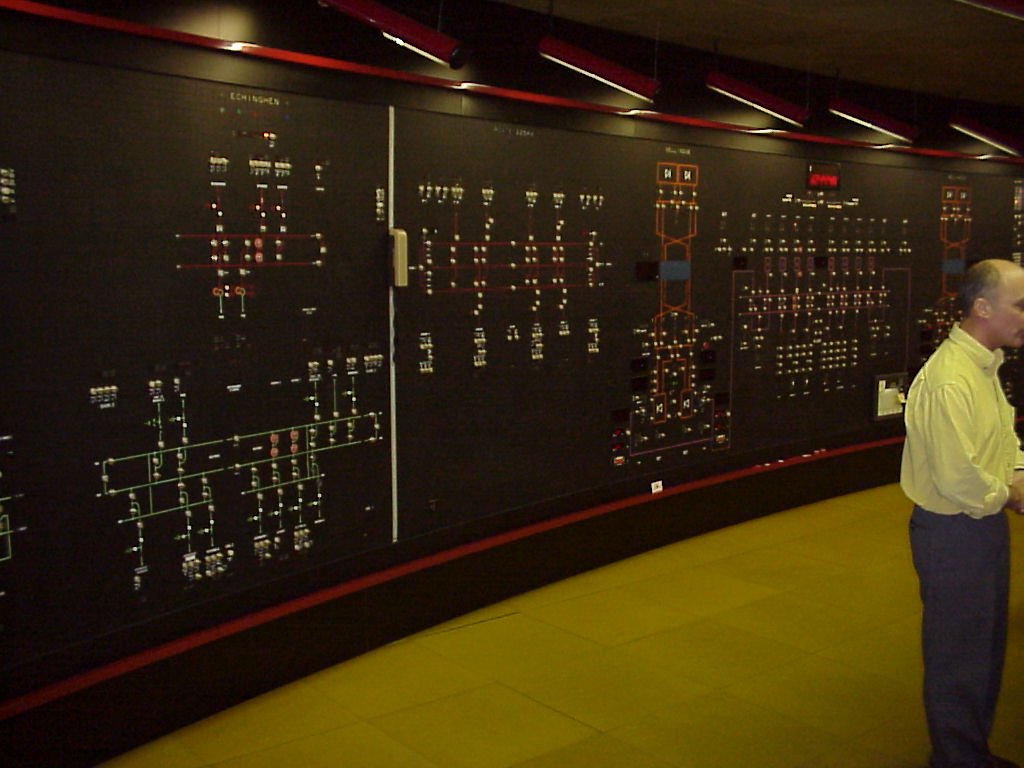

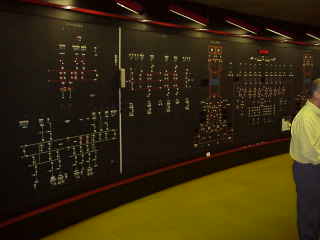

Vue d'ensemble de la salle

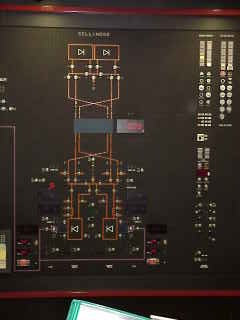

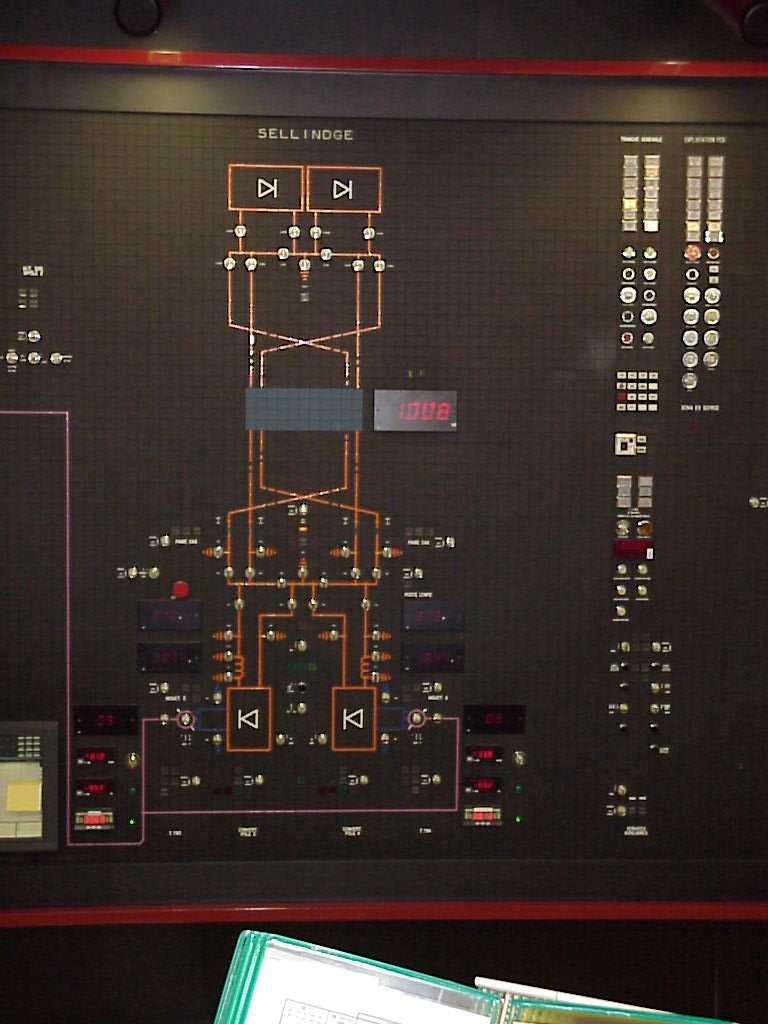

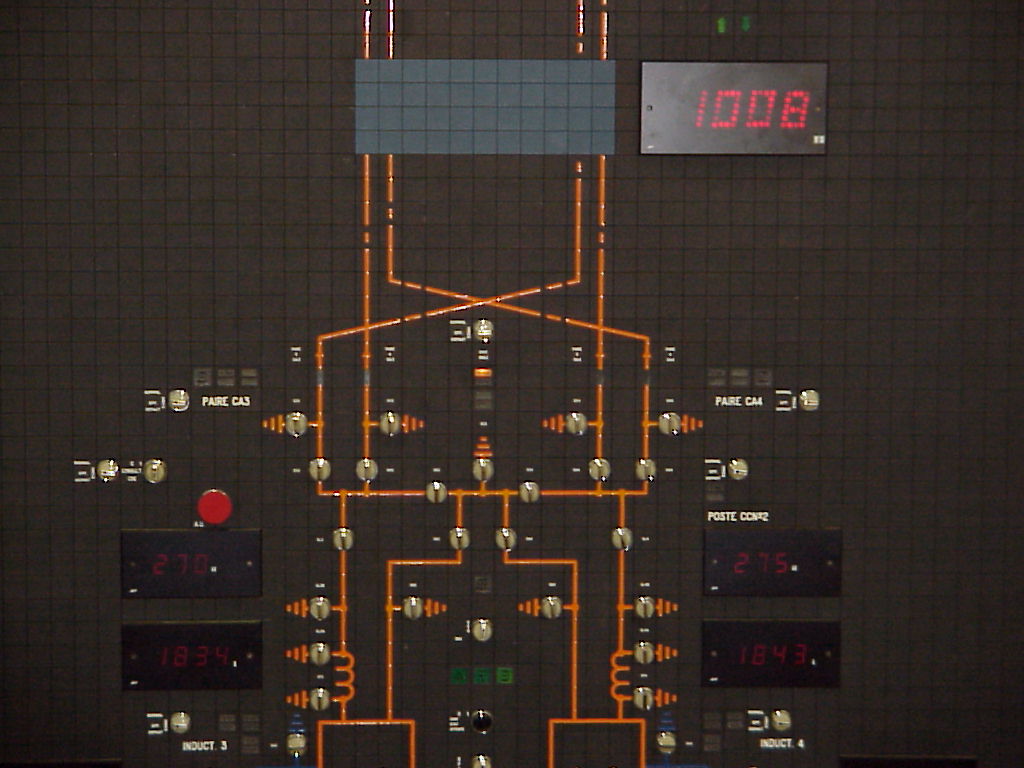

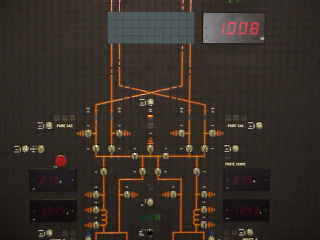

Contrôle du redresseur 1 Consommation à 10h40 (1008 MW)
