Info : Le volet reste bloqué, comme si le moteur n'avait pas assez de puissance.

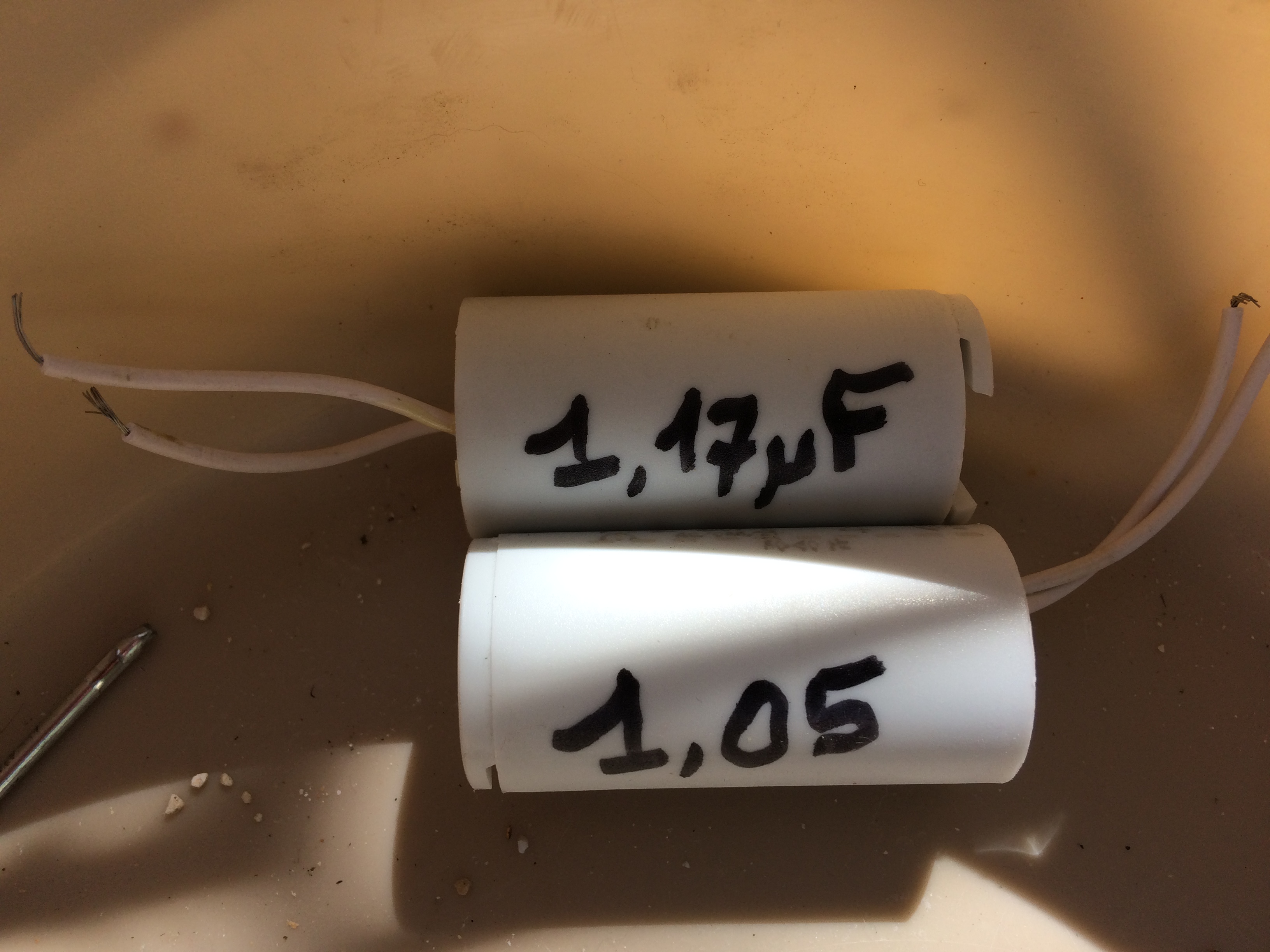

Info : Il faut alors changer le condensateur de démarrage du moteur. D'une valeur nominale de 4 uF, les 2 condensateurs que j'ai démontés n'avaient plus qu'une capacité d'environ 1 uF...
Info : Ceci peut être dû à un vieillissement des condensateurs, accéléré par la température et/ou les surtensions sur le réseau 230V (foudre, coupure électrique...).

Vers : Recherche du 13 août 2021 - Concernant l'inverseur filaire Bubendorf
Vers : Recherche du 24 décembre 2020 - Moteur ID2 volet roulant Bubendorff
Vers : Recherche du 14 mai 2020 - LE SITE de Romain PLANEL !
Vers : Recherche du 15 août 2018
Vers : Quelques vidéos
Vers : Quelques photos pour le démontage
Vers : Documentation des composants

Info : https://bricolage.linternaute.com/forum/affich-121020509-volet-bubendorff-demontage-moteur-de-son-support#jAjaxMessage
Lien : 2021-01-15-Contribution-Internaute.pdf - 1 page, 131 ko, le 15 janvier 2021.

Info : un tuto complémentaire pour des volets BUBENDORFF mono id par Daniel MASSIAS.
Lien : Tuto-Volet-Roulant-Bubendorff-Mono-ID-12-2020.pdf - 6 pages, 3298 ko, le 2 décembre 2020.

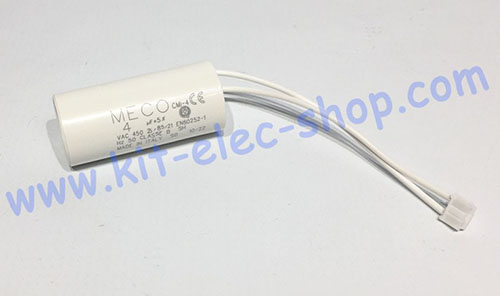

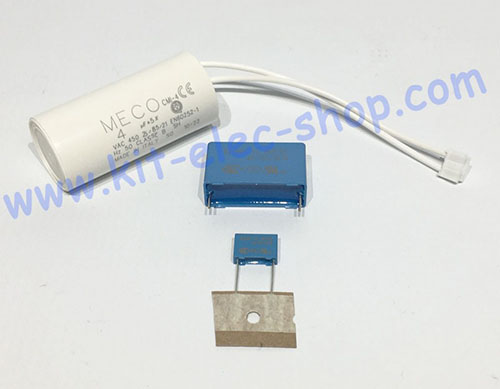

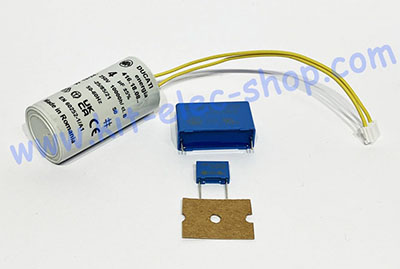

Info : En novembre 2022, le "Condensateur Nouveau" est arrivé ! Un condensateur MECO de 4uF 450V est de nouveau disponible avec un connecteur JST !

Info : https://www.kit-elec-shop.com/fr/composants-electroniques/5589-condensateur-de-demarrage-4uf-450v-meco-connecteur-jst.html
Info : https://www.kit-elec-shop.com/fr/composants-electroniques/4621-kit-de-condensateurs-4uf-meco-jst-pour-volet-roulant-electrique.html

MECO-4uf-450v-JST-13.jpg - 32 ko.MECO-4uf-450v-KIT-13.jpg - 32 ko.

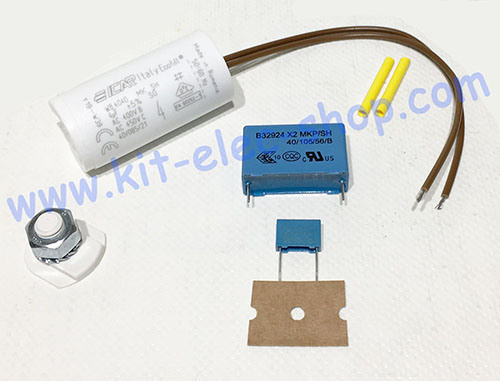

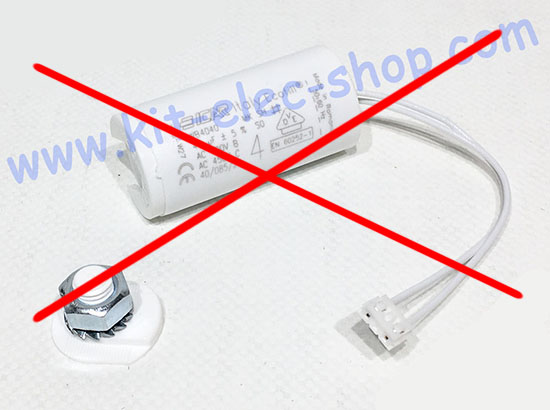

Info : Depuis fin 2020, le fabricant ICAR a définitivement cessé toutes activités. Les condensateur ICAR ne sont plus disponible...
Info : Il faudra donc jouer du fer à souder pour conserver le connecteur JST d'origine et souder les fils sur le nouveau condensateur.

Info : https://www.kit-elec-shop.com/fr/composants-electroniques/3029-kit-de-condensateurs-icar-pour-volet-roulant-electrique.html



Info : un site très utile : https://romain.planel.fr/reparation-carte-electronique-volet-roulant-bubendorf/

Info : Vous cherchez un réparateur ? https://www.jesuisreparateur.fr


Recherche du 15 août 2018

TOP

Site : https://www.google.fr/search?q=volet+roulant+bubendorff
Site : https://www.bubendorff.com/

Site : http://www.sav-volet.fr/post/piece-detachee-volet-bubendorff-notice-moteur-id


Quelques vidéos

TOP

Site : https://www.youtube.com/results?search_query=volet+roulant+Bubendorff

Lien : https://www.youtube.com/watch?v=KTZh30mhhrQ

Lien : https://www.youtube.com/watch?v=4iamHXI2-PY

Lien : https://www.youtube.com/watch?v=XbjmKIK0vEk


Recherche du 14 mai 2020 - LE SITE de Romain PLANEL !

TOP

Site : https://romain.planel.fr/reparation-carte-electronique-volet-roulant-bubendorf/


Recherche du 24 décembre 2020 - Moteur ID2 volet roulant Bubendorff

TOP

Site : http://usinages.canalblog.com/archives/2018/12/28/36973177.html


Recherche du 13 août 2021 - Concernant l'inverseur filaire Bubendorf

TOP

Info : de la part de Philibert :
Info : L'utilisateur pointe là aussi un possible pb de capa interne dans le boîtier. Dans mon cas, la capa 1uF/305V était effectivement en fin de vie.
Info : Il faut presque tout démonter, accéder au condo par le dessus, sectionner les pattes du condo pour ensuite ressouder le nouveau sur les pattes restées soudées sur la carte..
Info : Pour désouder complètement le composant, il faut déclipser la carte "mère" au fond du boîtier, et il y a un risque de casse des ergots...
Lien : https://www.kit-elec-shop.com/fr/composants-electroniques/2558-condensateur-x2-1uf-305v.html



Quelques photos pour le démontage

TOP

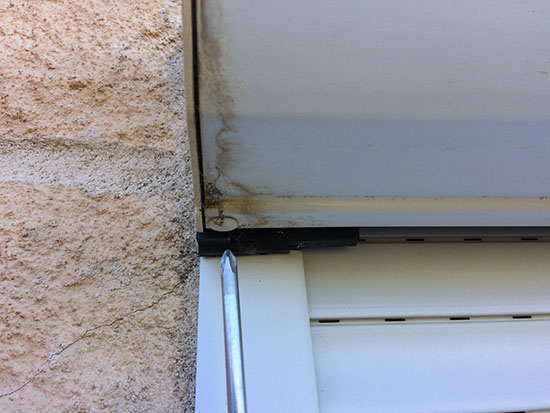

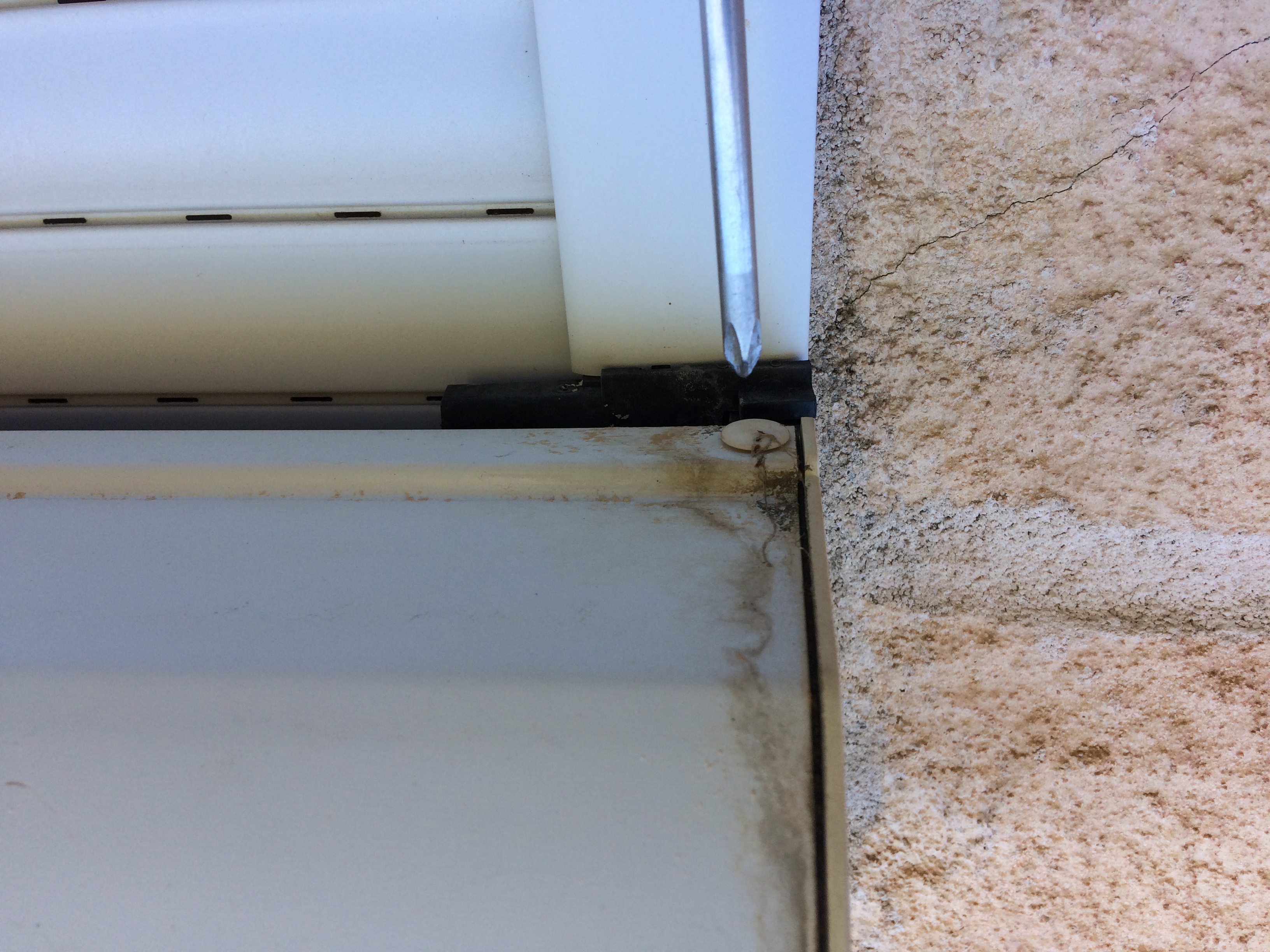

Info : Sur le coffre du volet roulant, il faut enlever les 2 vis cruciforme qui fixe la tôle de protection.
Info : Les vis sont protégées par des petits bouchon blanc qui se désagrègent s'ils sont trop vieux :
Demonter-2-vis-cruciforme



Info : Après avoir abaisser complètement le volet, les lames sont maintenues sur le tube galavanisé octogonal par 2 platines en plastique.

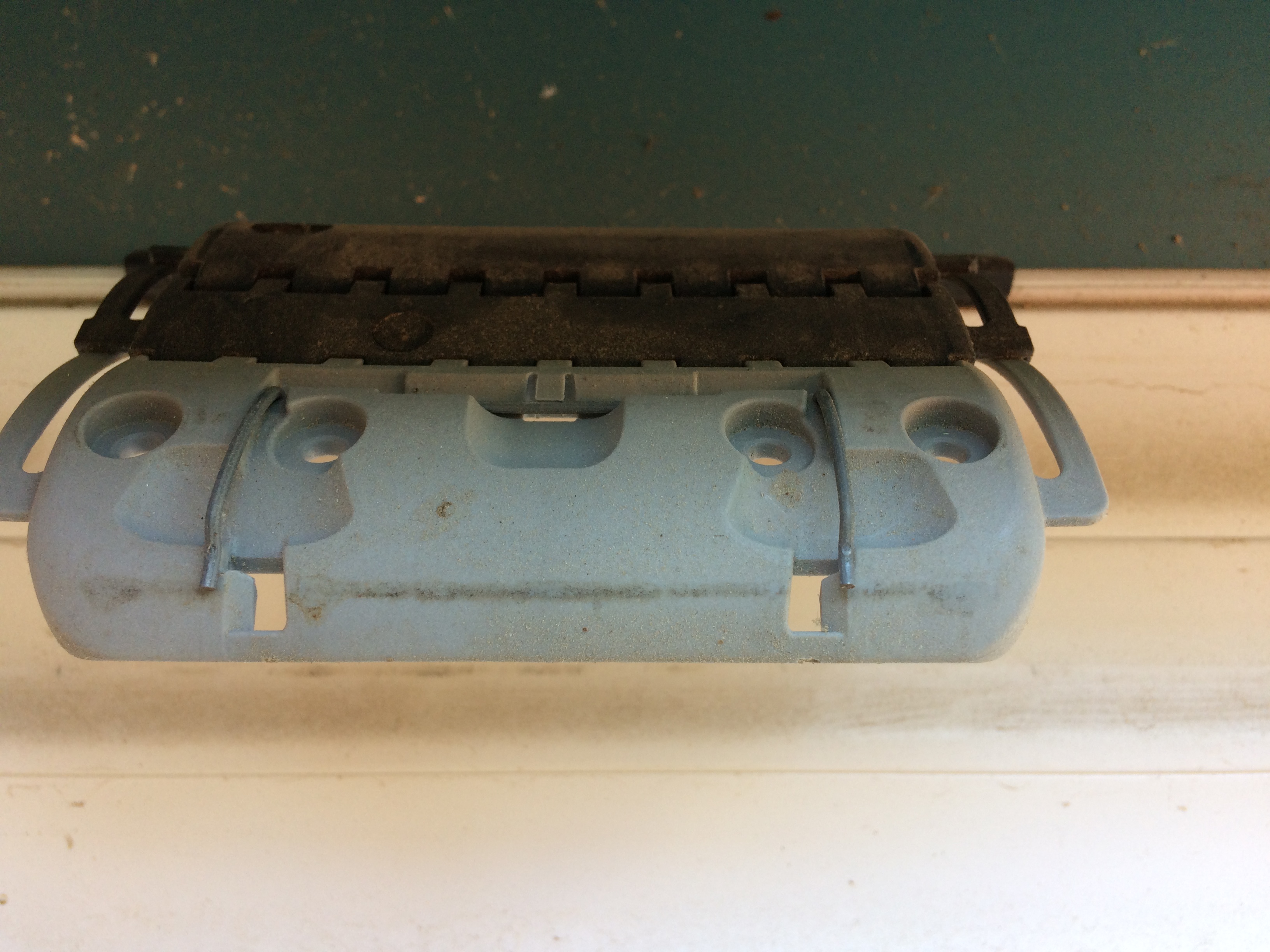

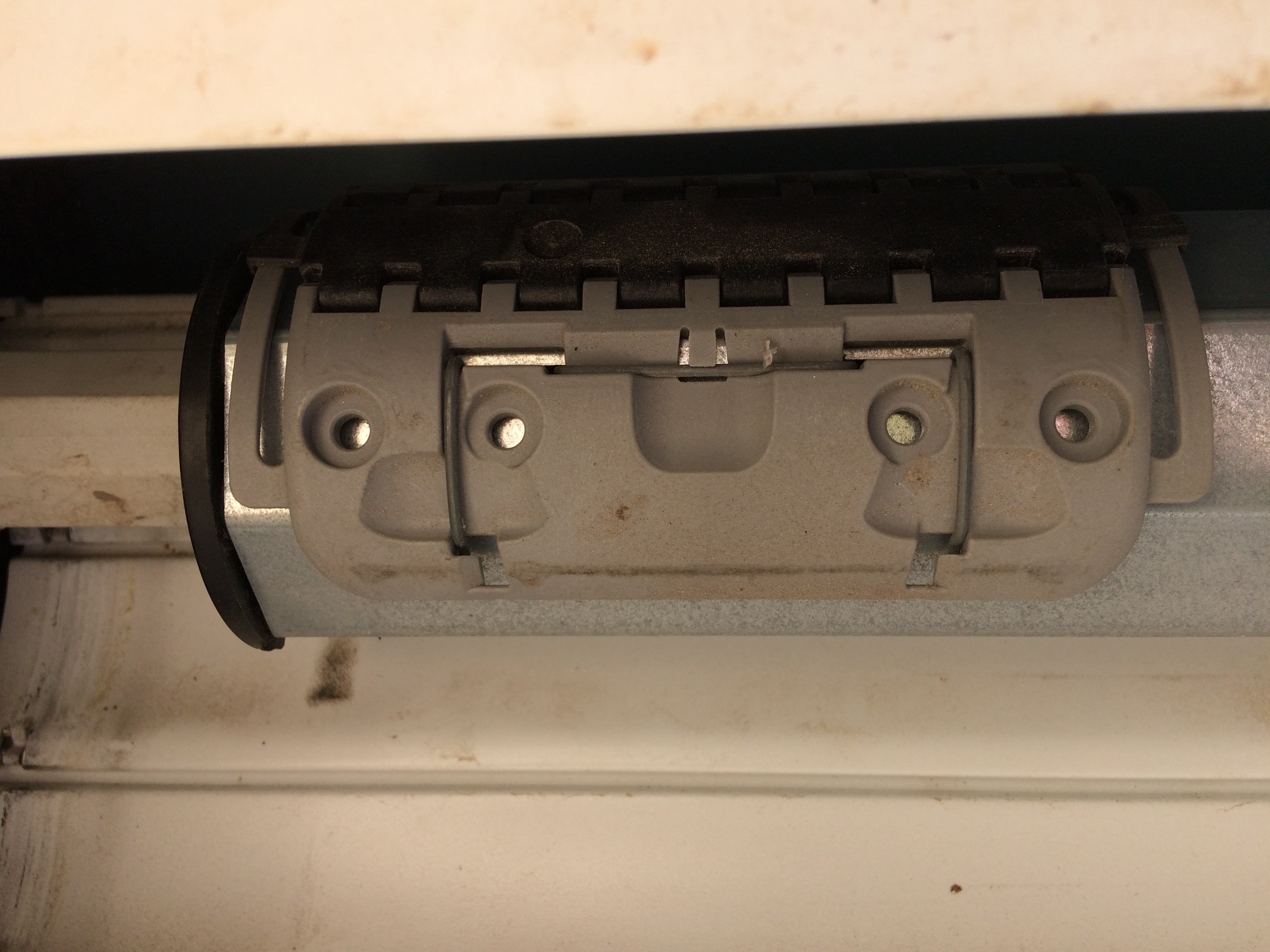

Info : Il faut de-clipser les 2 tiges métalliques pour libérer les lames :
Enlever-les-clips-1
Enlever-les-clips

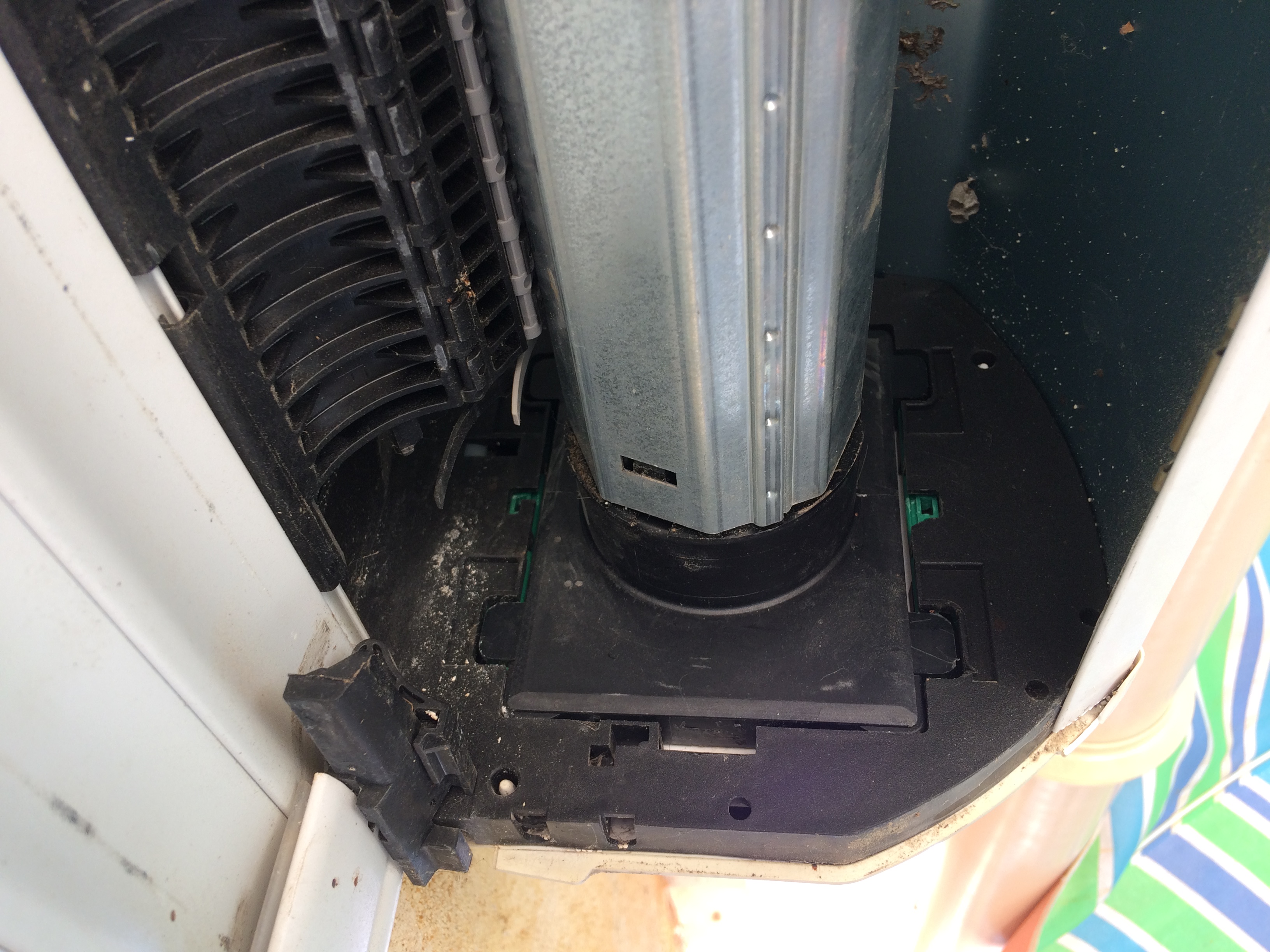

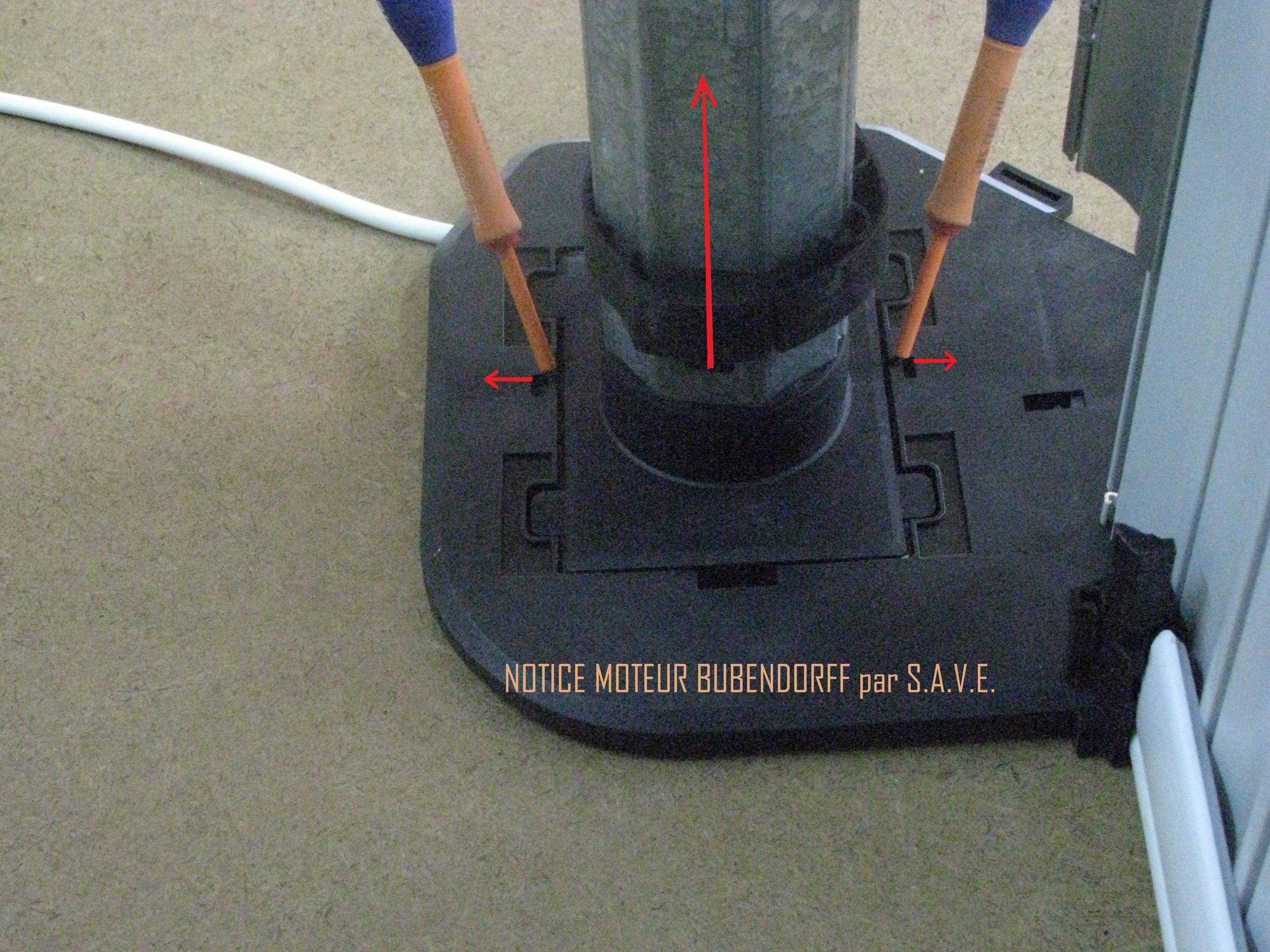

Info : Pour dérouiller la platine du moteur de son embase, il faut ecarter les 2 tiges verte a l'aide de 2 tournevis :
Principe-demontage-embase-moteur
Principe-demontage-embase-moteur-2

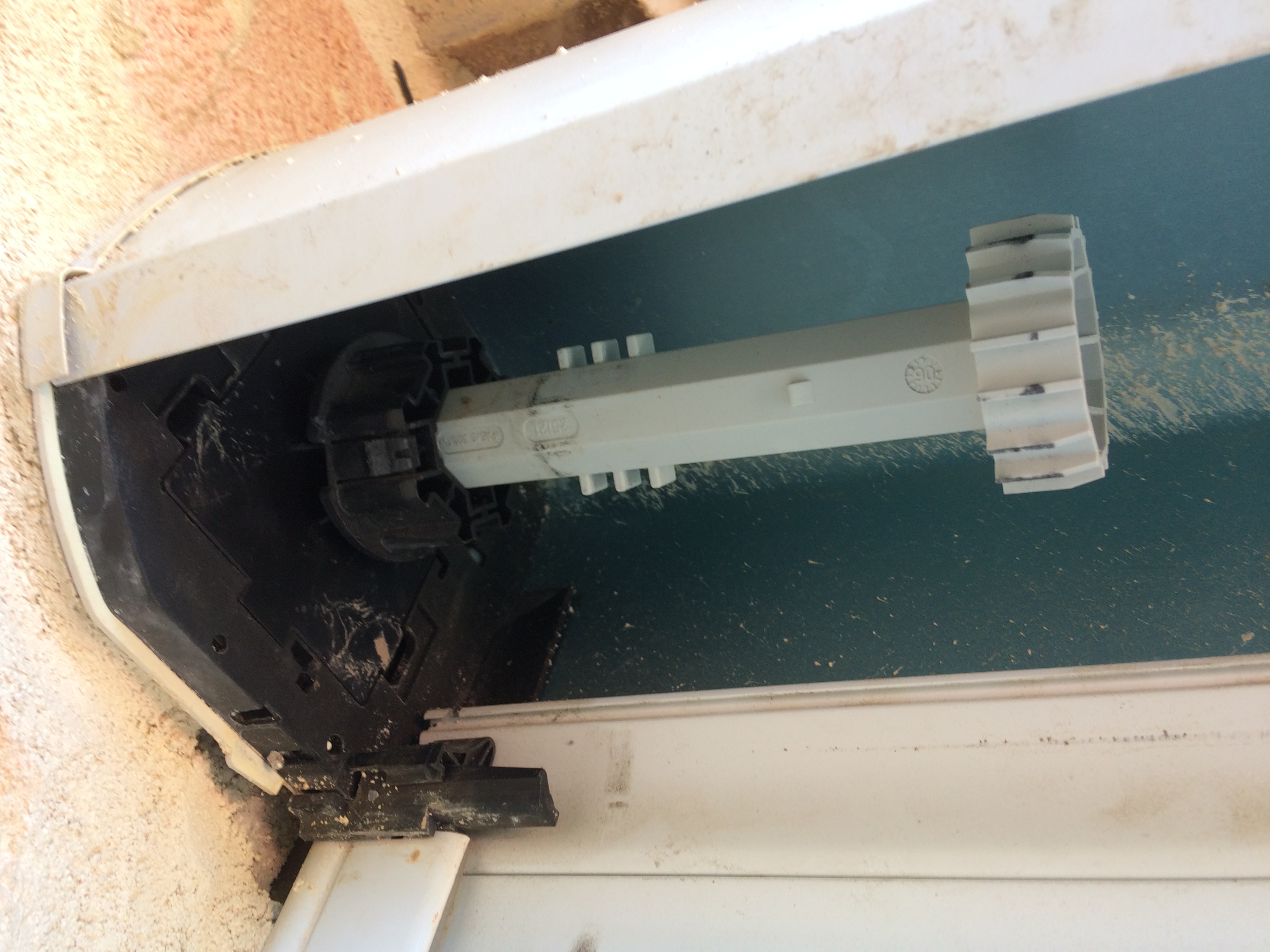

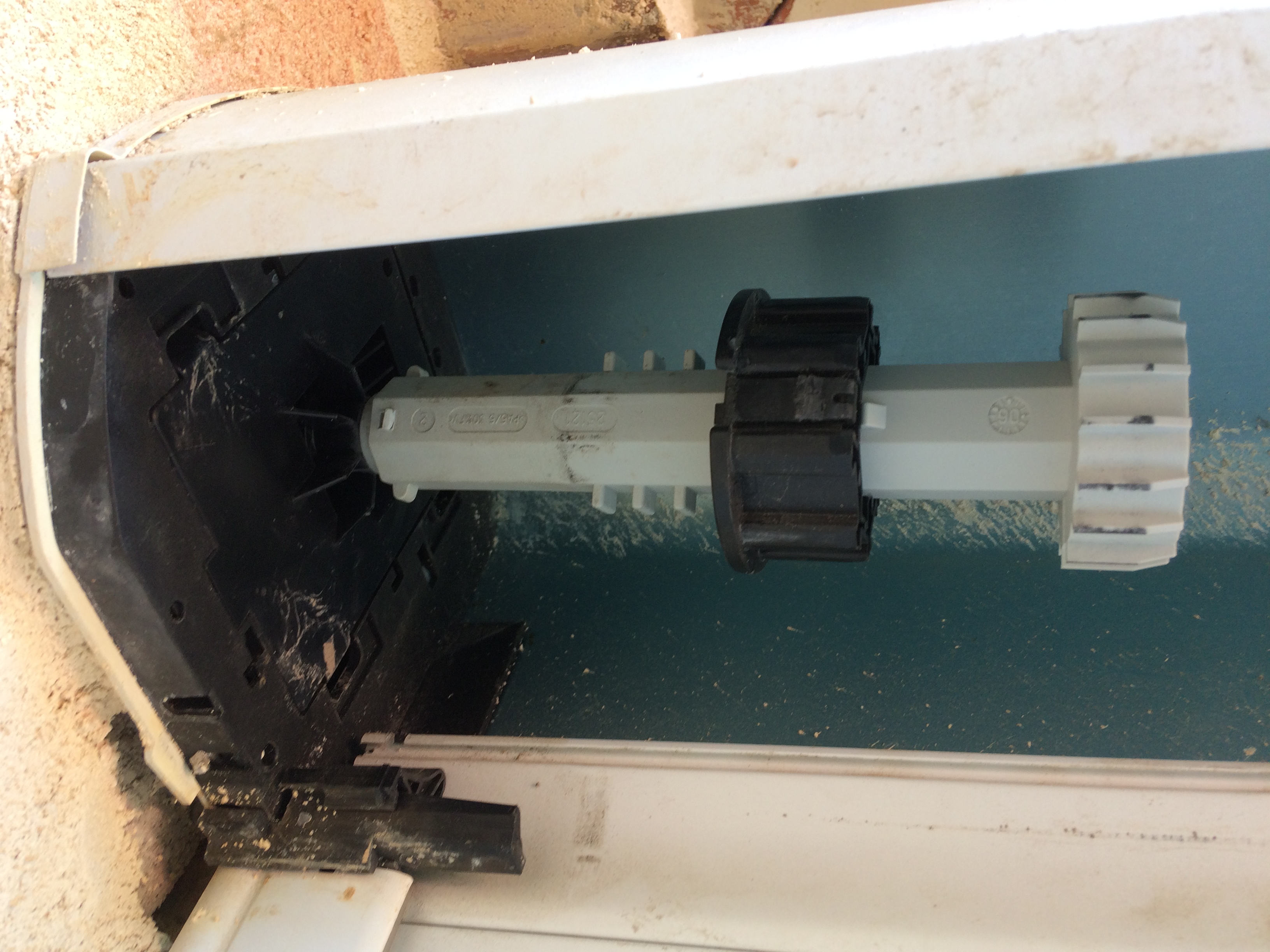

Info : Le pivot du coté opposé au moteur reste sur le bâti. Il dispose d'une bague octogonale coulissante :
Info : La partie blanche reste en place sur le volet (on doit pouvoir enlever l'embase comme celle coté moteur...)

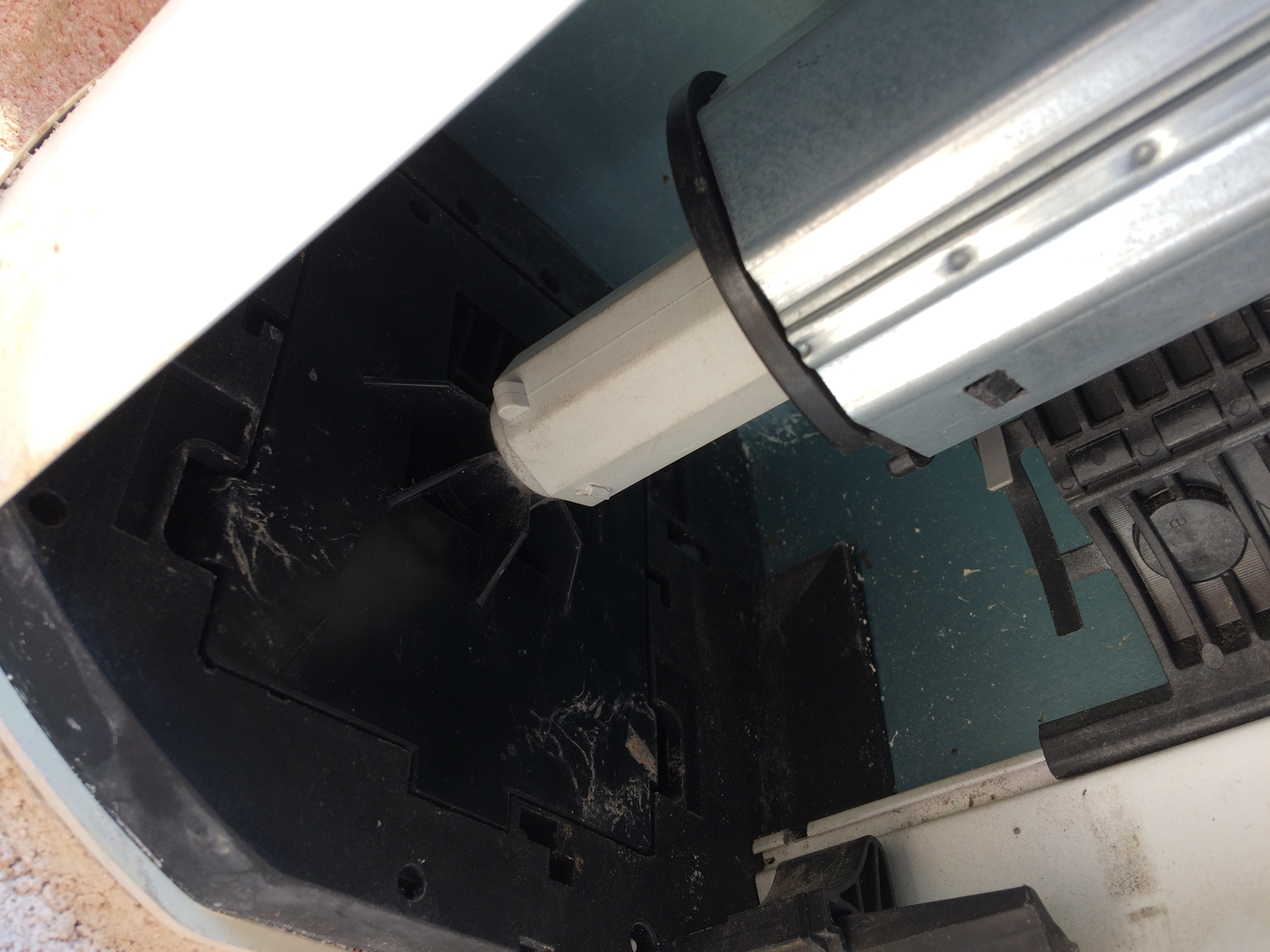

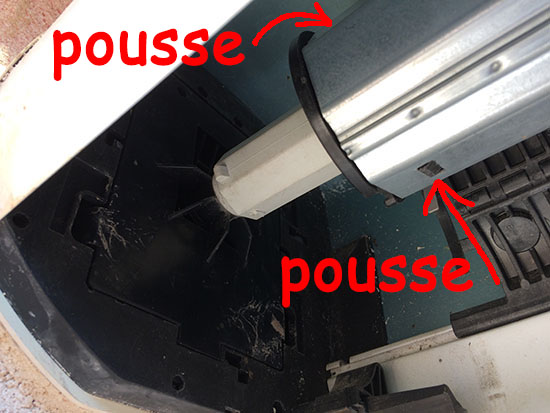

Info : Il faut dé-clipser la partie noire qui est sur le tube galvanisé : pour cela il y a 2 ergot à pousser (vers l’intérieur du tube).
Pivot-fixe-oppose-moteur-3
Pivot-fixe-oppose-moteur-3-c
Pivot-fixe-oppose-moteur-2
Pivot-fixe-oppose-moteur-1

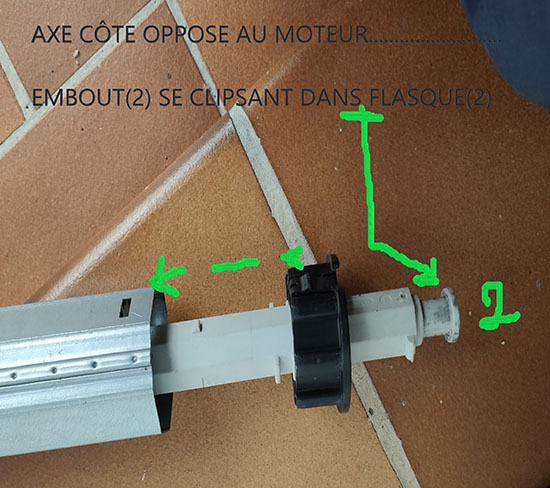

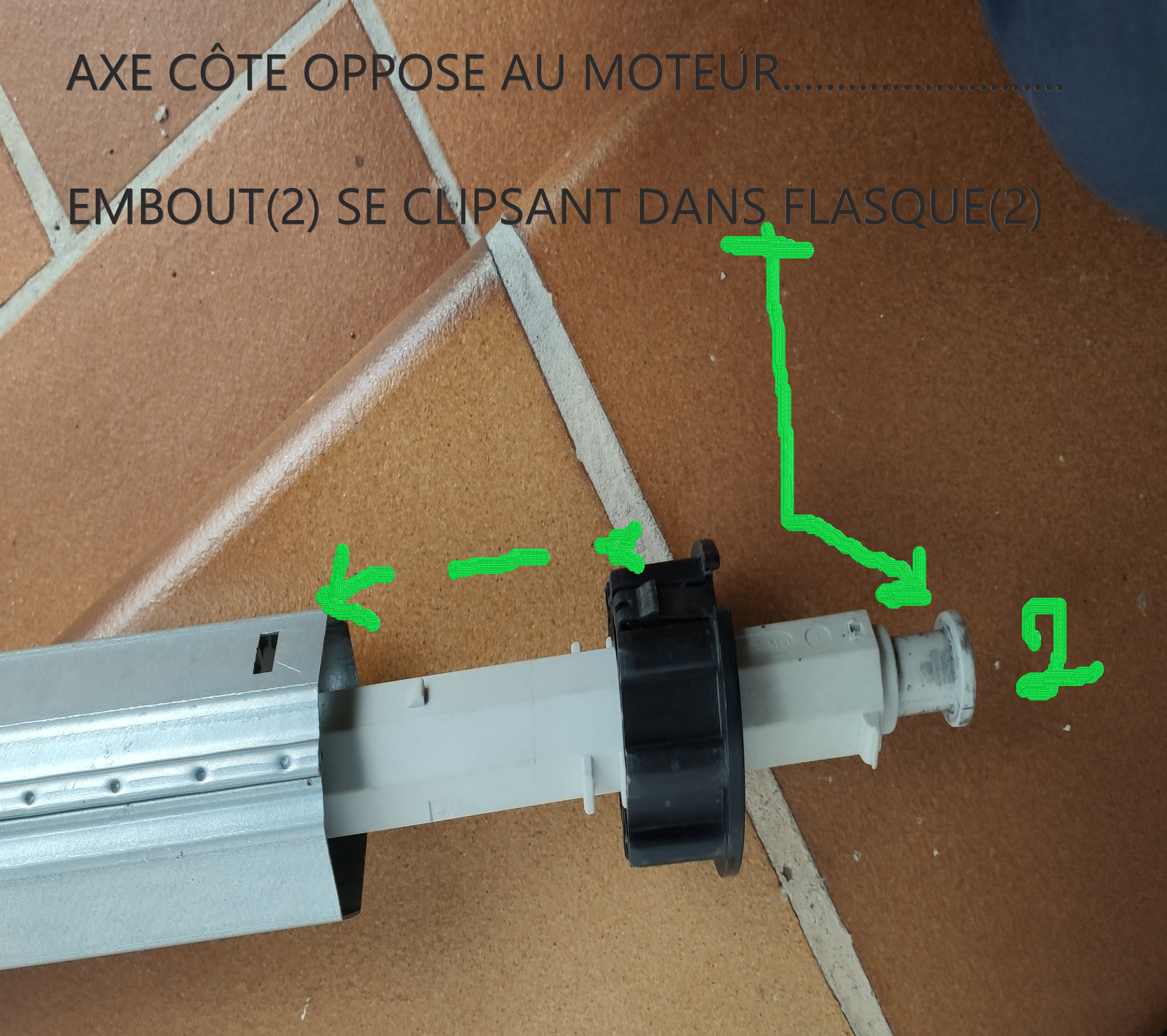

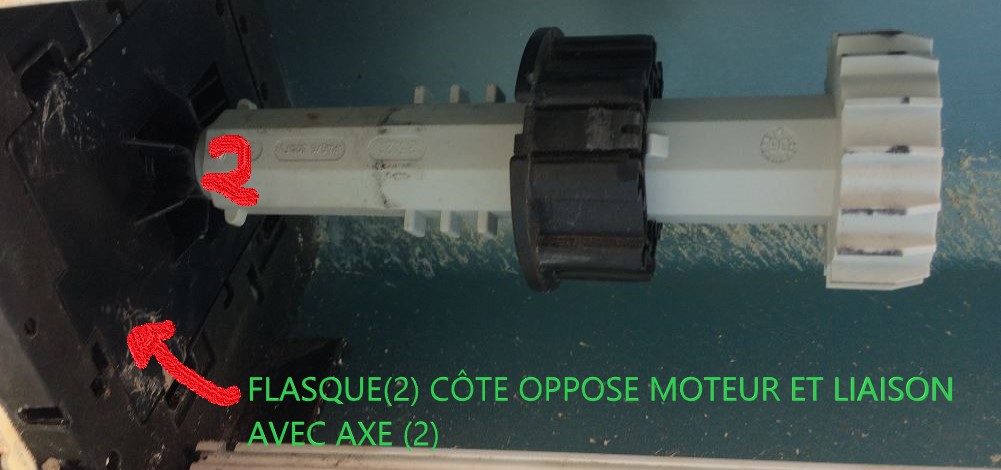

Info : Le 31 janvier 2020, de la part de Yaniv. La flasque noire opposée à celle du moteur plus ardue à sortir : il faut pousser vers la flasque en baissant l'axe...
Info : La partie blanche peut se démonter, mais le système de blocage n'est pas très visible :
2020-01-31-Axe-oppose-moteur-1
2020-01-31-Axe-oppose-moteur-2

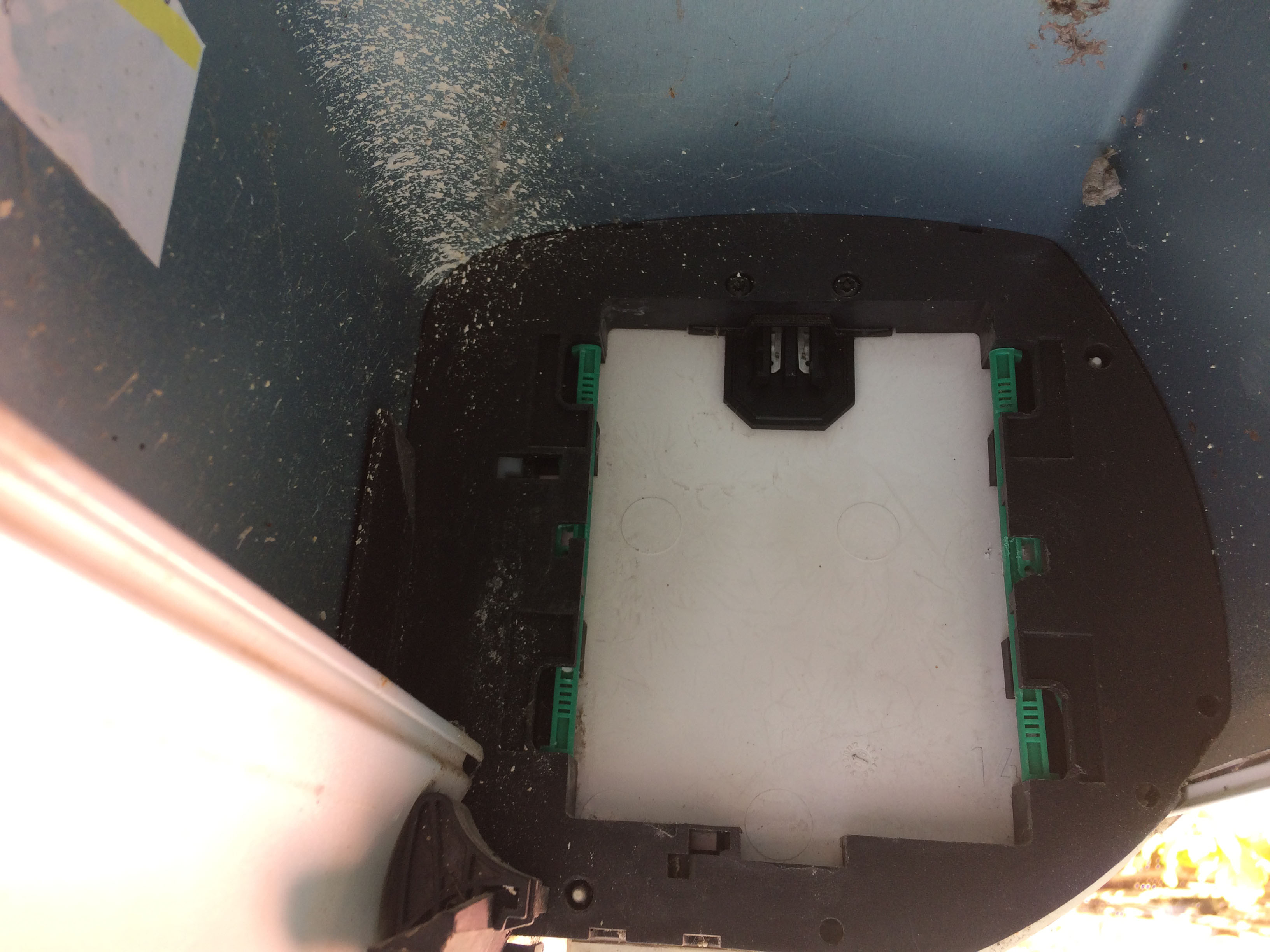

Info : L'embase coté moteur dispose de 2 tiges verte pour le vérouillage de la platine du moteur :
Embase-cote-moteur

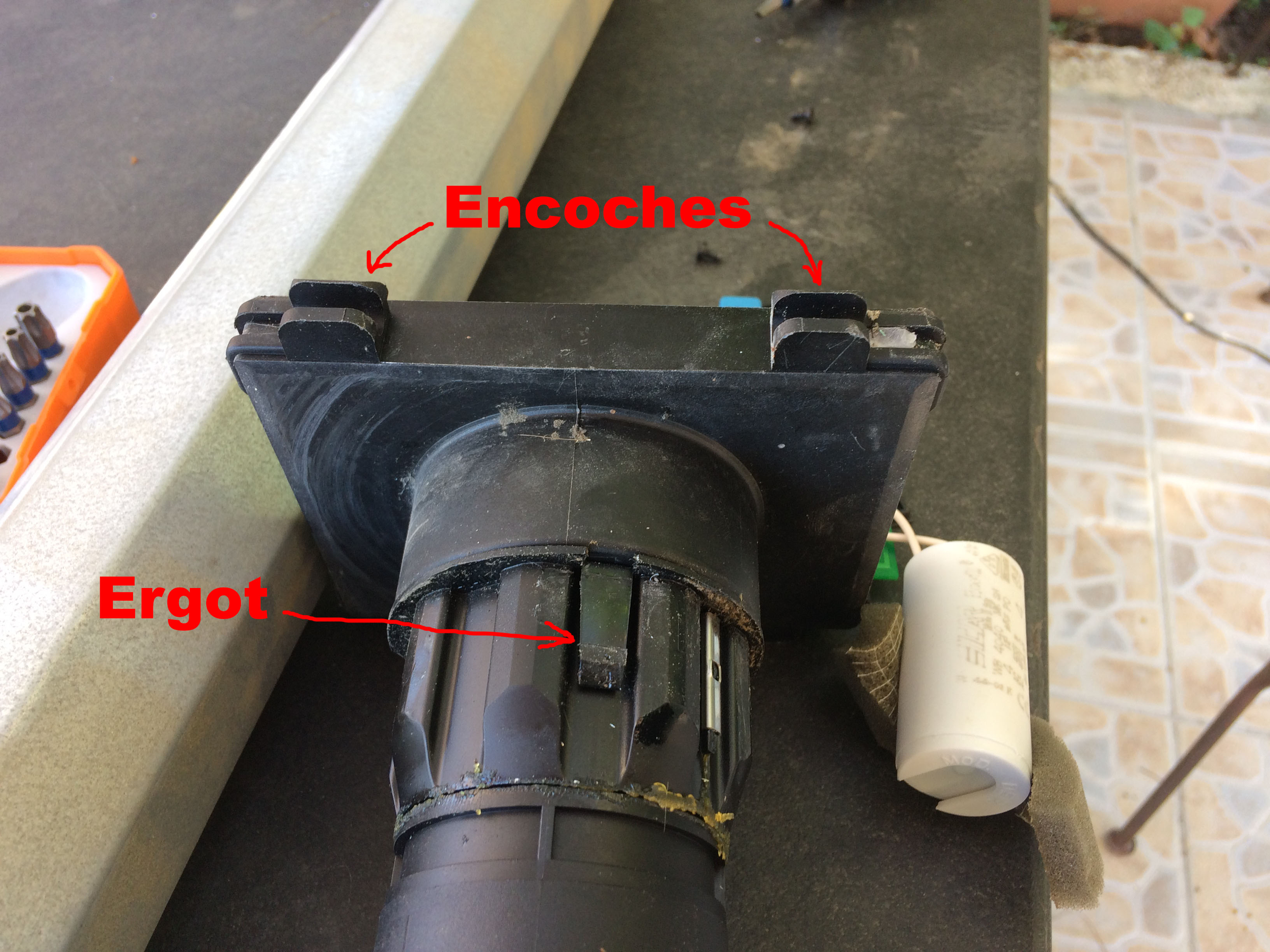

Info : La platine de fixation du moteur dispose de 4 encoches pour s'accrocher dans sa base.
Info : 2 ergots rétractables permet de vérouiller le tube galavanisé octogonal sur la bague :

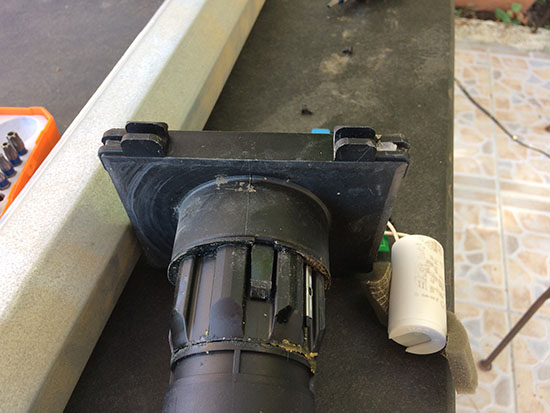

Encoches-platine-moteur

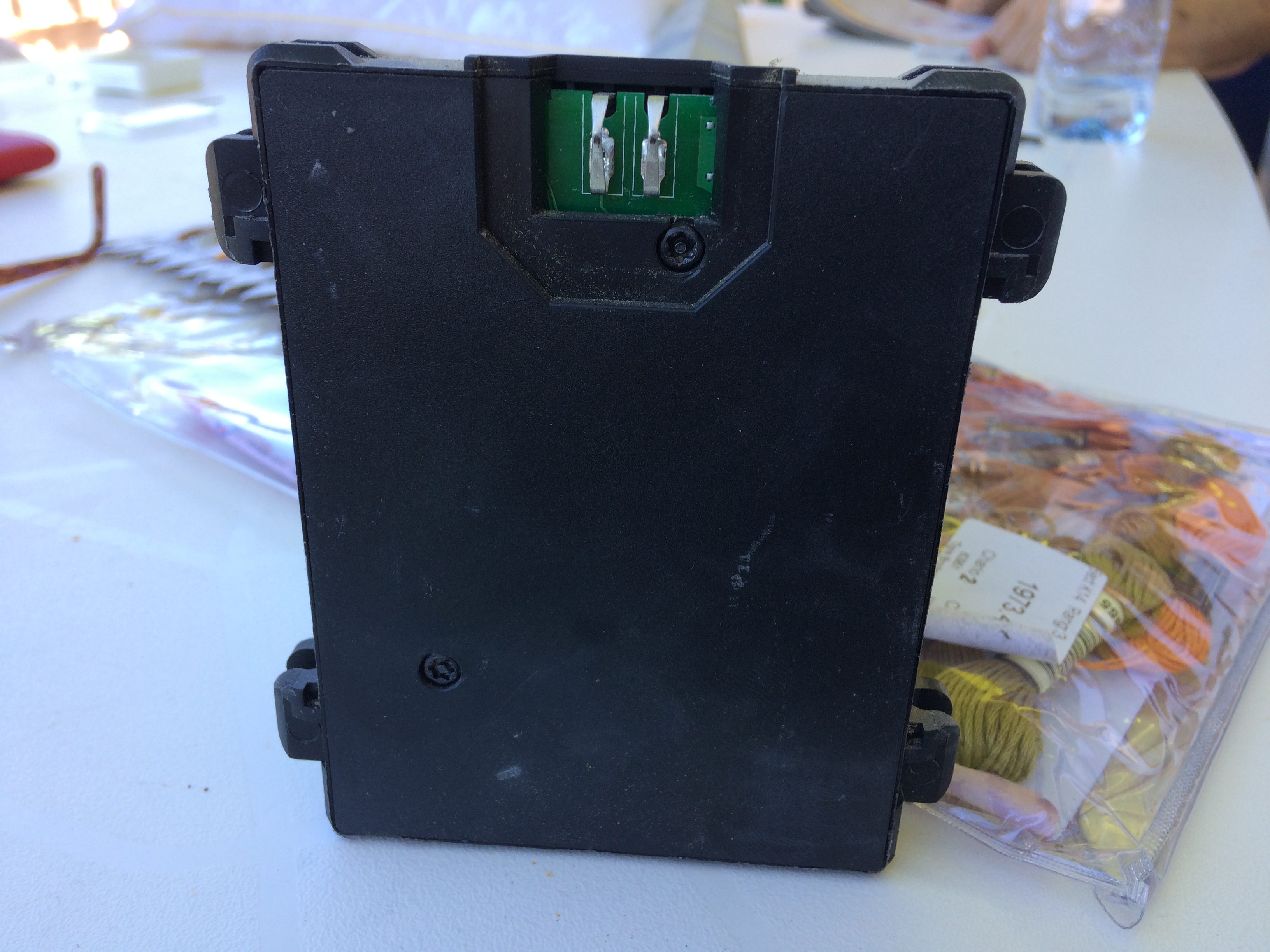

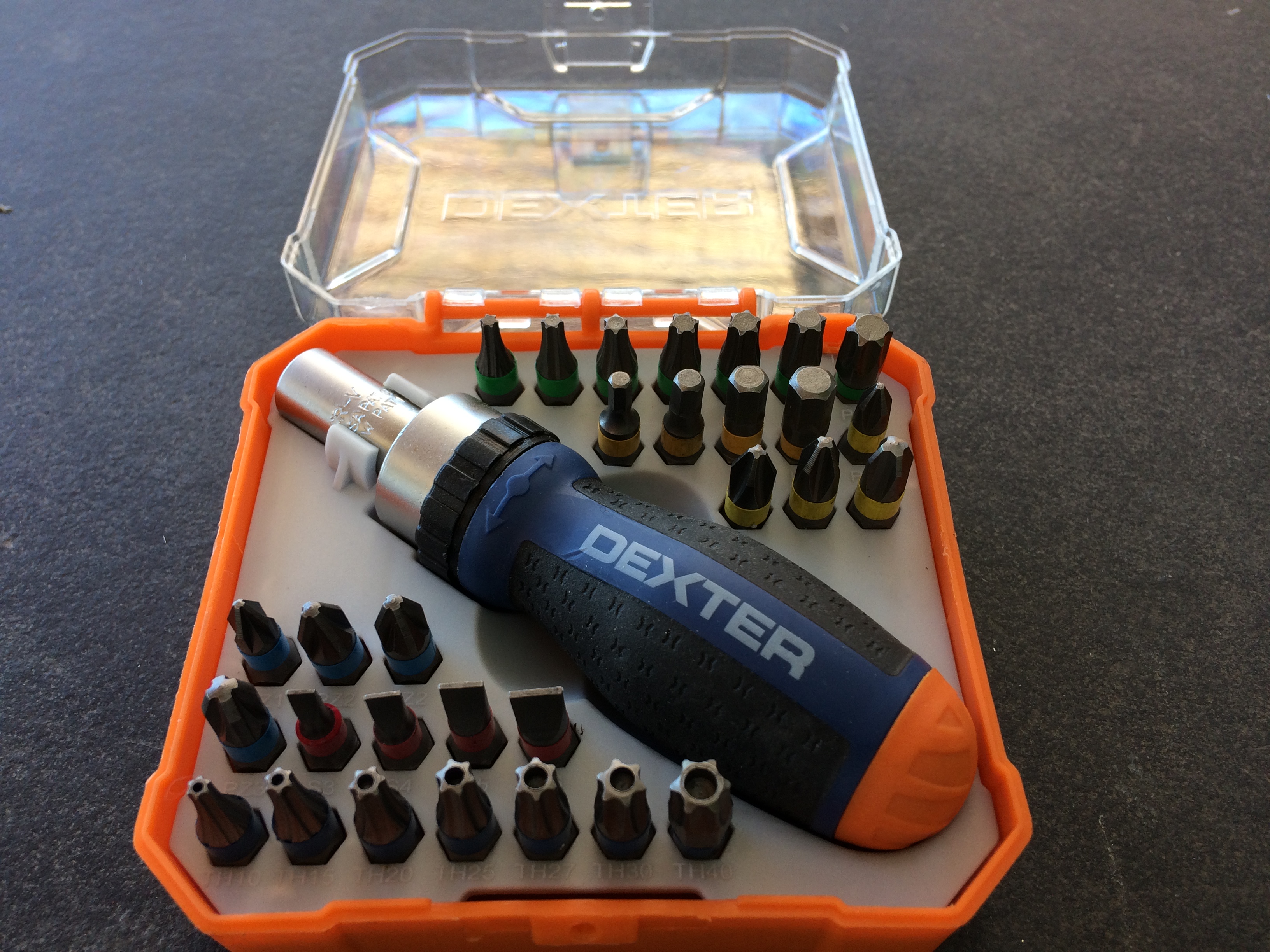

Info : Pour enlever les 2 vis de la platine du moteur, il faut un embout TH20 en étoile et creux :
Site : https://www.leroymerlin.fr/produits/outillage/outillage-a-main/tournevis/set-de-vissage-mixte-en-acier-chrome-dexter-31-pieces-82263626.html
Plaque-electronique-moteur
Embout-TH20

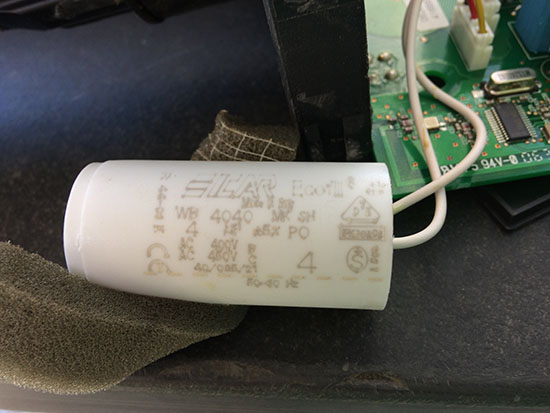

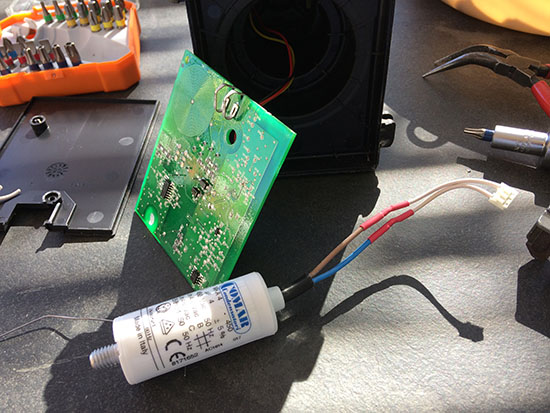

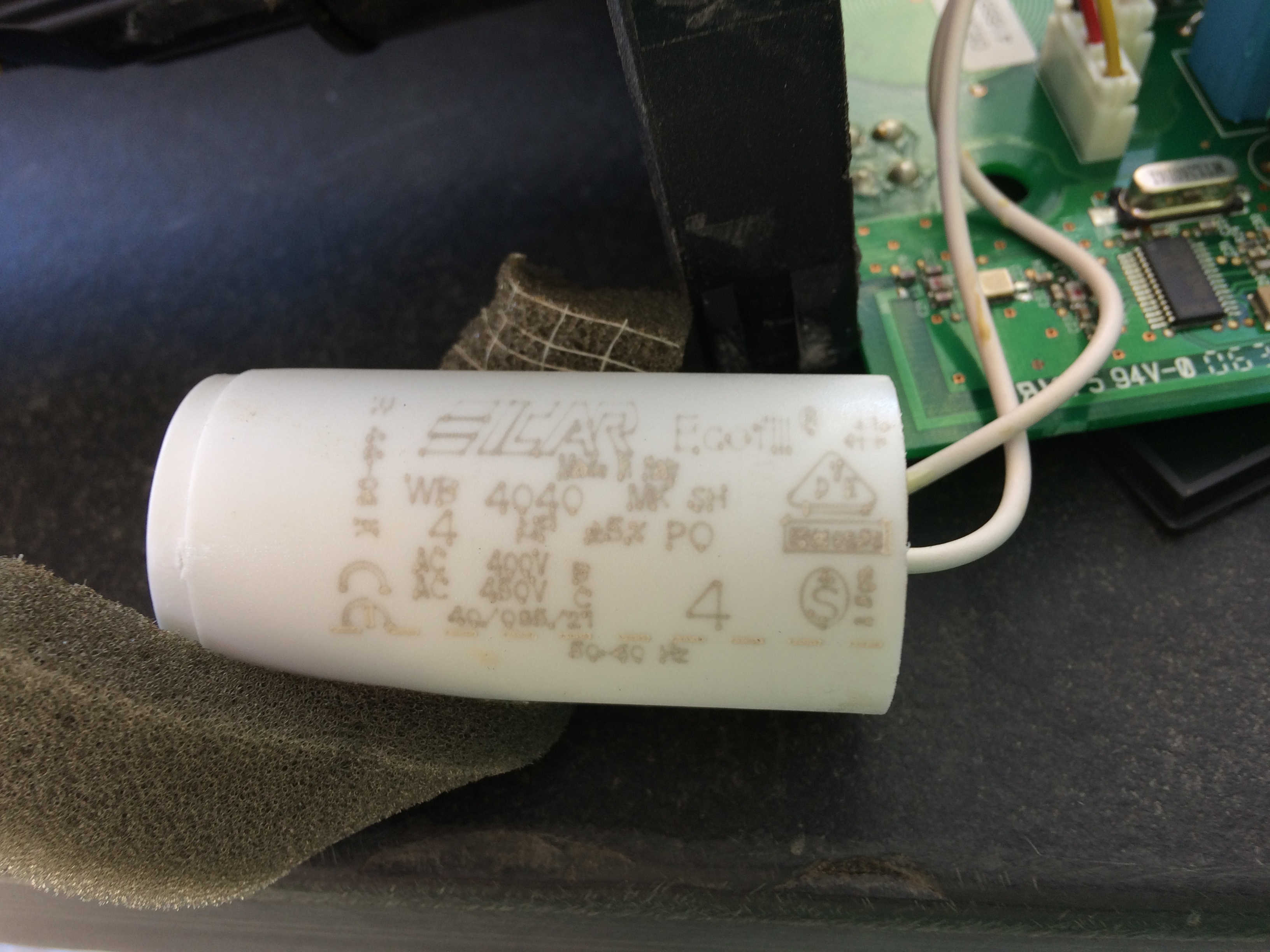

Info : Après avoir démonté la carte électronique, on peut changer le condensateur 4uF 450V blanc. Il suffit de couper les fils, de souder le nouveau condensateur, sans oublier un peu de gaine thermo-retractable :
Condensateur-4uF-450V
Condensateur-4uF-450V-new



POUR INFORMATION :

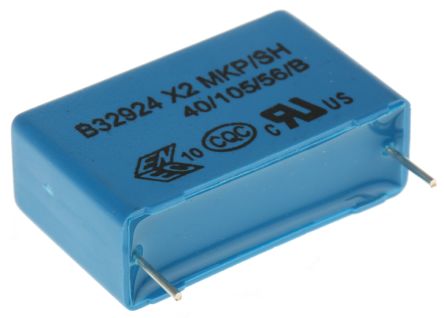

Info : Condensateur 1uF 305V AC bleu M103664382 A U0-1u K305V

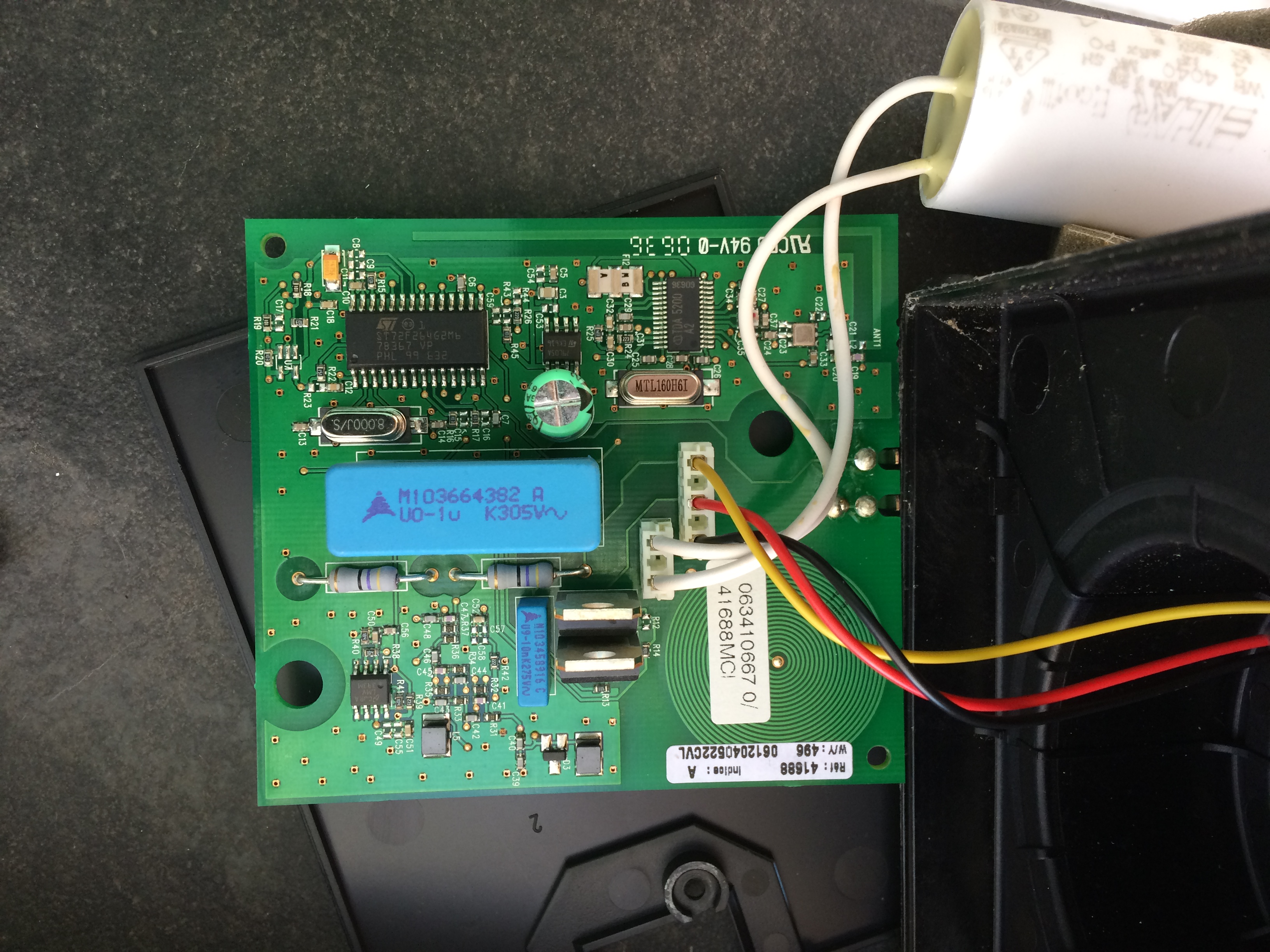

Info : Comme la carte électronique est démontée, on peut en profiter pour changer le condensateur X2 1uF 305V bleu (il ne coûte que quelques euros).
Info : ATTENTION : les soudures sont à l'argent et les pastilles et les pistes sont très très très fragile !!!
Info : voir le désoudage du 1uF sur le site : https://romain.planel.fr/reparation-carte-electronique-volet-roulant-bubendorf/
Info : On peut en profiter pour controler le condensateur chimique vert (?)

Voir : https://www.kit-elec-shop.com/fr/composants-electroniques/3836-condensateur-220uf-25v-panasonic-fc-radial.html
Voir : https://www.kit-elec-shop.com/fr/composants-electroniques/4479-condensateur-100uf-35v-panasonic-fc-radial.html
Condensateur-1uF-305V



POUR INFORMATION :

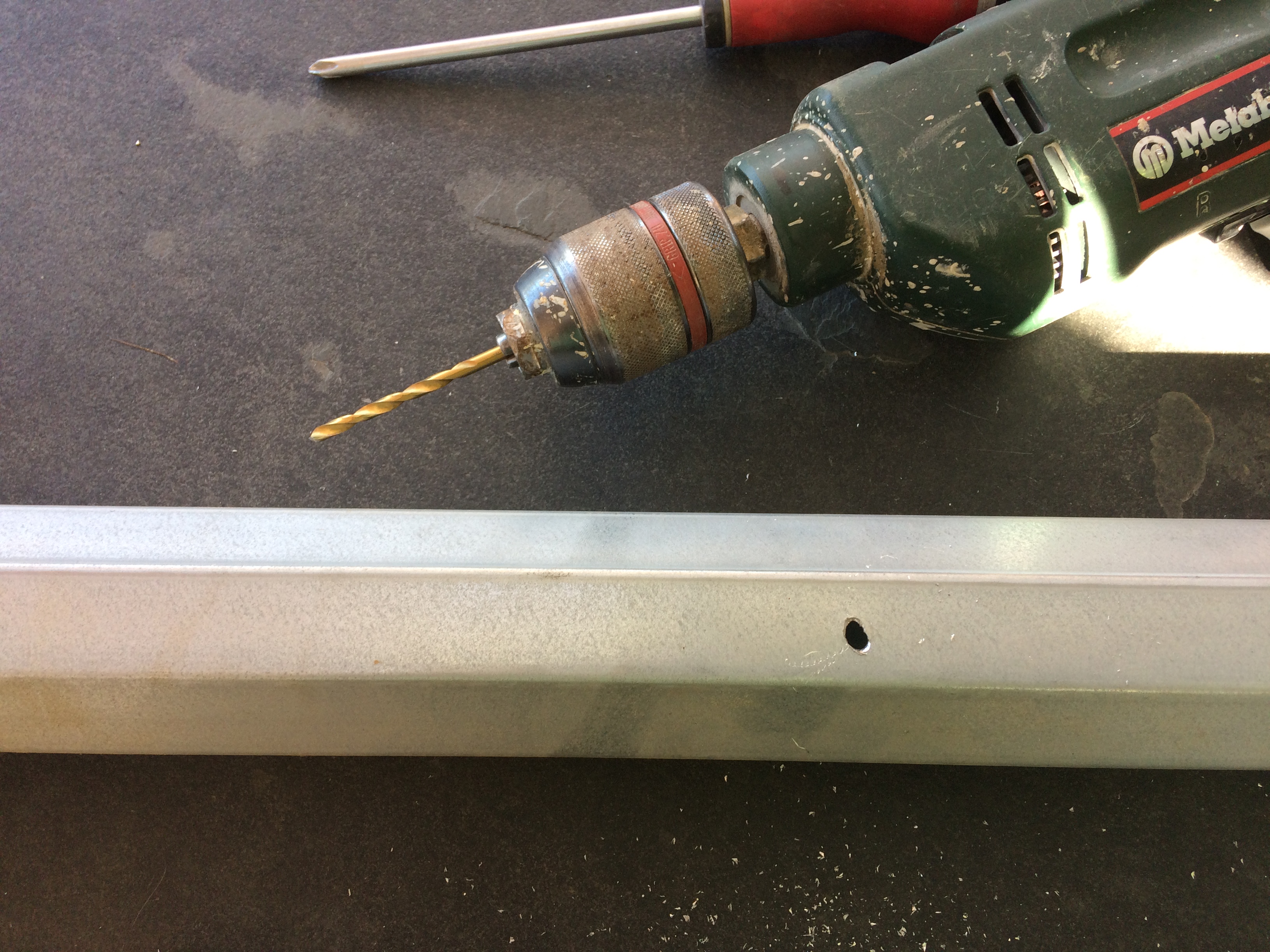

Info : Pour démonter le moteur, il faut percer le rivet avec un forêt de 4 mm.
Info : Pour changer les condensateurs, il n'est pas nécessaire de demonter le moteur :
Percage-rivet-4mm

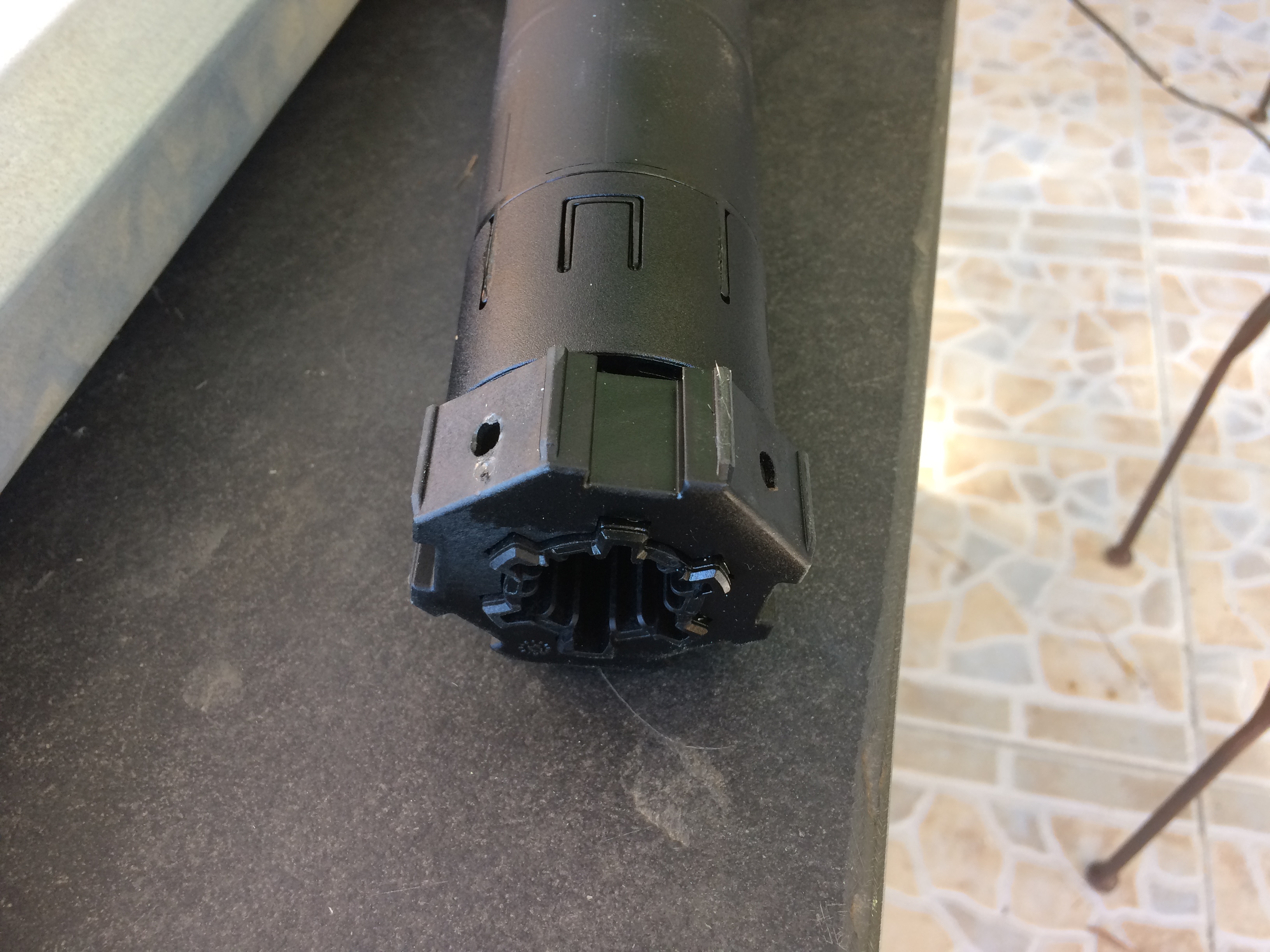

Info : La tête tournante octogonale du moteur dispose de 2 trous pouvant recevoir le rivet de blocage :
Trous-de-blocage


Documentation des composants

TOP

Site : https://www.kit-elec-shop.com/fr/composants-electroniques/2556-condensateur-de-demarrage-4uf-450v.html
Info : https://www.kit-elec-shop.com/fr/composants-electroniques/3029-kit-de-condensateurs-pour-volet-roulant-bubendorff.html
Lien : Condensateur-MK-450V.pdf - 1 page, 371 ko.
  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
Condensateur-4uF-450V.jpg - 33 ko

Lien : https://www.kit-elec-shop.com/fr/composants-electroniques/2558-condensateur-x2-1uf-305v.html
Info : https://www.kit-elec-shop.com/fr/composants-electroniques/3029-kit-de-condensateurs-pour-volet-roulant-bubendorff-icar.html
Lien : TDK-Film-Capacitors-X2.pdf - 22 pages, 341 ko.
Ref. : B32924C3105K Fabricant EPCOS

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
Condensateur-1uF-305V.jpg - 14 ko

Lien : https://www.kit-elec-shop.com/fr/composants-electroniques/4339-condensateur-polypropylene-pp-x2-10nf-305v-10mm.html
Info : https://www.kit-elec-shop.com/fr/composants-electroniques/3029-kit-de-condensateurs-pour-volet-roulant-bubendorff-icar.html
Lien : Condensateurs-TDK-X2-B81130.pdf - 7 pages, 331 ko.

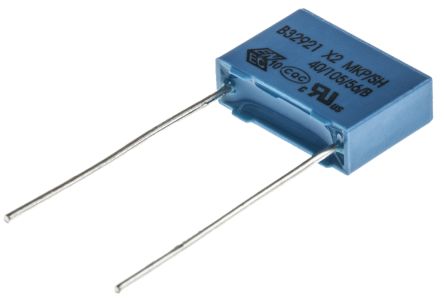

Ref. : B32921C3103M189 Fabricant EPCOS - TDK. C'est le bon condensateur avec un espacement de 10 mm entre les broches.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, avril 2023.
Condensateur-100nF-305V.jpg - 11 ko


Autres composants possibles

TOP

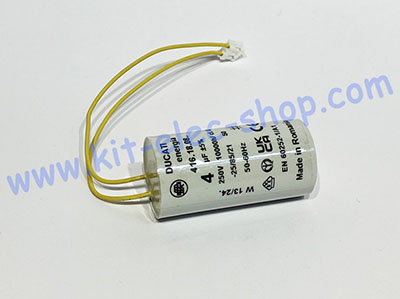

Lien : https://www.kit-elec-shop.com/fr/composants-electroniques/2556-condensateur-de-demarrage-4uf-450v-ducati.html

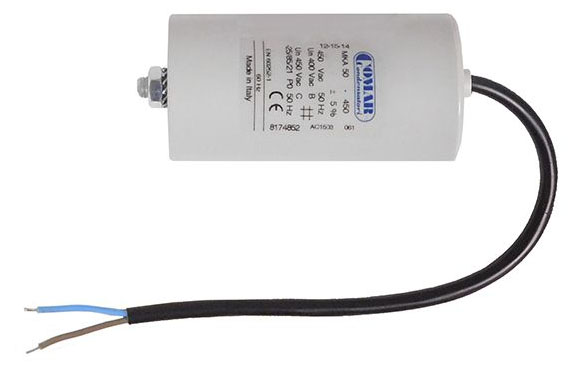

Lien : https://www.kit-elec-shop.com/fr/composants-electroniques/4345-condensateur-de-demarrage-4uf-450v-comar.html
