F. LAMBERT, M.N. BIN ROSLI, "Eclairage progressif et intelligent pour véhicule électrique", projet IUT GEII Tours, 2A-Q2, janvier 2011.
Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DATA441]

Titre : F. LAMBERT, M.N. BIN ROSLI, Eclairage progressif et intelligent pour véhicule électrique, projet IUT GEII Tours, 2A-Q2, janvier 2011.

Cité dans : [DATA059] T. LEQUEU, Liste des rapports de projets, IUT-GEII, Polytech Tours, avril 2016.
Cité dans : [DATA427] T. LEQUEU, Etudes et Réalisations ER-GE3, ER-ISI4 et ER-GE 2010/2011, département GEII, IUT de Tours, février 2011.
Cité dans : [DIV407]  T. LEQUEU, Projet 03 - KARTING / Etude de la motorisation électrique d'un KARTING, documentation technique du projet, Association e-Kart, décembre 2016.
Cité dans : [DIV569]  S. LAURENCEAU, Projet Tutoré de 2e année, Université François Rabelais, Institut Universitaire de Technologie de Tours, Département Génie Electrique et Informatique Industrielle, septembre 2008, 17 pages.
Auteur : Florian LAMBERT
Auteur : Mohd Nazrin BIN ROSLI

Stockage : IUT GEII Tours 2010/2011
Date : janvier 2011
Lien : ER-2010-2011-S3.pdf - 17 Ko, 2 pages.
Lien : CDC-LAMBERT-BIN-ROSLI.pdf - 70 Ko, 2 pages, le 15 octobre 2010, cahier des charges et planning.
Lien : RAP-LAMBERT-BIN-ROSLI.pdf - 2652 Ko, 38 pages, le 18 janvier 2011, rapport écrit du projet - ATTENTION : il y a des erreurs dans le programme !
Lien : PRE-LAMBERT-BIN-ROSLI.pdf - 1192 Ko, 26 pages, le 18 janvier 2011, transparents de la présentation du projet.
Lien : Data441-prog.txt - 3 Ko, Programme en C du microcontrôleur ATmega8535.

Info : - Etudes et Réalisations en Electronique
Info : - Institut Universitaire de Technologie de Tours, département Génie Electrique et Informatique Industrielle
Info : - Projet de 2ième année ER-GE & ER-ISI4
Info : - Année scolaire 2010/2011

Vers : Sommaire
Vers : Bibliographie
Vers : Documentation des composants

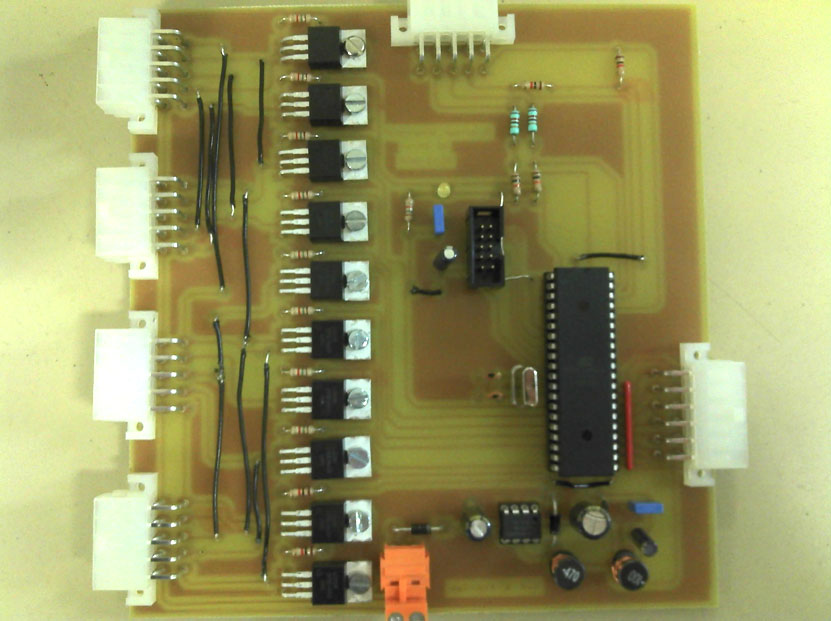

Data441b.jpg - 105 Ko

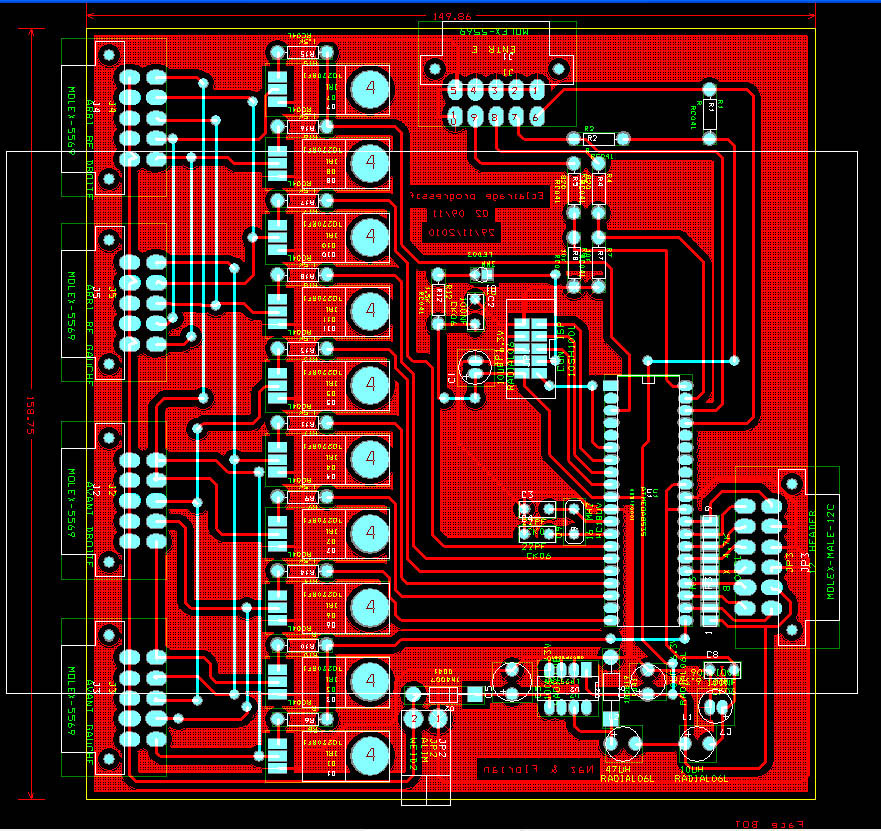

Data441a.jpg - 506 Ko
