A. FAVRAU, "Réalisation d'une alimentation à découpage pour haut-parleur à excitation", projet Licence EE-EAM, IUT de Tours, département GEII, mars-juin 2005.
Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DATA275]

Titre : A. FAVRAU, Réalisation d'une alimentation à découpage pour haut-parleur à excitation, projet Licence EE-EAM, IUT de Tours, département GEII, mars-juin 2005.

Cité dans : [DIV121]  Liste des rapports de stages IUT, DEA, P2I EIT, stages de fin d'études, avril 2013.
Cité dans :[99DIV083] Liste des travaux écrits de Thierry LEQUEU, février 2018.
Cité dans :[99DIV107] Recherche sur les mots clés ALIMENTATION A DECOUPAGE, FLYBACK, FORWARD, août 2013.
Auteur : Alexis FAVRAU

Info :
- Institut Universitaire de Technologie département Génie Electrique et Informatique Industrielle
- Licence d'Electricité et d'Electronique, option Electronique Analogique et Microélectronique.
Date : du lundi 7 mars 2005 au vendredi 24 juin 2005.
Stockage : Thierry LEQUEU
Lien : FAVRAU1.pdf - 53 pages, 5222 Ko.
Responsable : M. Thierry LEQUEU

Vers : Sommaire
Vers : Bibliographie
Vers : Résumé
Vers : Documentation des composants

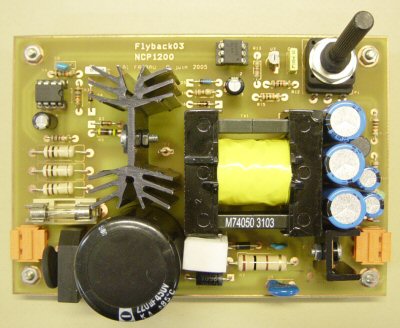

DATA275-1.jpg - 96 Ko

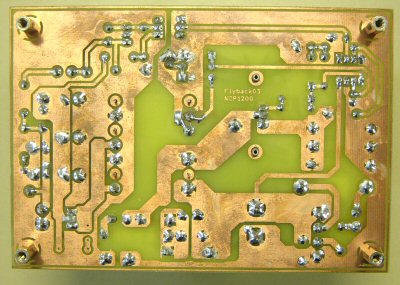

DATA275-2.jpg - 92 Ko


Sommaire

TOP

Introduction 5
1. Présentation du projet 6
1.1. Présentation de !'entreprise 6
1.1.1. L'IUT de Tours 6
1.1.2. SUPRAVOX 7
1.2. Cahier des charges 9
1.3. Pourquoi une alimentation Flyback ? 9
2. La conduite du projet. 11
2.1. Les origines du projet et ces objectifs 11
2.2. Le déroulement du projet 11
2.3. Résultats du projet 12
3. Théorie de l'alimentation Flyback 14
3.1. Intérêt des alimentations à découpage 14
3.2. Principe 14
3.2.1. Hypothèses 15
3.2.2. Première phase pour t E [O, a Tdl 15
3.2.3. Deuxième phase pour t E [a Td, Tdl 16
3.2.4. Chronogrammes 18
3.2.5. Synthèse 20
3.2.6. Caractéristique de sortie. 20
3.3. La régulation 22
4. Dimensionnement d'une alimentation Flyback 75 W 23
4.1. Description de l'alimentation 23
4.2. La puissance. 23
4.2.1. Le condensateur d'entrée Ce 25
4.2.2. Le condensateur de sortie Cs 25
4.2.3. Le transformateur haute fréquence 26
4.2.4. Les éléments commutant 26
4.2.5. La régulation 27
5. Réalisation d'une alimentation à partir du NCP1200 35
Conclusion 38
Bibliographie. 39
Table des illustrations 40
Résumé 41
Abstract 42
Annexes 43


Bibliographie

TOP

- J-P. FERRIEUX et F. FOREST, « Alimentations à découpage, Convertisseurs à résonance », éditions DUNOD, 1999, ISBN 2 100041371.
Site : http://www.supravox.fr , « Il était une fois SUPRAVOX »".
Site : http://www.iut.univ-tours.fr , « Site de l'IUT de Tours ».

Sites Internet de Constructeur :
Site : http://www.st.com , "STMicroelectronics, constructeur de l'IRF840".
Site : http://www.irf.com , "International Rectifier, constructeur de la MBR20100CT".
Site : http://www.ti.com , "Texas Instruments, constructeur du 4N35".
Site : http://www.onsemi.com , "On Semiconductor, constructeur du NCP1200".
Site : http://www.myrra.com/productlgamme.html , "Constructeur du transformateur à découpage 74050".
Site : http://www.ferroxcube.com , "Constructeur de circuit magnétique".

Sites Internet de cours sur les alimentations à découpaqe :
Site : http://www.techniques-ingenieur.fr , " Alimentations continues stabilisées "par Bernard BOUTOUYRIE, Références Article E380, Parution OS/2002.
Site : http://www.enseirb.fr/-dondon/puissance/flyback/Flyback.htm , Alimentation à découpage Flyback " par Philippe DONDON.
Site : http://sitelec.free.fr/cours/decoupage.pdf , " Étude, choix et dimensionnement des alimentations à découpage usuelles ", par Jean-Yves LE CHENADEC.
Site : http://sitelec.free.fr/cours/alimdecoup.pdf , " Alimentation à découpage issues du secteur ".
Site : http://perso.wanadoo.fr/xcotton/electron/smps.zip , " Les alimentations à découpage.. S.M.P.S.. Switched-Mode Power Supplies" par Gérard MARCHAS.

  [1] : [LIVRE122] J.-P. FERRIEUX, F. FOREST, Alimentations à découpage - Convertisseurs à résonance, DUNOD, 3e édition revue et augmentée, 1999.
  [2] : [99DIV107] Recherche sur les mots clés ALIMENTATION A DECOUPAGE, FLYBACK, FORWARD, août 2013.
  [3] :  [DIV281]  P. FERRARI, Pages d'enseignement, Université de Savoie, juillet 2005, MAJ de février 2015.
  [4] :  [PAP420]  J.-Y. LE CHENADEC, Alimentation à Découpage - Etude, choix et dimensionnement des alimentations à découpage usuelles, http://www.lesite3ei.com , octobre 2001.
  [5] :  [PAP450]  Ph. DONDON, Alimentation à découpage FLYBACK, http://www.enseirb.fr/~dondon/ , mars 2001, 23 pages.
  [6] : [99ART193] [E380], Alimentations continues stabilisées, B. BOUTOUYRIE, Technique de l'Ingénieur, mai 2002, 15 pages.
  [7] :  [DIV466]  G. MARCHAS, Les alimentations à découpage - S.M.P.S. : Switched-Mode Power Supplies, juillet 2001, 18 pages.
  [8] :  [DIV042]  Catalogue FERROXCUBE - PHILIPS, Ferrites components - Soft Ferrites - 2005, Data Handbook MA01.
Lien : SMPS.pdf - 18 pages, 508 Ko.
Lien : mailto:Gerard.Marchas@ac-grenoble.fr

Lien : private/FERRARI6.pdf - 27 pages, 148 Ko, Alimentation à découpage issues du secteur.

Lien : FLYBACK.pdf - 1260 Ko, 23 pages, 24 mars 2001, "Alimentation à découpage Flyback" par Philippe DONDON.

Lien : private/LECHENADEC.pdf - 723 Ko, 35 pages, le 22 octobre 2001, "Étude, choix et dimensionnement des alimentations à découpage usuelles" par Jean-Yves LE CHENADEC.


Résumé

TOP

Afin de valider ma licence professionnelle en électronique analogique et micro-électronique, j'ai effectué un stage industriel de quatre mois. Le sujet a été proposé par l'entreprise SUPRA VOX qui conçoit et fabrique des haut-parleurs haute fidélité. J'ai eu en charge d'étudier et de réaliser une alimentation à découpage de type Flyback. Cette alimentation est destinée à alimenter l'électro-aimant qui remplace l'aimant permanent habituellement des haut-parleurs électrodynamiques.
Dans un premier temps j'ai étudié les alimentations Flyback, et j'ai ensuite réalisé un premier prototype afin de comprendre le fonctionnement et la régulation du convertisseur. Cette première réalisation ayant un but plus pédagogique qu’industriel, je me suis arrêté au stade de la validation du fonctionnement.
J'ai ensuite mis en place une structure utilisant un circuit de contrôle, le NCP1200. Ce composant permet de mettre en oeuvre une structure Flyback avec un nombre de composants réduit. Cette solution permet de répondre en grande partie au cahier des charges, à savoir, obtenir une tension de sortie réglable entre 4 et 20 V pour un courant de 5 A avec n'importe quel type de réseau électrique en entrée.
D'ici la fin de ma période de stage, il me reste à résoudre un problème d'instabilité lorsque la tension d'entrée est trop importante et à réduire le bruit en sortie. Afin de répondre entièrement au cahier des charges, la tension de sortie doit être bloquée entre 6 et 14 V.


Documentation des composants

TOP

Lien : IRF840st.pdf - 8 pages, 94 Ko, IRF840, N CHANNEL, 500V, 0.750 ohms, 8A, TO-220, PowerMESH TM, MOSFET.
Lien : MBR20100.pdf - 4 pages, 39 Ko, MBR20100CTP, SWITCHMODE(tm), Power Rectifier, Schottky, 2x10 A, 100 V.
Lien : P6KE-AC.pdf - 3 pages, 51 Ko, Transient Voltage Suppressors, P6KE6V8(C)A - P6KE440(C)A, 600W.
Lien : 4N27.pdf - 12 pages, 246 Ko, 4N25, 4N26, 4N27, 4N28, 4N35, 4N36, 4N37, H11A1, H11A2, H11A3, H11A4, H11A5, GENERAL PURPOSE 6-PIN PHOTOTRANSISTOR OPTOCOUPLERS.
Lien : NCP1200/NCP1200-D.pdf
Lien : myrra/ETD34.HTM - 24 Ko, 7450 ETD34 90W 5/5/12/12V.
  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, janvier 2018.
  [2] :  [PAP465]  C. BASSO, Minimiser la puissance en mode veille d'une alimentation à découpage, revue Electronique, N° 114, mai 2001, pp. 78-81.
  [3] : [REVUE455] ELEKTOR, revue N° 281, novembre 2001.
