J. TEIXEIRA, "Les Alimentation à Découpage", stage de 2ième année, IUT de Tours, département GEII, avril-juin 2005.
Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DATA274]

Titre : J. TEIXEIRA, Les Alimentation à Découpage, stage de 2ième année, IUT de Tours, département GEII, avril-juin 2005.

Cité dans : [DIV121]  Liste des rapports de stages IUT, DEA, P2I EIT, stages de fin d'études, avril 2013.
Cité dans :[99DIV083] Liste des travaux écrits de Thierry LEQUEU, février 2018.
Auteur : José TEIXEIRA

Date : du lundi 4 avril 2005 au vendredi 18 juin 2005.
Stockage : Thierry LEQUEU
Responsable : David LAURENT
Lien : private/TEIXEIRA1.pdf - 2102 Ko, 53 pages.

Vers : Sommaire
Vers : Résumé
Vers : Abstract
Vers : Bibliographie
Vers : Tables des illustrations
Vers : Documentation des composants

DATA274.jpg - 39 Ko


Résumé

TOP

Actuellement dans le monde industriel les alimentations à découpage sont devenues un enjeu important pour des petites entreprises. En effet dans toutes les applications de l’électronique il est nécessaire d’effectuer une alimentation. La méthode du découpage est devenue depuis l’avènement de l’électronique de puissance une méthode incontournable. La société ERPAC qui développe des process industriels doit donc faire face à ce problème car le développement de nouvelles applications passent par le développement d’alimentation à découpage. Je devais donc développer des alimentations à découpage dans un but pédagogique.

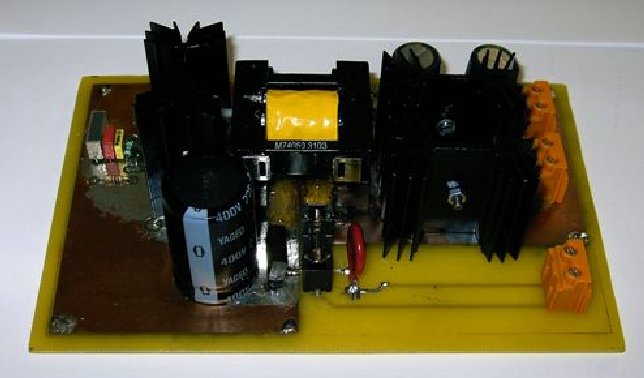

Dans un premier temps j’ai réalisé une alimentation à l’aide d’un Viper100A de chez STMicroelectronics. Ce projet m’a permis d’apprendre à utiliser le logiciel de CAO que je ne connaissais pas, mon maître de stage m’a appris à utiliser les fonctions spécifiques de ce logiciel de l’entreprise et de familiariser avec le choix des composants dans une alimentation Flyback. Lors de la réalisation de ce projet j’ai découvert toutes les difficultés liées à la réalisation de ces alimentations. En effet lors de test de la carte que j’ai effectué avec Monsieur Lequeu et Monsieur Lebunetel je me suis rendu compte de la complexité de la mise en œuvre de mon alimentation car nous étions en présence d’une panne qui n’était pas due à un mauvais schéma mais à un appareil défectueux. Ensuite j’ai développé un correcteur de facteur de puissance à l’aide du L6561 de la marque STMicroelectronics, pour effectuer le schéma électrique je me suis aidé de la note d’application de ce composant. Je n’ai pas pu réalisé cette carte car nous nous sommes recentrés sur une nouvelle alimentation à découpage. De plus nous avons donc cherché mon maître de stage et moi une nouvelle solution pour développer notre alimentation à découpage, j’ai commencé par chercher une solution avec un transistor séparé. J’ai trouvé une solution chez Infineon qui est le TDA16850-2, j’ai commencé à réaliser cette application mais la société Rutronics qui devait me fournir ce composant m’a appris que le produit était devenu obsolète. Je me suis donc entretenu avec un ingénieur de chez Rutronics et nous avons trouvé une solution dans la même marque qui est l’ICE3DS01. Cette solution est exclusivement réservée aux alimentations à découpage et elle est simple d’utilisation. J’ai réalisé le schéma électrique et le typon est en cours de réalisation.
Ce stage m’a permis d’apprendre de nouvelles méthodes de travail et de mieux connaître le monde de l’entreprise. J’ai énormément appris d’un point de vue technique grâce à mon maître de stage et je me suis enrichi de connaissances d’un point de vue des relations vis à vis des fournisseurs.


Abstract

TOP

In order to valid my studies in the second year of DUT Génie Electrique et Informatique Industrielle in Tours, I did for eleven weeks an industrial training. I did my industrial training in the company ERPAC in La Guerche sur l’Aubois, which designs electronic solutions for industrial companies. The subject of my training consisted in studying and realising a power supplies. More and more applications use power supplies to supply the energy. This application is very important today for small company because this application is essential to running electronics systems.
Initially, I studied all solutions for theses applications, I was advised by Mr Lequeu to use a Viper100A. This component is made by STMicroelectronics. It is used in many industrial application. I realized this solution, unfortunately this application is only running in discontinuous mode. After this application I was developed a Power Factor Corrector. I advised by Mr Lebunetel to using a L6561, this component is a PWM controller. Power Factor Corrector is more and more important in industrial applications because today the standard imposes this application to reducing a electrical pollution. More over I was developed a new Power supply with PWM controller who is made by Infineon.
To conclude, the power supply using the Viper100A is good but its efficiency is less than the PWM controller made by Infineon. This training was a very good experience for me because I was understood the Power supply application.
