C. PAILLAUD, "Réalisation d'une alimentation à découpage pour haut-parleur à excitation", Etudes et réalisation en électronique, IUT GEII, Licence Professionnelle LEE-EAM, septembre 2003-février 2004.
Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DATA258]

Titre : C. PAILLAUD, Réalisation d'une alimentation à découpage pour haut-parleur à excitation, Etudes et réalisation en électronique, IUT GEII, Licence Professionnelle LEE-EAM, septembre 2003-février 2004.

Cité dans :[99DIV083] Liste des travaux écrits de Thierry LEQUEU, février 2018.
Cité dans : [DATA059] T. LEQUEU, Liste des rapports de projets, IUT-GEII, Polytech Tours, avril 2016.
Cité dans : [DIV426]  T. LEQUEU, Projet 05 - T-SWITCH / Alimentation FLYBACK à partir du circuit TOPSwitch TOP204YAI, documentation technique de la maquette, projets IUT3, mars 2004.
Cité dans : [DIV226]  POWER INTEGRATION INC, TinySwitch & TOPSwitch Family, avril 2004.
Cité dans :[DATA266]
Auteur : Cyprien PAILLAUD

Info :
- Etudes et Réalisations en Electronique
- Institut Universitaire de Technologie département Génie Electrique et Informatique Industrielle
- Licence d'Electricité et d'Electronique, option Electronique Analogique et Microélectronique.
- Année scolaire 2003/2004
Date : du 26 septembre 2003 au 23 février 2004.
Responsable : M. BRUNO
Responsable : M. LE CORNEC
Site : http://www.supravox.fr
Site : http://perso.wanadoo.fr/supravox/
Lien : supravox/default.htm - le 24 mars 2004.
Lien : PAILLAUD1.zip - 67 pages, 3208 Ko, rapport.

Vers : Sommaire
Vers : Introduction
Vers : Conclusion
Vers : Bibliographie
Vers : Documentation des composants

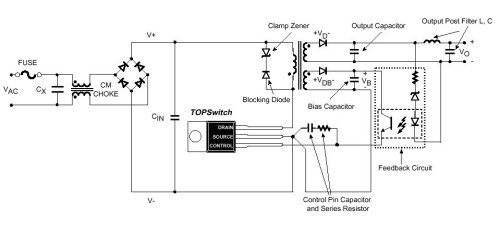

Data258a.jpg - 20 Ko.

Data258b.jpg - 68 Ko.


SOMMAIRE

TOP

INTRODUCTION

1. PRESENTATION DE L'ENTREPRISE 5

2. PRESENTATION DU SUJET 7
2.1. LES HAUTS PARLEURS A EXCITATION 7
2.2. CAHIER DES CHARGES 8
2.3. PLANNING 9

3. CHOIX DU TYPE DE STRUCTURE 10
3.1. STUCTURE DE L'ALIMENTATION 10
3.2. CHOIX DU CONVERTISSEUR A DECOUPAGE 11

4. ETUDE THEORIQUE 12
4.1. CHOIX DU COMPOSANT DE REGULATION 12
4.2. ETUDE DE LA NOTE D'APPLICATION 12

5. ETUDE EXPERIMENTALE 20
5.1. TEST DU COMPOSANT 20
5.2. TEST AVEC ENROULEMENT DE COMMANDE 22
5.3. MONTAGE A DEUX ENROULEMENTS SOUS 40V 23
5.4. TEST DE LA FONCTION OPTOCOUPLEUR 24

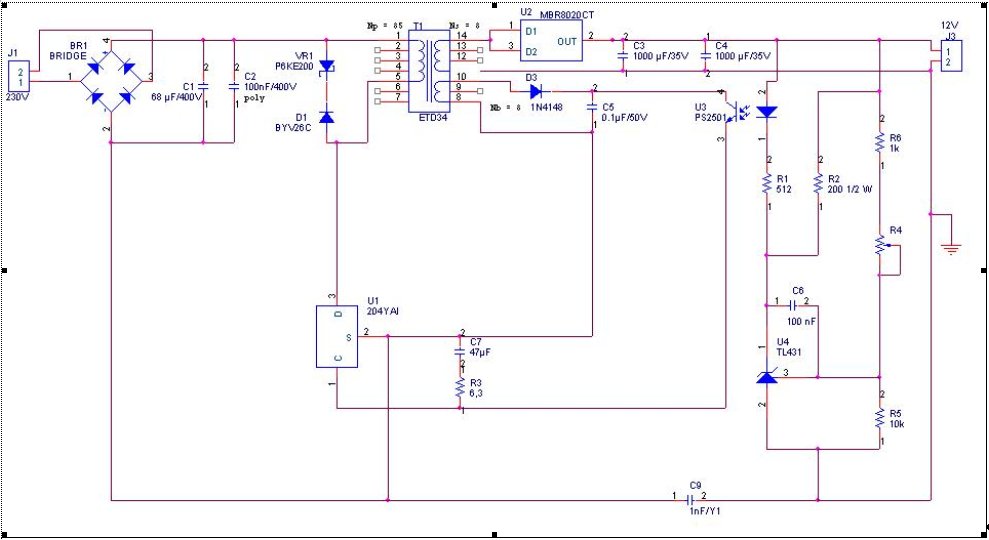

5.5. TEST DU SCHEMA COMPLET SOUS 40V 25
5.6. MONTAGE SANS REGULATION DIRECTE 230V 26
5.7. MISE EN OEUVRE D'UN NOUVEL OPTOCOUPLEUR 27

CONCLUSION 29

BIBLIOGRAPHIE 30

TABLE DES ILLUSTRATIONS 31

RESUME 32

SOMMAIRE ANNEXES 33
ANNEXE 1 : DOCUMENTATION DU 165 2000 EXC. 34
ANNEXE 2 : DOCUMENTATION TECHNIQUE DU TOPSWITCH 204YA. 37
ANNEXE 3 : Tableau de plusieurs types de transformateurs 54
ANNEXE 4 : Documentation technique ETD34 et 3C90 55
ANNEXE 5 : Documentation technique de la diode MBR2080CT 63


INTRODUCTION

TOP

Dans le cadre de la licence professionnelle en électronique analogique et microélectronique, je réalise un projet tout au long de l'année. Ce projet a été réalisé en collaboration avec l'entreprise SUPRAVOX, qui conçoit et fabrique des hauts parleurs de haute qualité. Le but du projet est de concevoir une alimentation à découpage pour une gamme de haut-parleur à excitation. Ces hauts parleurs sont constitués d'un électro-aimant qui remplace l'aimant permanent constituant habituellement les hauts parleurs électrodynamiques.

Dans un premier temps, je vous présenterai le sujet étudié, puis nous verrons le choix du type de structure choisie. Ensuite nous étudierons théoriquement l'alimentation et pour finir nous passerons à l'étude expérimentale du montage.


CONCLUSION

TOP

Ce projet m'a permit de me familiariser avec les alimentations à découpage. En effet je ne connaissais que les structures des convertisseurs et non la structure d'une alimentation complète. Je me suis mieux rendu compte des difficultés liées à la réalisation d'alimentation à découpage secteur.

Dans un premier temps j'ai réalisé une étude théorique de l'alimentation à l'aide d'une note d'application relative à un composant préalablement choisit. Puis j'ai poursuivit mon projet par l'étude de différents montages, pour en arriver au test du montage final.

Durant le temps imparti je n'ai pas réussit à faire fonctionner l'alimentation complète. Car j'ai effectué une erreur dans le choix de l'optocoupleur qui n'est pas assez rapide pour faire fonctionner le montage. Je continuerai donc le projet dans cette voie lors de mon stage de fin d'année qui se déroulera à SUPRAVOX.


BIBLIOGRAPHIE

TOP

Site internet :
Lien : http://www.powerint.com - Documentation technique composant TOPSwitch 204YA
Lien : TOPSWITCH/AN16.pdf - Note d'application n°16, Méthodologie de réalisation d'une alimentation à découpage Flyback.
Lien : http://www.supravox.com - Documentation technique de haut parleur à excitation.
Lien : http://www.supravox.com - Présentation de l'entreprise SUPRAVOX.

Documentation :
- T. LEQUEU, IUT de Tours, Calculs des inductances et des transformateurs, Mars 2002.
- C. PAILLAUD, Les hauts parleurs, Dossiers technique 2003.
- Jp. FERRIEUX et F. FOREST, Alimentation à découpage et convertisseur à résonance, édition DUNOD 1999.
- Documentation technique transformateur ETD34.
- Documentation technique régulateur variable Tl431.
- Documentation technique diode Schottky MBR2080CT.
- Documentation technique optocoupleur PS2501.

  [1] :  [DIV410]  T. LEQUEU, Annexe 1 - Calculs des inductances et des transformateurs, Cours d'Electronique De Puissance, IUT GEII 2ème année, option EEP, janvier 2006.
  [2] :  [PAP158]  -------
  [3] : [LIVRE122] J.-P. FERRIEUX, F. FOREST, Alimentations à découpage - Convertisseurs à résonance, DUNOD, 3e édition revue et augmentée, 1999.
  [4] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, janvier 2018.


Documentation des composants

TOP

Lien : TOP20x.pdf - pages, 155 Ko, TOPSwitch Family.
  [1] :  [DIV226]  POWER INTEGRATION INC, TinySwitch & TOPSwitch Family, avril 2004.
  [2] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, janvier 2018.
Lien : ETD34.pdf - 7 pages, 62 Ko, ETD34 cores and accessories, MA01, 2000 Apr 20.
Lien : 3C85.pdf - 4 pages, 47 Ko, Data sheet 3C85, 1997 Nov 21.
  [1] :  [DIV042]  Catalogue FERROXCUBE - PHILIPS, Ferrites components - Soft Ferrites - 2005, Data Handbook MA01.
  [2] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, janvier 2018.
Lien : TL431.pdf - 7 pages, 63 Ko, PROGRAMMABLE VOLTAGE REFERENCE, TL431.
Lien : MBR20100.pdf - 4 pages, 39 Ko, MBR20100CTP, SWITCHMODE(tm), Power Rectifier, Schottky, 2x10 A, 100 V.
Lien : PS2501.pdf - 15 pages, 137 Ko, PHOTOCOUPLER, PS2501-1,-2,-4,PS2501L-1,-2,-4, HIGH ISOLATION VOLTAGE, SINGLE TRANSISTOR TYPE, MULTI PHOTOCOUPLER SERIES.


Mise à jour le dimanche 1 avril 2018 à 11 h 22 - E-mail : thierry.lequeu@gmail.com
Cette page a été produite par le programme TXT2HTM.EXE, version 10.7.2 du 22 mars 2015.

Copyright 2018 : TOP

Les informations contenues dans cette page sont à usage strict de Thierry LEQUEU et ne doivent être utilisées ou copiées par un tiers.
