T. LEQUEU, "Projet 07 - ISOTRIAC / Commande isolée pour Triac", Documentation technique, 18 octobre 1998.
Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DATA066]

Titre : T. LEQUEU, Projet 07 - ISOTRIAC / Commande isolée pour Triac, Documentation technique, 18 octobre 1998.

Cité dans : [DATA076] T. LEQUEU, Documentations de maquettes électroniques, février 2018.
Cité dans :[DATA060]
Cité dans :[DATA015]
Auteur : Thierry LEQUEU

Info : boitier réalisée pour des Projets d'Electronique de Puissance
Date : 18 octobre 1998
Révision : 5
Projet : IUT1
Lien : ISOTRIAC.pdf - 10 pages, 304 Ko.
Vers : Documentations sur les composants

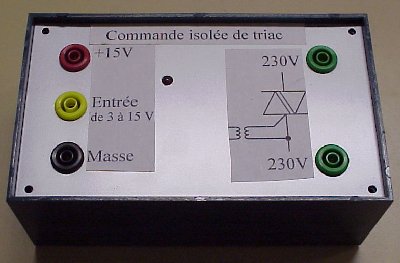

Triac011.jpg - 22 Ko

7.1 : Liste des documents
- Dimensions mécanique de la face avant.
- Implantation de la face avant.
- Schéma électronique.
- Implantation des composants et circuit imprimé coté cuivre.

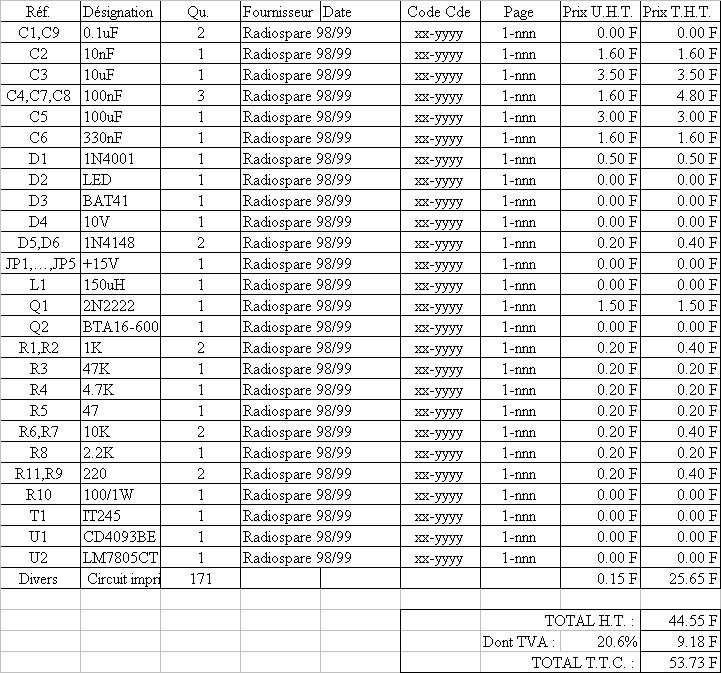

7.2 : Liste des composants
Lien : Triac3.jpg - 181 Ko, \projets-iut1.xls [TRIAC]

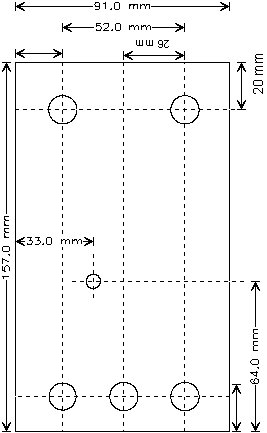

7.3 : Dimensions mécanique de la face avant
Lien : Triac1.jpg - 23 Ko, Figure 7.1. (orcad\projets-iut1\triac1.drw).

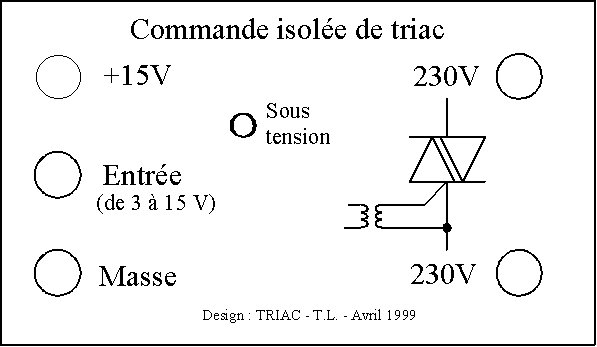

7.4 : Implantation de la face avant
Triac2.jpg 31 Ko
Figure 7.2. (orcad\projets-iut1\triac2.drw).


Documentations sur les composants

TOP

Lien : BTA12xs.pdf - 5 pages, xx Ko, STANDARD TRIACS ST.
Lien : L7800.pdf - 25 pages, 229 Ko, L7800 SERIES, POSITIVE VOLTAGE REGULATORS, UP TO 1.5A, Voltage : 5V;5.2V;6V;8V;8.5V;9V;12V;15V;18V;24V.
Lien : HEF4093B.pdf - 6 pages, 76 Ko, January 1995, HEF4093B, Quadruple 2-input NAND Schmitt trigger.
Lien : 2N2222A.pdf - 8 pages, 74 Ko, 2N2219, 2N2222, HIGH-SPEED SWITCHES.
Lien : DIV126.HTM#Schaffner
Site : http://www.schaffner.com
Site : http://www.schaffner.com/?id=224&tx_w4products_w4_searchform_cached[category]=14&L=0
Lien : COMP_1.jpg - image, 55 Ko, guide de selection.
Lien : TI1.jpg - image, 6 Ko, vue d'ensemble des boitiers.
Lien : TI2.gif - image, 19 Ko, dimensions des boîtiers
Lien : TI3.gif - image, 32 Ko, implantations des connexions.
Lien : TI-Schaffner-double.pdf - 4 pages, 320 Ko.
Lien : TI-Schaffner-simple.pdf - 4 pages, 321 Ko.
  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, janvier 2018.
TI1.jpg -  6 Ko
TI2.gif - 19 Ko
TI3.gif - 32 Ko
