T. LEQUEU, "Projet 05 - RED15A / Redresseur 15A - 1000V monophasé", Documentation technique, 27 novembre 1999.
Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DATA020]

Titre : T. LEQUEU, Projet 05 - RED15A / Redresseur 15A - 1000V monophasé, Documentation technique, 27 novembre 1999.

Cité dans : [DATA076] T. LEQUEU, Documentations de maquettes électroniques, février 2018.
Cité dans :[99DIV090] T. LEQUEU, Composants spécifique à l'Electronique de Puissance présent sur le site IUT-GEII, Parc de Grandmont, juillet 2004.
Auteur : Thierry LEQUEU

Info : boitier réalisée pour des Travaux Pratiques d'Electronique de Puissance
Date : le 27 novembre 1999
Projet : LMP1
Révision : 1
Lien : RED15A.pdf - 8 pages, 221 Ko.

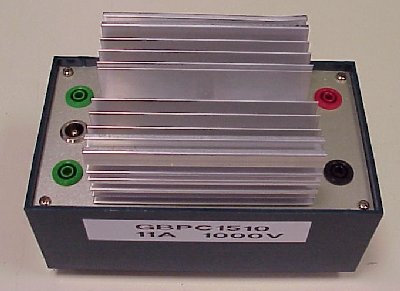

Red15a1.jpg - 24 Ko


Liste des documents

TOP

- Implantation de la face avant
- Liste du matériel
- Documentation du redresseur GBPC1510
- Documentation des embases de sécurité à terminaison faston
- Documentation du dissipateur thermique en barre type RAWA 730-OB.
5.1 : Liste des documents - 12
5.2 : Page 3 : Calcul de la tension continue moyenne - 12
5.3 : Calcul de la puissance dissipable - 13
5.4 : Dimensions du radiateur RAWA 730 - 14
5.5 : Dimensions du GBPC 1510 - 14
5.6 : Implantation de la face avant - 15

Lien : RAWA730b.gif - Figure 5.1. Résistance thermique du RAWA 730.
Lien : GBPC1510.gif - Figure 5.2. Courant moyen du GBPC1510.
Lien : RAWA730a.gif - Figure 5.3. Dimensions du radiateur RAWA 730.
Lien : GBPC1510.jpg - Figure 5.4. Dimensions du GBPC 1510.
Lien : Lmp1pro4.jpg - image, 386 Ko.
Lien : Lmp1pro5.jpg - image, 185 Ko.
Lien : GBPC12.pdf - 4 pages, 71 Ko, pont redresseur, 50V à 1000V, 12 à 35 A.
